Die Signaldämpfung bleibt eine grundlegende Herausforderung bei der Bereitstellung moderner optischer Netzwerke. Jeder Verbindungspunkt führt zu einer potenziellen Signalverschlechterung. Eine qualitativ hochwertige Verbindung macht den Unterschied zwischen einem hochbelastbaren Netzwerk und kostspieligen, wiederkehrenden LKW-Einsätzen aus. Techniker verlassen sich auf a Fiber Fusion Splicer , um genau dieses Problem zu lösen. Diese spezielle Präzisionsausrüstung richtet zwei optische Fasern automatisch aus und verschweißt sie mithilfe eines kontrollierten Lichtbogens. Die daraus resultierende dauerhafte Verbindung gewährleistet eine Lichtreflexion von nahezu Null und einen absolut minimalen Einfügedämpfung, wodurch die optische Signalintegrität über große Entfernungen erhalten bleibt. Allerdings kann es überwältigend sein, sich auf dem aktuellen Markt für Spleißgeräte zurechtzufinden. Die Wahl des richtigen Spleißgeräts erfordert eine sorgfältige Abwägung Ihres Einsatzumfangs gegen die erforderlichen Spleißverlustschwellenwerte und rauen Umgebungsbedingungen. In diesem Leitfaden erfahren Sie, wie moderne Spleißtechnologie funktioniert, wie Sie zwischen Kern- und Mantelausrichtung wählen und welche wesentlichen Wartungsroutinen erforderlich sind, um einen zuverlässigen Netzwerk-Rollout zu gewährleisten.

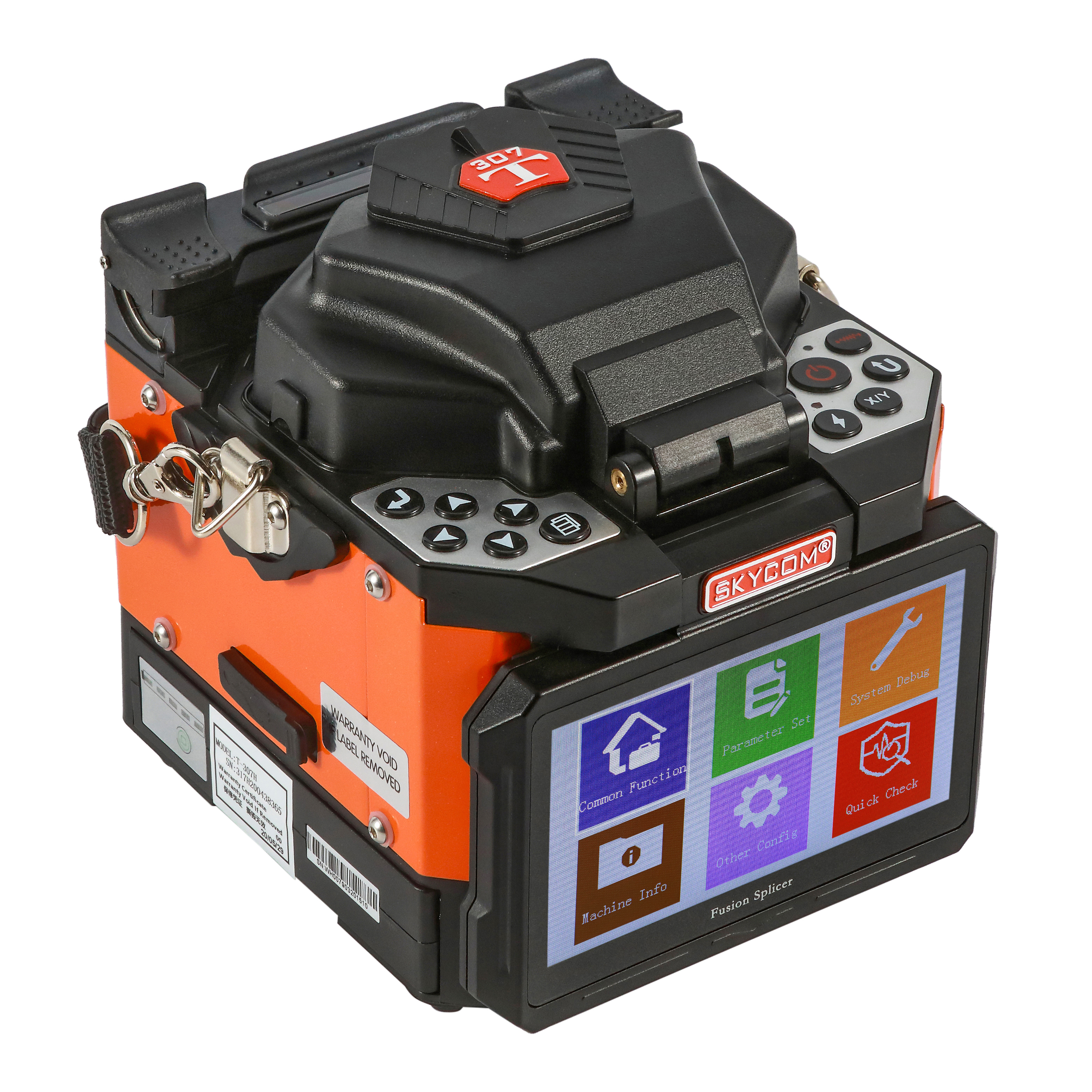

Ein Faserfusionsspleißer automatisiert die Ausrichtung und das Verschmelzen zweier optischer Fasern und erreicht so konstant Einfügungsverluste unter 0,02 dB.
Beschaffungsentscheidungen hängen von der Ausrichtungstechnologie ab: Die Kernausrichtung ist für Langstrecken- und Legacy-Glasfaserkabel obligatorisch, während die aktive Mantelausrichtung für viele FTTH-Anwendungen geeignet ist.
Ein dedizierter FTTH-Fusionsspleißer legt Wert auf Tragbarkeit, Batterielebensdauer und Kompatibilität mit Stichkabeln über absolut verlustarme Kennzahlen.
Die Gesamtbetriebskosten gehen über das Spleißgerät selbst hinaus; Hochpräzise Spaltgeräte und regelmäßige Elektrodenwartung sind für eine gleichbleibende Leistung unabdingbare Voraussetzung.
Die Herstellung einer dauerhaften und verlustarmen Verbindung zwischen zwei mikroskopisch kleinen Glasfasern erfordert höchste Präzision. Man kann sie nicht einfach zusammenkleben. Sie müssen sie schmelzen und zu einem einzigen, durchgehenden Strang verschmelzen. Die moderne Spleißmaschine erledigt dies durch einen hochautomatisierten, sorgfältig kalibrierten Prozess.
Sobald Sie die Fasern abgezogen, gereinigt und richtig gespalten haben, legen Sie sie in die Maschine. Die Ausrüstung übernimmt dann die Ausführung einer strengen Abfolge von Ereignissen. Diese Reihenfolge garantiert eine optimale Ausrichtung, bevor es zu einem dauerhaften Schmelzen kommt.
Faserzuführung: Präzisionsmotoren bewegen die beiden Faserenden in Richtung der Mitte der Spleißkammer.
Vorschmelzlichtbogen: Die Elektroden feuern einen kurzen elektrischen Lichtbogen geringer Intensität ab. Dieser Schritt verbrennt restlichen mikroskopischen Staub oder Feuchtigkeit.
Optische Ausrichtung: Interne Kameras prüfen die Faserenden. Sie berechnen die notwendigen Anpassungen, um die Kerne perfekt auszurichten.
Hauptschmelzlichtbogen: Die Maschine liefert eine kontrollierte, hochintensive elektrische Entladung. Dadurch wird das Quarzglas genau an der Verbindungsstelle aufgeschmolzen.
Spleißen und Schmieden: Die Motoren drücken die geschmolzenen Faserenden sanft zusammen, um eine nahtlose Verbindung zu bilden.
Kühlung und Inspektion: Die Kameras prüfen die neu gebildete Verbindung auf Blasen oder sichtbare Mängel.
Spannungstest: Die Maschine übt einen kurzen mechanischen Zug aus. Dies bestätigt die physikalische Festigkeit der neuen Verbindung.
Das Kernprinzip dieser Ausrüstung ist die kontrollierte thermische Dynamik. Die elektrische Entladung schmilzt das Quarzglas, ohne seine innere Struktur zu zerstören. Es erfordert ein präzises Temperaturmanagement. Wenn der Lichtbogen zu heiß brennt, verformt er das Glas. Dadurch verändert sich der Brechungsindex des Faserkerns und es kommt zu starker Lichtleckage. Wenn der Lichtbogen zu kalt brennt, kann das Glas nicht vollständig haften. Geeignete Maschinen überwachen Umgebungsvariablen wie Temperatur und Luftdruck. Sie passen die Lichtbogenleistung dynamisch an, um den exakten Schmelzpunkt von Quarzglas aufrechtzuerhalten.
Nach Abschluss der Verbindung zeigt das Gerät einen geschätzten Verlustwert auf dem Bildschirm an. Anfänger verwechseln dies oft mit einer endgültigen Messung. Das ist es nicht. Die Maschine berechnet diese Zahl anhand von Kameraausrichtungsdaten und geometrischen Algorithmen. Dabei wird bewertet, wie gut die Kerne optisch ausgerichtet sind. Bei dieser visuellen Einschätzung wird jedoch kein tatsächliches Licht durch das Kabel geleitet. Um die tatsächliche Einfügungsdämpfung Ihrer Verbindung zu validieren, müssen Sie Tests mit einem optischen Zeitbereichsreflektometer (OTDR) durchführen. Das OTDR bleibt der Industriestandard zur Überprüfung der Netzwerkintegrität.
Bei der Bewertung von Spleißgeräten dient die Ausrichtungstechnologie als Hauptunterscheidungsmerkmal. Diese einzelne Funktion bestimmt die Komplexität, die physische Größe und die geeigneten Anwendungsfälle der Maschine. Sie müssen die richtige Ausrichtungsmethode für Ihre spezifische Netzwerkarchitektur auswählen.
Diese hochentwickelten Maschinen blicken direkt auf den eigentlichen Kern der Faser. Sie nutzen mehrere hochauflösende Kameras und fortschrittliche Motorsysteme über drei Raumachsen (X, Y und Z). Das Gerät späht buchstäblich durch die äußeren Glasschichten, um das mikroskopisch kleine lichtführende Zentrum zu lokalisieren.
Manchmal führen Herstellungsfehler dazu, dass der Kern leicht außermittig in der Ummantelung sitzt. Kernausrichtungsmaschinen kompensieren diese Rundlauffehler automatisch. Sie manipulieren die Fasern physisch, bis die Kerne perfekt ausgerichtet sind. Sie benötigen diese Technologie für Langstreckennetze, stark veraltete Glasfaserinstallationen und kritische Fernleitungen. In diesen Umgebungen müssen Sie den kumulativen Signalverlust über große Entfernungen hinweg aggressiv minimieren.
Anstatt auf den inneren Kern zu schauen, richten diese Maschinen die äußere Oberfläche des Glases aus. Sie legen die Fasern in präzise V-Nuten. Anschließend verstellen bewegliche Motoren die Fasern entlang der X- und Y-Achse, um die äußeren Mantelschichten auszurichten.
Diese Technologie basiert auf einer einfachen Annahme: Wenn sich die Außenflächen ausrichten, sollten sich auch die Innenkerne ausrichten. Dies gilt für moderne, hochwertige Singlemode-Fasern mit hervorragender Werkskonzentrizität. Die aktive Verkleidungsausrichtung eignet sich für Kurzstreckennetzwerke, Unternehmens-LAN-Umgebungen und die standardmäßige Mittelstreckenverteilung. Die Ausrüstung wiegt weniger, verarbeitet Spleiße schneller und erfordert weniger komplexe Optiken.
Beschaffungsteams müssen die Kapitalanforderungen im Voraus gegen akzeptable Verlustbudgets abwägen. Wenn Ihr Netzwerkdesign einen durchschnittlichen Spleißverlust von 0,03 dB zulässt, bietet die Verkleidungsausrichtung eine hervorragende Effizienz. Wenn Ihre Langstreckenarchitektur unbedingt durchschnittliche Verluste unter 0,01 dB erfordert, müssen Sie Kernausrichtungsmodelle einsetzen.
Vergleichstabelle der Spleißtechnologie
Besonderheit |
Kernausrichtung |
Aktive Verkleidungsausrichtung |
|---|---|---|
Ausrichtungsfokus |
Innerer lichtführender Kern |
Äußere Glasoberfläche |
Kamera- und Motorsystem |
Hochkomplex (6+ Motoren) |
Mittlere Komplexität (4 Motoren) |
Typischer Spleißverlust |
0,01 dB bis 0,02 dB |
0,02 dB bis 0,04 dB |
Bester Anwendungsfall |
Langstrecken-, Legacy-Glasfaser-Trunks |
FTTx, LAN, Kurzstrecke |
Der Einsatz von Fiber-to-the-Home (FTTH) bringt ganz andere Herausforderungen mit sich als der herkömmliche Bau von Fernleitungen. Techniker arbeiten nicht mehr in kontrollierten Umgebungen oder geräumigen Verbindungsanhängern. Sie navigieren durch enge Kriechkeller, Schaufelwagen und unvorhersehbares Wetter. Diese Realität erfordert ein spezielles Werkzeug.

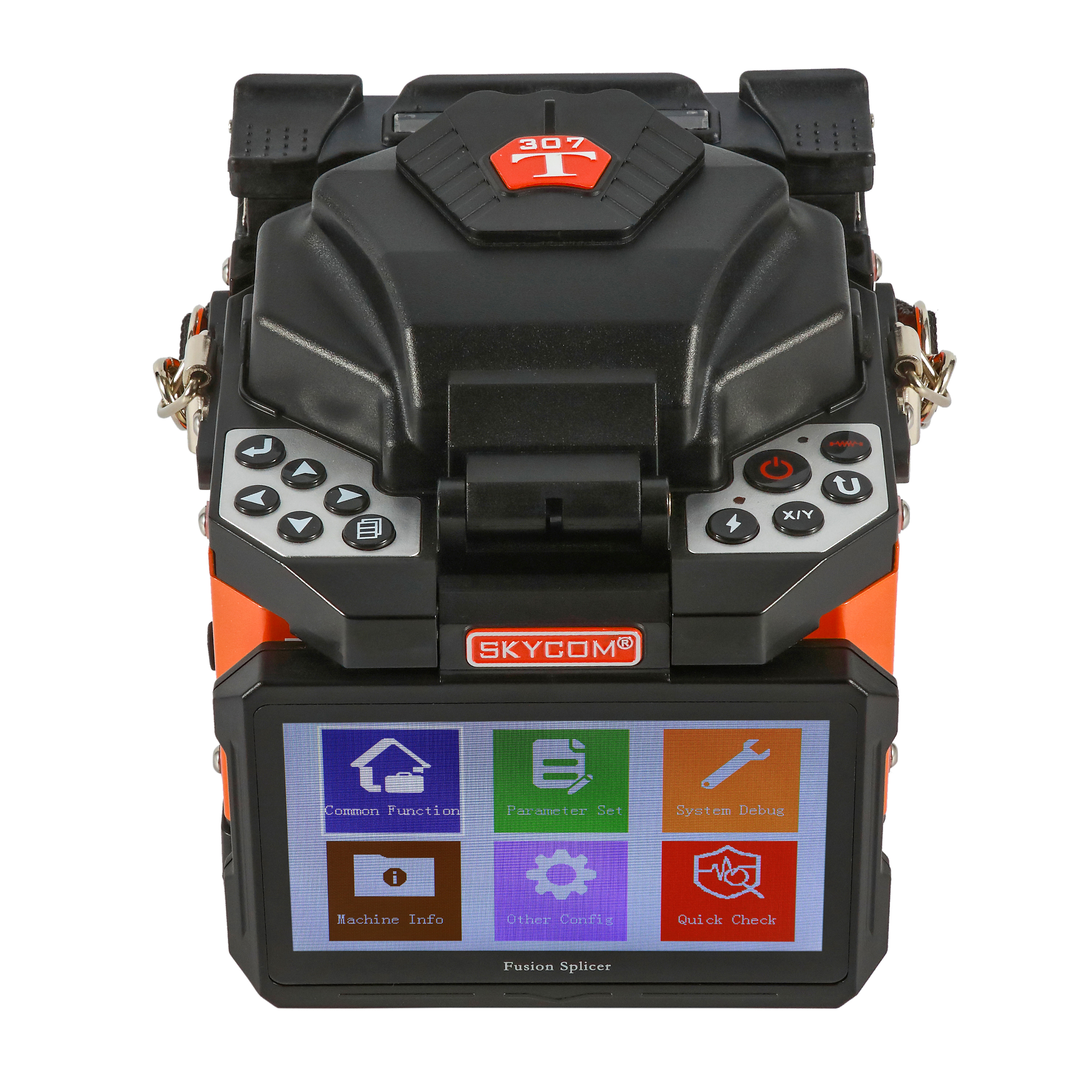

Bei der Arbeit an Abgabepunkten auf der letzten Meile werden riesige Maschinen zur Kernausrichtung unhandlich. Ein engagierter Der FTTH Fusion Splicer bietet einen viel kleineren, handlichen Formfaktor. Ingenieure entwerfen diese Einheiten für maximale Agilität. Techniker können sie an einem Gurt tragen, auf einem kleinen Ablagefach bedienen oder sie direkt an einer Leiter montieren. Dieses kompakte Design reduziert die Ermüdung des Technikers und beschleunigt die Installationszeiten in dicht besiedelten Wohnvierteln.
FTTx-Workflows erfordern den Umgang mit verschiedenen Kabeltypen. Eine Standard-Trunk-Maschine konzentriert sich typischerweise auf blanke 250-µm- oder 900-µm-Fasern. Eine spezielle Maschine für die letzte Meile muss sich jedoch an verschiedene verbraucherseitige Kabel anpassen. Zu den wichtigsten Kompatibilitätsfunktionen gehören:
Universelle Faserhalter: Können 250-µm-, 900-µm-, 2-mm- und 3-mm-Ummantelungen sichern, ohne dass ein manueller Halterwechsel erforderlich ist.
Abzweigkabelhalterung: Speziell entwickelte Klemmen, um flache Innen-/Außenkabel während des Spleißvorgangs sicher zu halten.
Kompatibilität mit Splice-On Connector (SOC): Maßgeschneiderte Heizöfen, die für die schnelle Aushärtung von SOCs entwickelt wurden, sodass Techniker den Anschluss direkt beim Kunden durchführen können.
Die Entwicklung einer Maschine speziell für FTTH erfordert einen bewussten Kompromiss. Einsätze auf der letzten Meile erstrecken sich nicht über Hunderte von Kilometern. Daher erfordern sie nicht die absolute mikroskopische Präzision der Kernausrichtung. Stattdessen optimiert eine FTTH-Maschine schnelle Heizzyklen und eine längere Batterielebensdauer. Ein Techniker kann 50 bis 100 Verbindungen pro Tag in mehreren Häusern durchführen. Die Verkürzung jedes Heizzyklus um 10 Sekunden führt zu einer enormen Steigerung der Arbeitseffizienz. Das Gerät priorisiert eine hohe Tagesleistung gegenüber der Verfolgung einer Verlustschwelle von 0,01 dB.
Der Kauf der richtigen Ausrüstung bestimmt die Geschwindigkeit und Zuverlässigkeit Ihres gesamten Netzwerk-Rollouts. Sie müssen über einfache Marketingaussagen hinausblicken und Maschinen anhand der rauen Realität vor Ort bewerten. Ein Gerät, das im Labor gut funktioniert, kann in einem feuchten, staubigen Graben kläglich versagen.
Feldausrüstung muss ernsthaft missbraucht werden. Sie sollten nach Maschinen mit der Schutzart IP52 oder höher suchen. Dieser Standard garantiert Schutz vor dem Eindringen von Feinstaub und herabfallenden Wassertropfen. Auch der Windwiderstand spielt eine entscheidende Rolle. Die Maschine muss auch bei starken Windböen einen stabilen Lichtbogen aufrechterhalten. Überprüfen Sie außerdem die Falltest-Konformität des Herstellers. Ein robustes gummiertes Gehäuse verhindert häufig eine katastrophale Fehlausrichtung der Kamera, wenn ein Techniker das Gerät aus einem Ablagefach fallen lässt.
Bewerten Sie eine Maschine niemals allein anhand der Spleißzeit. Der eigentliche Flaschenhals liegt immer im Schrumpfofen. Viele Maschinen führen einen Spleiß in 6 Sekunden durch, benötigen aber 30 Sekunden, um die Schutzhülle zu schrumpfen. Sie müssen die Arbeitseffizienz auf der Grundlage der kombinierten Spleiß- und Wärmezykluszeit berechnen. Moderne Hochleistungsmodelle können die gesamte Sequenz in weniger als 15 Sekunden abschließen. Bei Masseneinsätzen wird eine erhebliche Zeitersparnis von 20 Sekunden pro Gelenk bei einer großen Belegschaft erzielt.
Die Stromverfügbarkeit bestimmt die Feldproduktivität. Bewerten Sie die Gesamtzahl der Spleiß- und Wärmezyklen, die eine einzelne Batterieladung ermöglicht. Eine Standardmaschine sollte mindestens 200 Zyklen pro Ladung liefern. Modelle mit hoher Kapazität können mehr als 300 Zyklen erreichen. Bewerten Sie außerdem das Design der Batterie selbst. Dank der im laufenden Betrieb austauschbaren Batterien können Techniker eine neue Stromzelle einsetzen, ohne die Maschine ausschalten zu müssen. Dadurch werden Verzögerungen beim Neustart vermieden und der Workflow bleibt kontinuierlich.
Die Verwaltung Dutzender Maschinen über mehrere Vertragsteams hinweg erfordert Aufsicht. Moderne Geräte verfügen über Bluetooth- oder Cloud-Konnektivität. Diese Tools protokollieren jeden einzelnen Spleiß und zeichnen den geschätzten Verlust, Umgebungsdaten und einen Zeitstempel auf. Flottenmanager können die Einhaltung der Vorschriften aus der Ferne verfolgen. Wenn eine Maschine nicht mehr richtig kalibriert ist oder gestohlen wird, können Administratoren sie über Remote-Firmware-Updates sperren. Dieser datengesteuerte Ansatz gewährleistet die Qualitätskontrolle in dezentralen Teams.
Der Kauf hochwertiger Spleißgeräte garantiert nicht automatisch verlustarme Verbindungen. Die Maschine stellt nur einen Teil eines umfassenderen Ökosystems dar. Der Erfolg vor Ort hängt in hohem Maße von Hilfswerkzeugen und strengen täglichen Wartungsroutinen ab. Das Ignorieren dieser Realitäten führt zu hohen Ausfallraten und frustrierten Technikern.

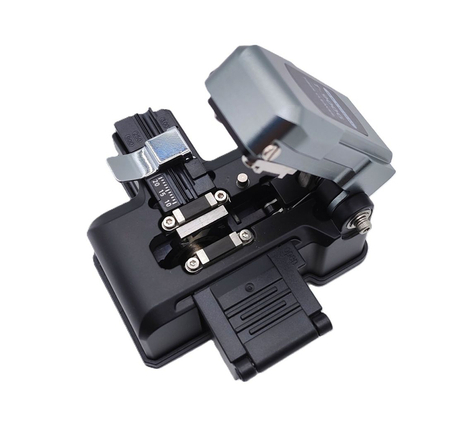

Eine Spleißmaschine ist nur so gut wie das Hackmesser, das sie beschickt. Sie können zerbrochenes, gezacktes Glas nicht effektiv schweißen. Das Hackmesser ritzt und bricht die Faser, um eine perfekt flache 90-Grad-Endfläche zu erzeugen. Wenn die Hackmesserklinge stumpf wird oder der Amboss falsch ausgerichtet ist, entsteht ein schlechter Spaltwinkel (größer als 0,5 Grad). Wenn Sie der Maschine eine schlecht gespaltene Faser zuführen, ist ein Spleiß mit hohem Verlust garantiert. Die Maschine wird die Faser entweder vollständig aussortieren oder versuchen, das ungleichmäßige Glas zu schmelzen, wodurch eine verzerrte Verbindung entsteht. Sie müssen in hochpräzise Hackmesser investieren und deren Klingen sorgfältig drehen.
Die Elektroden fungieren als Zündkerzen Ihrer Maschine. Jedes Mal, wenn sie einen Lichtbogen zünden, verbrennen mikroskopisch kleine Mengen Wolfram. Mit der Zeit verändert dieser Verschleiß die Form der elektrischen Entladung. Typische Elektroden halten zwischen 3.000 und 5.000 Lichtbögen. Sobald sie sich verschlechtern, verliert die Maschine ihre Fähigkeit, stabile Lichtbogentemperaturen aufrechtzuerhalten. Sie müssen strenge Feldaustauschprotokolle festlegen. Wenn das Gerät Sie vor wiederholten Fehlern bei der Lichtbogenkalibrierung warnt, tauschen Sie die Elektroden sofort aus. Belasten Sie sie niemals über ihre Nennlebensdauer hinaus.
Mikroskopischer Schmutz bleibt der größte Feind der optischen Ausrichtung. Die V-Nuten halten die empfindlichen Fasern während des Spleißvorgangs an Ort und Stelle. Wenn ein winziges Stück Staub oder Mantelreste in die Rille fällt, hebt es eine Faser physisch höher als die andere. Die Motoren können dieses physikalische Hindernis nicht ausgleichen. Eine Verunreinigung der V-Nut ist die Ursache für die überwiegende Mehrheit der Fehler bei der Feldausrichtung. Sie müssen Standardarbeitsanweisungen (SOPs) für die tägliche Reinigung durchsetzen. Techniker sollten vor jeder Schicht 99 % Isopropylalkohol und spezielle fusselfreie Tupfer verwenden, um die V-Nuten, Kameralinsen und blanken Faserpolster zu reinigen.
Der Einsatz eines Glasfasernetzes erfordert zuverlässige, verlustarme Verbindungen, um langfristige Stabilität zu gewährleisten. Eine Präzisionsspleißmaschine stellt eine wichtige Kapitalinvestition dar, die sich direkt auf die Netzwerkintegrität und die Bereitstellungsgeschwindigkeit auswirkt. Durch das Verständnis der Physik des Lichtbogens und der mechanischen Unterschiede in den Ausrichtungstechnologien können Sie Ihre Teams für den Erfolg in jeder Umgebung rüsten.
Priorisieren Sie bei der Vorbereitung Ihrer nächsten Bereitstellungsphase die folgenden umsetzbaren nächsten Schritte:
Überprüfen Sie Ihre aktuellen Budgets für optische Verluste, um festzustellen, ob Sie unbedingt eine Kernausrichtung benötigen oder ob eine aktive Mantelausrichtung ausreicht.
Bewerten Sie Ihre primären Einsatzumgebungen, um zu entscheiden, ob Agilität und Akkulaufzeit wichtiger sind als absolute mikroskopische Präzision.
Fordern Sie aktive Feldversuche für ausgewählte Geräte an. Verlassen Sie sich nicht ausschließlich auf Datenblätter; Testen Sie die Heizgeschwindigkeit und die Batterielebensdauer unter realen Wetterbedingungen.
Implementieren Sie strenge tägliche Wartungs-SOPs für die Rotation der Hackmesser und die V-Nut-Reinigung, um die Lebensdauer der Ausrüstung zu maximieren.
A: Industriestandards, wie die von TIA/EIA veröffentlichten, akzeptieren im Allgemeinen einen maximalen Verlust von 0,3 dB pro Spleiß. Moderne Spleißmaschinen mit Kernausrichtung erreichen jedoch routinemäßig durchschnittliche Einfügungsverluste von ≤0,02 dB. Für Langstreckenstrecken werden von den Netzbetreibern oft intern strengere Verlustbudgets durchgesetzt.
A: Obwohl dies technisch möglich ist, birgt der Einsatz von Last-Mile-Geräten für Fernleitungen ein erhebliches Risiko. FTTH-Modelle basieren typischerweise auf der aktiven Ausrichtung der Verkleidung. Diese Technologie kann den Signalverlust an jeder Verbindungsstelle geringfügig verstärken. Über Hunderte von Kilometern hinweg kann dieser zusammengesetzte Verlust die Signalintegrität im Vergleich zu Modellen mit präziser Kernausrichtung erheblich beeinträchtigen.
A: Normalerweise sollten Sie die Elektroden alle 3.000 bis 5.000 Lichtbögen austauschen. Diese Lebensdauer hängt stark von den Herstellerangaben und Ihren spezifischen Umgebungsbedingungen ab. Moderne Maschinen weisen den Bediener in der Regel mit einer Warnmeldung darauf hin, wenn die Lichtbogenanzahl sichere Grenzwerte überschreitet oder wenn die automatische Lichtbogenkalibrierung ständig fehlschlägt.
A: Fusionsspleißen bleibt für dauerhafte Installationen definitiv überlegen. Es bietet eine deutlich geringere Einfügungsdämpfung, nahezu keine Rückreflexion und eine außergewöhnliche langfristige physikalische Haltbarkeit. Beim mechanischen Spleißen werden Index-passende Gel- und physische Klammern benötigt, die mit der Zeit schwächer werden können. Es ist im Allgemeinen für schnelle Notfallwiederherstellungen reserviert.
