L'atténuation du signal reste un défi fondamental dans le déploiement des réseaux optiques modernes. Chaque point de connexion introduit une dégradation potentielle du signal. Une épissure de haute qualité fait la différence entre un réseau hautement résilient et des déplacements de camions coûteux et récurrents. Les techniciens s'appuient sur un Fiber Fusion Splicer pour résoudre ce problème précis. Cet équipement de précision spécialisé aligne et soude automatiquement deux fibres optiques ensemble à l’aide d’un arc électrique contrôlé. Le joint permanent qui en résulte garantit une réflexion de la lumière proche de zéro et une perte d’insertion absolument minimale, maintenant ainsi l’intégrité du signal optique sur de grandes distances. Cependant, naviguer sur le marché actuel des équipements d’épissage peut sembler intimidant. Choisir la bonne épisseuse nécessite d'équilibrer soigneusement l'échelle de votre déploiement par rapport aux seuils de perte d'épissure requis et aux conditions environnementales difficiles. Dans ce guide, vous apprendrez comment fonctionne la technologie d'épissage moderne, comment choisir entre l'alignement du noyau et du revêtement, ainsi que les routines de maintenance essentielles nécessaires pour garantir des déploiements de réseau fiables.

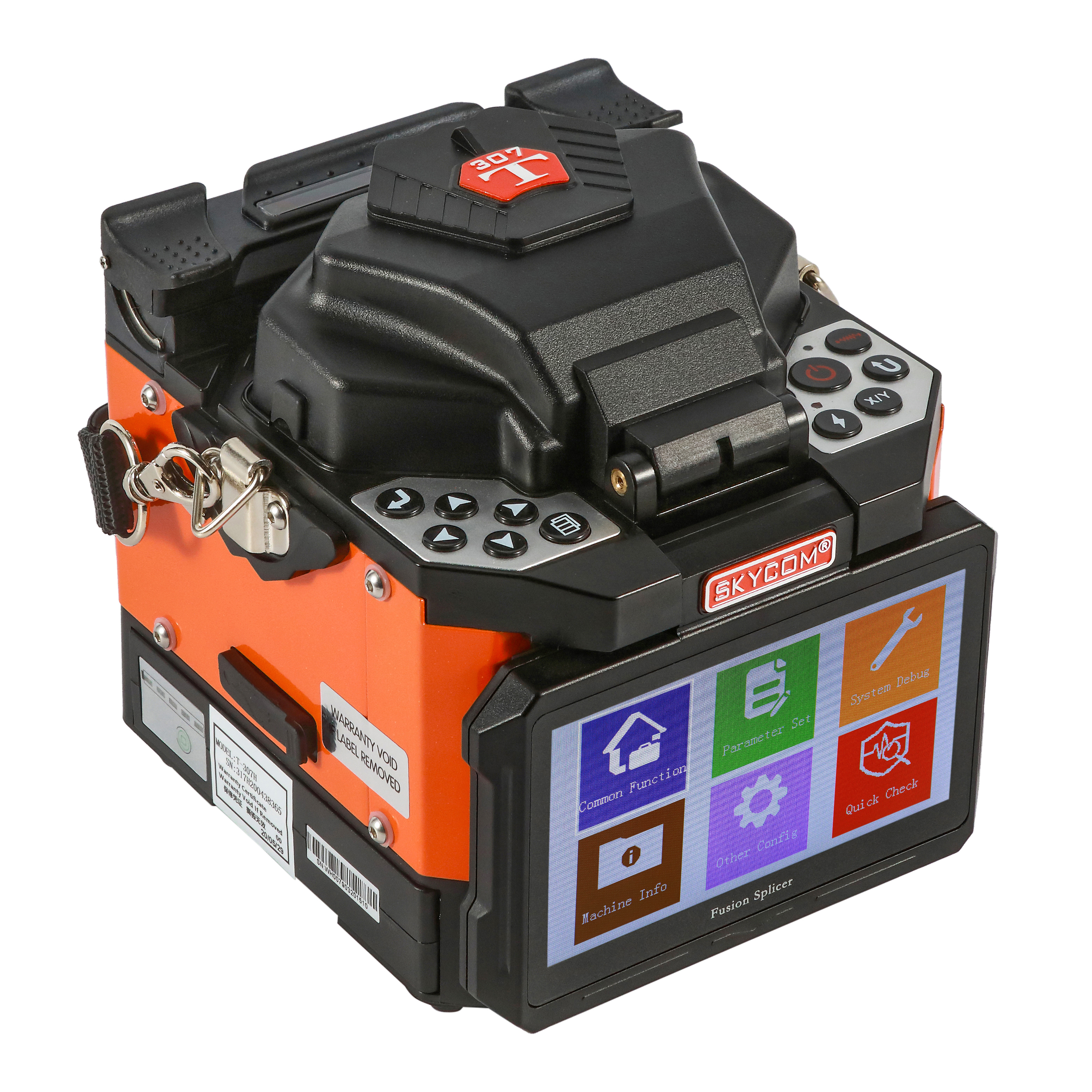

Une épisseuse par fusion de fibres automatise l'alignement et la fusion de deux fibres optiques, atteignant systématiquement des pertes d'insertion inférieures à 0,02 dB.
Les décisions d'approvisionnement dépendent de la technologie d'alignement : l'alignement du cœur est obligatoire pour les fibres longue distance et existantes, tandis que l'alignement du revêtement actif convient à de nombreuses applications FTTH.
Une épisseuse à fusion FTTH dédiée donne la priorité à la portabilité, à la durée de vie de la batterie et à la compatibilité avec les câbles de dérivation plutôt qu'aux mesures de perte absolue les plus faibles.
Le coût total de possession s'étend au-delà de la colleuse elle-même ; des couperets de haute précision et un entretien régulier des électrodes ne sont pas négociables pour des performances constantes.
Créer une connexion permanente à faible perte entre deux fibres de verre microscopiques nécessite une précision incroyable. Vous ne pouvez pas simplement les coller ensemble. Vous devez les fondre et les fusionner en un seul brin continu. La machine d'épissage moderne gère cela grâce à un processus hautement automatisé et soigneusement calibré.
Une fois que vous avez dénudé, nettoyé et clivé correctement les fibres, vous les placez dans la machine. L’équipement prend alors le relais pour exécuter une séquence stricte d’événements. Cette séquence garantit un alignement optimal avant toute fusion permanente.
Alimentation en fibre : des moteurs de précision déplacent les deux extrémités de la fibre vers le centre de la chambre d'épissage.
Arc de pré-fusion : les électrodes déclenchent un arc électrique bref et de faible intensité. Cette étape brûle la poussière microscopique ou l’humidité résiduelle.
Alignement optique : des caméras internes inspectent les extrémités de la fibre. Ils calculent les ajustements nécessaires pour aligner parfaitement les noyaux.
Arc de fusion principal : la machine délivre une décharge électrique contrôlée de haute intensité. Cela fait fondre le verre de silice précisément au point de jonction.
Épissage et forgeage : les moteurs poussent doucement les extrémités des fibres fondues ensemble pour former un joint sans couture.
Refroidissement et inspection : les caméras inspectent le joint nouvellement formé à la recherche de bulles ou de défauts visibles.
Test de tension : la machine applique une brève traction mécanique. Cela confirme la résistance physique de la nouvelle épissure.
Le principe de base de cet équipement est la dynamique thermique contrôlée. La décharge électrique fait fondre le verre de silice sans détruire sa structure interne. Cela nécessite une gestion précise de la température. Si l'arc brûle trop chaud, il déforme le verre. Cela modifie l'indice de réfraction du cœur de la fibre et provoque de graves fuites de lumière. Si l’arc brûle trop froid, le verre ne parvient pas à adhérer complètement. Des machines appropriées surveillent les variables environnementales telles que la température et la pression atmosphérique. Ils ajustent dynamiquement la puissance de l’arc pour maintenir le point de fusion exact du verre de silice.
Une fois l'épissure terminée, la machine affiche une valeur de perte estimée sur l'écran. Les techniciens débutants confondent souvent cela avec une mesure définitive. Ce n'est pas. La machine calcule ce nombre en fonction des données d'alignement de la caméra et d'algorithmes géométriques. Il évalue dans quelle mesure les noyaux sont alignés visuellement. Cependant, cette estimation visuelle ne fait pas passer la lumière réelle à travers le câble. Pour valider la véritable perte d'insertion de votre connexion, vous devez effectuer des tests avec un réflectomètre optique dans le domaine temporel (OTDR). L'OTDR reste la norme industrielle pour vérifier l'intégrité du réseau.
Lorsque vous évaluez un équipement d’épissage, la technologie d’alignement constitue le principal différenciateur. Cette fonctionnalité unique dicte la complexité, la taille physique et les cas d'utilisation appropriés de la machine. Vous devez choisir la bonne méthode d'alignement pour votre architecture réseau spécifique.
Ces machines sophistiquées examinent directement le cœur même de la fibre. Ils utilisent plusieurs caméras haute résolution et des systèmes moteurs avancés sur trois axes spatiaux (X, Y et Z). L’équipement scrute littéralement les couches extérieures de verre pour localiser le centre microscopique porteur de lumière.
Parfois, des défauts de fabrication entraînent un léger décentrage du noyau dans le revêtement. Les machines d'alignement de noyau compensent automatiquement ces erreurs de concentricité. Ils manipulent physiquement les fibres jusqu'à ce que les noyaux s'alignent parfaitement. Vous avez besoin de cette technologie pour les réseaux longue distance, les déploiements de fibre optique très anciens et les lignes principales critiques. Dans ces environnements, vous devez minimiser de manière agressive la perte cumulée de signal sur de grandes distances.
Au lieu de regarder le noyau interne, ces machines alignent la surface externe du verre. Ils reposent les fibres dans des rainures en V précises. Les moteurs mobiles ajustent ensuite les fibres le long des axes X et Y pour aligner les couches de revêtement externes.
Cette technologie fonctionne sur une hypothèse simple : si les surfaces extérieures s'alignent, les noyaux internes doivent également s'aligner. Cela est vrai pour les fibres monomodes modernes et de haute qualité avec une excellente concentricité d'usine. L'alignement actif du revêtement convient aux réseaux courte distance, aux environnements LAN d'entreprise et à la distribution standard sur des kilomètres intermédiaires. L'équipement pèse moins, traite les épissures plus rapidement et nécessite une optique moins complexe.
Les équipes d’approvisionnement doivent mettre en balance les besoins en capitaux initiaux et les budgets de pertes acceptables. Si la conception de votre réseau permet une perte d'épissure moyenne de 0,03 dB, l'alignement du revêtement offre une excellente efficacité. Si votre architecture longue distance exige strictement des pertes moyennes inférieures à 0,01 dB, vous devez déployer des modèles d'alignement de base.
Tableau comparatif des technologies d'épissage
Fonctionnalité |
Alignement du noyau |
Alignement du revêtement actif |
|---|---|---|
Focus sur l’alignement |
Noyau intérieur porteur de lumière |
Surface extérieure en verre |
Système de caméra et de moteur |
Très complexe (6+ moteurs) |
Complexité modérée (4 moteurs) |
Perte d'épissure typique |
0,01dB à 0,02dB |
0,02dB à 0,04dB |
Meilleur cas d'utilisation |
Liaisons fibre longue distance anciennes |
FTTx, LAN, court-courrier |
Les déploiements de fibre optique jusqu'au domicile (FTTH) présentent des défis totalement différents par rapport à la construction de lignes principales traditionnelles. Les techniciens ne travaillent plus dans des environnements contrôlés ou dans des remorques d'épissure spacieuses. Ils naviguent dans des vides sanitaires restreints, des camions-nacelles et des conditions météorologiques imprévisibles. Cette réalité exige un outil spécialisé.
Lorsque l’on travaille sur les points de dépôt du dernier kilomètre, les énormes machines d’alignement des noyaux deviennent encombrantes. Un dédié FTTH Fusion Splicer offre un facteur de forme portable beaucoup plus petit. Les ingénieurs conçoivent ces unités pour une agilité maximale. Les techniciens peuvent les porter sur un harnais, les faire fonctionner sur un petit plateau utilitaire ou les monter directement sur une échelle. Cette conception compacte réduit la fatigue des techniciens et accélère les temps d'installation dans les quartiers résidentiels denses.
Les flux de travail FTTx nécessitent la gestion de divers types de câbles. Une machine principale standard se concentre généralement sur des fibres nues de 250 µm ou 900 µm. Cependant, une machine spécialisée du dernier kilomètre doit s'adapter à divers câbles destinés aux consommateurs. Les principales fonctionnalités de compatibilité incluent :
Supports de fibre universels : capables de sécuriser des gaines de 250 µm, 900 µm, 2 mm et 3 mm sans nécessiter de remplacement manuel du support.
Support de câble de dérivation : pinces spécialement conçues pour maintenir les câbles de dérivation plats intérieurs/extérieurs en toute sécurité pendant le processus d'épissure.
Compatibilité des connecteurs Splice-On (SOC) : Fours de chauffage personnalisés conçus pour durcir rapidement les SOC, permettant aux techniciens de terminer directement dans les locaux du client.
Concevoir une machine spécifiquement pour le FTTH nécessite un compromis délibéré. Les déploiements du dernier kilomètre ne s’étendent pas sur des centaines de kilomètres. Par conséquent, ils ne nécessitent pas la précision microscopique absolue de l’alignement des carottes. Au lieu de cela, une machine FTTH optimise les cycles de chauffage rapides et la durée de vie prolongée de la batterie. Un technicien peut effectuer 50 à 100 épissures par jour dans plusieurs maisons. Raser 10 secondes sur chaque cycle de chauffage permet d'énormes gains d'efficacité du travail. La machine donne la priorité à une production quotidienne de gros volumes plutôt qu’à la poursuite d’un seuil de perte de 0,01 dB.
L’achat du bon équipement détermine la rapidité et la fiabilité de l’ensemble du déploiement de votre réseau. Vous devez regarder au-delà des simples affirmations marketing et évaluer les machines en fonction des dures réalités du terrain. Une unité qui fonctionne bien dans un laboratoire peut échouer lamentablement dans une tranchée humide et poussiéreuse.
L'équipement de terrain est soumis à de graves abus. Vous devriez rechercher des machines portant un indice IP52 ou supérieur. Cette norme garantit une protection contre la pénétration de poussières fines et les chutes de gouttes d’eau. La résistance au vent joue également un rôle essentiel. La machine doit maintenir un arc stable même lorsqu'elle est exposée à de fortes rafales de vent. De plus, vérifiez la conformité aux tests de chute du fabricant. Un boîtier caoutchouté robuste empêche souvent un mauvais alignement catastrophique de la caméra si un technicien fait tomber l'unité d'un plateau utilitaire.
N’évaluez jamais une machine uniquement sur la base du temps d’épissage. Le véritable goulot d'étranglement réside toujours dans le four thermorétractable. De nombreuses machines exécutent une épissure en 6 secondes mais mettent 30 secondes pour rétrécir le manchon de protection. Vous devez calculer l'efficacité de la main-d'œuvre en fonction de la durée du cycle combiné d'épissure et de chaleur. Les modèles modernes à haut rendement peuvent terminer la séquence entière en moins de 15 secondes. Dans les déploiements de masse, gain significatif de 20 secondes par composé commun pour un effectif important.
La disponibilité de l’énergie dicte la productivité sur le terrain. Évaluez le nombre total de cycles d’épissure et de chauffage fournis par une seule charge de batterie. Une machine standard devrait fournir au moins 200 cycles par charge. Les modèles haute capacité peuvent dépasser 300 cycles. De plus, évaluez la conception de la batterie elle-même. Les batteries remplaçables à chaud permettent aux techniciens d'insérer une nouvelle cellule d'alimentation sans mettre la machine hors tension. Cela élimine les retards de redémarrage et maintient le flux de travail continu.
La gestion de dizaines de machines au sein de plusieurs équipes de sous-traitance nécessite une surveillance. Les unités modernes disposent d'une connectivité Bluetooth ou cloud. Ces outils enregistrent chaque épissure, en enregistrant la perte estimée, les données environnementales et l'horodatage. Les gestionnaires de flotte peuvent suivre la conformité à distance. Si une machine n'est plus calibrée ou est volée, les administrateurs peuvent la verrouiller via des mises à jour à distance du micrologiciel. Cette approche basée sur les données garantit le contrôle de la qualité au sein des équipes décentralisées.
L’achat d’un équipement d’épissure haut de gamme ne garantit pas automatiquement des connexions à faibles pertes. La machine ne représente qu’une partie d’un écosystème plus vaste. Le succès sur le terrain repose en grande partie sur des outils auxiliaires et des routines de maintenance quotidiennes strictes. Ignorer ces réalités conduit à des taux d’échec élevés et à des techniciens frustrés.
Une machine à épisser n’est aussi efficace que le couperet qui l’alimente. Vous ne pouvez pas souder efficacement du verre brisé et déchiqueté. Le couperet marque et casse la fibre pour créer une face d'extrémité parfaitement plate à 90 degrés. Si la lame du couperet s'émousse ou si l'enclume est mal alignée, cela crée un mauvais angle de coupe (supérieur à 0,5 degrés). Lorsque vous introduisez une fibre mal clivée dans la machine, cela garantit une épissure à pertes élevées. La machine rejettera entièrement la fibre ou tentera de faire fondre le verre inégal, créant ainsi un joint déformé. Vous devez investir dans des couperets de haute précision et faire tourner religieusement leurs lames.
Les électrodes font office de bougies d'allumage de votre machine. Chaque fois qu’ils déclenchent un arc, des quantités microscopiques de tungstène brûlent. Au fil du temps, cette usure modifie la forme de la décharge électrique. Les électrodes typiques durent entre 3 000 et 5 000 arcs. Une fois qu'ils se dégradent, la machine perd sa capacité à maintenir des températures d'arc stables. Vous devez établir des protocoles stricts de remplacement sur le terrain. Lorsque la machine vous avertit d’échecs répétés d’étalonnage de l’arc, échangez immédiatement les électrodes. Ne les poussez jamais au-delà de leur durée de vie nominale.
La saleté microscopique reste le plus grand ennemi de l’alignement optique. Les rainures en V maintiennent les fibres délicates en place pendant la séquence d'épissage. Si un petit morceau de poussière ou de débris de gaine tombe dans la rainure, il soulève physiquement une fibre plus haut que l'autre. Les moteurs ne peuvent pas compenser cette obstruction physique. La contamination des rainures en V est à l'origine de la grande majorité des échecs d'alignement sur site. Vous devez appliquer des procédures opérationnelles standard (SOP) pour le nettoyage quotidien. Les techniciens doivent utiliser de l'alcool isopropylique à 99 % et des tampons spécialisés non pelucheux pour nettoyer les rainures en V, les objectifs de la caméra et les tampons en fibre nue avant chaque quart de travail.
Le déploiement d'un réseau de fibre optique nécessite des connexions fiables et à faibles pertes pour garantir une stabilité à long terme. Une machine d'épissage de précision constitue un investissement en capital critique qui a un impact direct sur l'intégrité du réseau et la vitesse de déploiement. En comprenant la physique de l'arc et les différences mécaniques dans les technologies d'alignement, vous pouvez équiper vos équipes pour réussir dans n'importe quel environnement.
Alors que vous préparez votre prochaine phase de déploiement, donnez la priorité à ces prochaines étapes réalisables :
Vérifiez vos budgets de perte optique actuels pour déterminer si vous avez strictement besoin d'un alignement du noyau ou si un alignement actif du revêtement suffit.
Évaluez vos principaux environnements de déploiement pour décider si l’agilité et la durée de vie de la batterie l’emportent sur la précision microscopique absolue.
Demander des essais actifs sur le terrain pour les équipements présélectionnés. Ne vous fiez pas uniquement aux fiches techniques ; testez les vitesses de chauffage et l’endurance de la batterie dans des conditions météorologiques réelles.
Mettez en œuvre des SOP d'entretien quotidien strictes pour la rotation de la lame du couperet et le nettoyage des rainures en V afin de maximiser la durée de vie de l'équipement.
R : Les normes industrielles, telles que celles publiées par TIA/EIA, acceptent généralement une perte maximale de 0,3 dB par épissure. Cependant, les machines modernes d'épissage par alignement de noyau atteignent régulièrement des pertes d'insertion moyennes de ≤0,02 dB. Des budgets de pertes plus stricts sont souvent imposés en interne par les opérateurs de réseaux pour les routes long-courriers.
R : Bien que techniquement possible, l’utilisation d’équipements du dernier kilomètre pour les lignes principales présente des risques importants. Les modèles FTTH reposent généralement sur un alignement de revêtement actif. Cette technologie peut aggraver légèrement la perte de signal à chaque jonction. Sur des centaines de kilomètres, cette perte combinée peut gravement dégrader l’intégrité du signal par rapport aux modèles d’alignement de base de précision.
R : Vous devez généralement remplacer les électrodes tous les 3 000 à 5 000 arcs. Cette durée de vie dépend fortement des spécifications du fabricant et de vos conditions environnementales spécifiques. Les machines modernes envoient généralement un message d'avertissement à l'opérateur lorsque le nombre d'arcs dépasse les limites de sécurité ou lorsque l'étalonnage automatique de l'arc échoue systématiquement.
R : L'épissage par fusion reste définitivement supérieur pour les installations permanentes. Il offre une perte d’insertion nettement inférieure, une réflexion arrière proche de zéro et une durabilité physique exceptionnelle à long terme. L'épissage mécanique repose sur un gel d'indexation et des pinces physiques, qui peuvent se dégrader avec le temps. Elle est généralement réservée aux restaurations rapides d’urgence.
