Современные сетевые инфраструктуры требуют абсолютной надежности и безупречной передачи данных. Достижение этого строгого стандарта требует гораздо большего, чем просто базовые проверки непрерывности. Оптоволоконные сети со временем неизбежно сталкиваются с физической деградацией, скрытыми дефектами соединений и макроизгибами. Эти необнаруженные проблемы серьезно ухудшают качество сигнала. Ан Оптический рефлектометр во временной области служит важной инвестицией для минимизации простоев сети и строгой сертификации соответствия оптоволоконных установок. Он преобразует невидимые дефекты волокна в четкие, измеримые точки данных.
Мы быстро перейдем от базовых концепций к расширенным критериям оценки. Вы поймете оперативные реалии и важные аспекты закупок, необходимые для современного развертывания. Технические покупатели и сетевые менеджеры сталкиваются со сложным выбором, касающимся динамических диапазонов, мертвых зон и длин волн. В этом руководстве описывается, как эффективно ориентироваться в этих основных спецификациях. Вы научитесь преодолевать распространенные ошибки измерений и стандартизировать процедуры тестирования. В конечном итоге мы предоставляем действенные механизмы для обеспечения точного управления активами в вашей оптической сети.
Рефлектометрическое тестирование работает как медицинский ультразвук для оптоволокна: определение расстояний, потерь в стыках и местонахождение неисправностей с использованием обратнорассеянного света.
Решения о покупке зависят от баланса требований к динамическому диапазону (бюджет на 5–8 дБ выше максимальных потерь в линии) и мертвых зон по событиям и затуханию.
Истинная точность тестирования требует двунаправленного усреднения для устранения фантомных выигрышей («гейнеров») и соответствия стандартным форматам данных (Telcordia SR-4731) для управления активами.
Для тестирования сети в реальном времени требуются определенные внеполосные длины волн (например, 1625 нм или 1650 нм) и встроенная фильтрация для предотвращения повреждения оборудования.
Понимание фундаментальной физики, лежащей в основе этих устройств, обеспечивает лучшую диагностику в полевых условиях. Основной механизм основан на принципе «Время полета». Устройство подает мощные лазерные импульсы непосредственно в сердцевину волокна. Затем он рассчитывает расстояния на основе точного времени возврата отраженного света. Внутренние часы измеряют микросекундные задержки этих возвращающихся фотонов. Он преобразует эту временную задержку в точное измерение расстояния.
Этот процесс можно сравнить с медицинским ультразвуком или авиационным радаром. Ультразвук считывает акустическое эхо, чтобы визуализировать внутренние структуры тела. Аналогичным образом, это оборудование считывает световые эхо-сигналы для визуализации внутренней целостности кабеля. Он отображает виртуальное сечение всей оптоволоконной линии. Технические специалисты читают эту карту, чтобы точно определить, где происходит потеря сигнала.
Устройство анализирует два различных типа явлений возвращающегося света:
Рэлеевское обратное рассеяние: представляет собой непрерывное рассеяние низкого уровня. Микроскопические примеси внутри стеклянного ядра вызывают этот эффект. Прибор использует обратное рассеяние Рэлея для измерения постоянного затухания сигнала на больших расстояниях.
Отражение Френеля: они выглядят как резкие отражения высокой интенсивности. Они возникают из-за резких изменений показателя преломления. К частым причинам относятся переходы стекло-воздух в разъемах, механические соединения или физические разрывы волокон.
В то время как Рефлектометр превосходно справляется с обнаружением неисправностей, мы должны отметить критическое примечание о надежности. Эти устройства основаны на методах косвенных измерений. Они должны дополнять, а не заменять комплект для тестирования оптических потерь (OLTS). OLTS выполняет прямые высокоточные измерения общих вносимых потерь. Передовой опыт требует использования обоих инструментов для полной сертификации оптоволокна уровня 2.
Оценка нового испытательного оборудования требует глубокого понимания основных характеристик. Вы должны согласовать эти технические параметры с вашей конкретной сетевой архитектурой. Сети дальней связи требуют совершенно иных возможностей, чем плотные центры обработки данных.
Динамический диапазон определяет максимальную наблюдаемую длину оптоволоконной линии. Мы рассчитываем его как разницу в децибелах между начальным уровнем обратного рассеяния и минимальным уровнем шума прибора. Более высокий динамический диапазон позволяет лазерным импульсам проникать сквозь стекло дальше.
Технические покупатели должны следовать строгому эмпирическому правилу оценки. Всегда выбирайте динамический диапазон на 5–8 дБ выше, чем максимально ожидаемые потери в канале. Этот оптический бюджетный буфер гарантирует чистое соотношение сигнал/шум на дальнем конце кабеля. Без этого буфера события удаленных неисправностей растворяются в фоновом шуме.
Мертвые зоны представляют собой слепые зоны вдоль оптоволоконной линии. Чтобы объяснить это явление, мы используем аналогию с «ослеплением вождения в ночное время». Когда фары встречного автомобиля слепят вам глаза, вы временно теряете зрение. Аналогичным образом, события с сильным отражением временно перегружают чувствительный фотодетектор внутри тестера. Система не может обнаружить незначительные неисправности, пока детектор не восстановится.
Вы должны оценить два различных типа мертвых зон:
Мертвая зона событий (EDZ): измеряет минимальное расстояние, необходимое для различения двух отдельных отражающих событий. Центры обработки данных во многом полагаются на отличные характеристики EDZ. Технические специалисты должны различать близко расположенные патч-корды в плотных серверных стойках.
Мертвая зона затухания (ADZ): определяет минимальное расстояние, необходимое для точного измерения неотражающего события после отражения. Короткий ADZ позволяет измерять потери в сварном соединении сразу после высокоотражающего соединителя.
Стандартное тестирование сети использует определенные длины волн в зависимости от типа волокна. Одномодовые приложения обычно работают на длинах волн 1310 и 1550 нм. В многомодовых установках используются длины волн 850 и 1300 нм.
Сценарии работы в сети приводят к серьезным осложнениям. Активные пассивные оптические сети (PON) передают живой трафик. Если вы протестируете эти активные линии, используя стандартные длины волн, вы рискуете ослепить или сжечь приемник. Для тестирования в реальном времени строго требуются внеполосные длины волн, а именно 1625 или 1650 нм. Кроме того, ваше устройство должно иметь встроенные активные фильтры. Эти фильтры блокируют входящий активный трафик, обеспечивая при этом безопасное прохождение тестового сигнала.
Производители разрабатывают испытательное оборудование в различных форм-факторах, подходящих для различных операционных сред. Выбор неправильного форм-фактора расстраивает технических специалистов и приводит к потере капитала. Вы должны согласовать физический дизайн с реальностью вашего ежедневного развертывания.
Настольные устройства обеспечивают бескомпромиссную точность. Инженеры разрабатывают эти многофункциональные устройства для лабораторной квалификации и производственных условий. Они предлагают массивные экраны, обширные отсеки для модулей и максимально возможный динамический диапазон. Однако им не хватает портативности. Они требуют питания переменного тока и осторожного обращения. Мы редко используем настольные подразделения в полевых условиях.

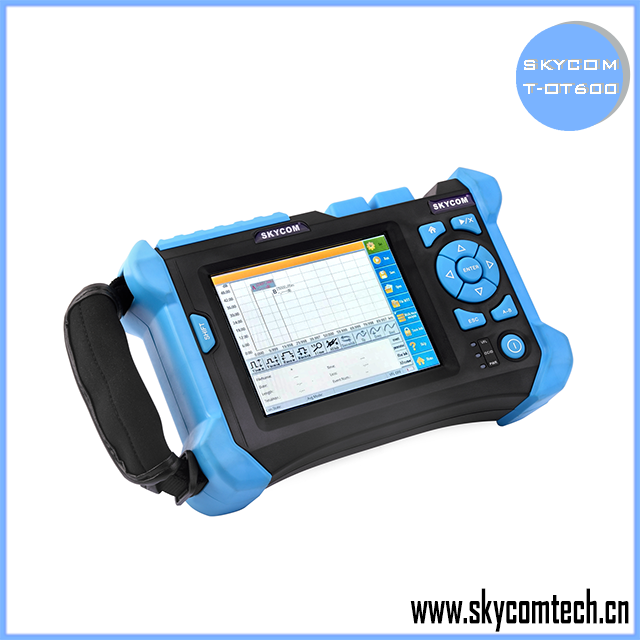

Полевые техники в подавляющем большинстве предпочитают портативные или модульные конструкции. Эти прочные устройства с батарейным питанием выдерживают суровые условия эксплуатации на открытом воздухе. Они выдерживают падения, пыль и экстремальные температуры. Современные портативные устройства часто включают в себя вторичные инструменты тестирования. Часто встречаются встроенные визуальные локаторы повреждений (VFL) и оптические измерители мощности (OPM). Такое объединение позволяет техническим специалистам носить с собой один инструмент вместо трех. Модульные конструкции обеспечивают исключительную гибкость. Вы можете заменять оптические модули по мере развития вашей сети.
Корпоративные сети и поставщики телекоммуникационных услуг развертывают монтируемые в стойку блоки удаленного тестирования непосредственно в центральных офисах. Эти встроенные системы обеспечивают непрерывный автоматизированный мониторинг неисправностей. RTU постоянно сканирует активные оптоволоконные линии. Он предупреждает администраторов в тот момент, когда кабель приходит в негодность или ломается. Такой упреждающий подход обеспечивает истинное профилактическое обслуживание и значительно сокращает время ремонта.
Форм-фактор |
Первичная среда |
Ключевые преимущества |
Идеальное применение |
|---|---|---|---|
Настольный |
Лаборатория/Производство |
Максимальная точность, высочайший динамический диапазон |
Квалификация кабеля, испытания НИОКР |
Портативный |
Операции на местах / за пределами завода |
Прочный многофункциональный инструмент с батарейным питанием. |
Ежедневное устранение неполадок, монтаж на месте |
Монтаж в стойке (RTU) |
Центральный офис/ЦОД |
Автоматизированное непрерывное сканирование, встроенные сигналы тревоги |
Прогнозное обслуживание, мониторинг сети |
Даже оборудование премиум-класса дает запутанные результаты, если операторы неправильно понимают физику волокон. Неопытные специалисты часто неверно интерпретируют данные трассировки. Это приводит к напрасным усилиям по ремонту и неправильной диагностике сегментов сети. Вы должны распознать и устранить эти распространенные ошибки измерения.
Данные трассировки иногда показывают, что соединение генерирует всплеск оптической мощности. Мы называем эту невозможную аномалию «гейнером». Сращивания волокон не могут усиливать свет. Это явление возникает при соединении волокна с низким затуханием с волокном с высоким затуханием. Различные коэффициенты обратного рассеяния обманывают детектор. Второе волокно естественным образом рассеивает больше света обратно к источнику. Прибор ошибочно интерпретирует это увеличенное обратное рассеяние как искусственное увеличение мощности.
Решение: вы не можете исправить это только с помощью настроек программного обеспечения. Вы должны обязать двунаправленное тестирование. Технические специалисты прокладывают оптоволокно из точки А в точку Б, а затем из точки Б в точку А. Специализированное программное обеспечение усредняет эти две направленные трассы. Это математическое усреднение полностью устраняет фантомные усиления и выявляет истинные физические потери на сварном соединении.
Короткие связи с высокой отражающей способностью вызывают серьезные искажения трассы, известные как призраки. Свет отражается вперед и назад между двумя разъемами с высокой отражающей способностью. Прибор записывает эти вторичные эхо-сигналы как равноудаленные «ложные» события на трассе. Призраки выглядят как реальные физические события, но не показывают фактического падения вносимых потерь.
Решение: Операторы должны идентифицировать призраки, отмечая их одинаковое расстояние и отсутствие потерь на затухание. Чтобы устранить их физически, мы советуем использовать жидкость, соответствующую индексу, на пусковом разъеме. В качестве альтернативы вы можете использовать специальные настройки ширины импульса, чтобы изменить способ регистрации эхо-сигналов. Уменьшение отражения от источника остается лучшей профилактической мерой.
Технические специалисты постоянно борются с физическими ограничениями параметров ширины импульса. Более длинные импульсы передают в стекло больше оптической энергии. Это улучшает динамический диапазон и позволяет видеть дальше. Однако более длинные импульсы физически растягивают световой пакет. Это значительно расширяет мертвые зоны и снижает пространственное разрешение.
Короткие импульсы обеспечивают точное пространственное разрешение. Они превосходно справляются с отображением плотных панелей разъемов. К сожалению, коротким импульсам не хватает энергии для прохождения больших расстояний. Они быстро исчезают в шумовом фоне. При работе с зашумленными данными трассы не увеличивайте сразу ширину импульса. В первую очередь уделите внимание увеличению времени усреднения. Более длительное время усреднения математически снижает фоновый шум, не жертвуя при этом пространственным разрешением.
Непоследовательные процедуры тестирования дают противоречивые данные. Полевые команды часто тратят часы на поиск неисправностей, поскольку пропускают фундаментальные этапы подготовки. Стандартизация вашего подхода гарантирует независимость документации от поставщика и защищает ваше дорогостоящее оборудование от загрязнения.
Загрязненные торцы остаются основной причиной ложных показаний испытаний. Одна микроскопическая частица пыли создает огромное отражение. Это отражение немедленно закрывает детектор «слепыми зонами». Что еще хуже, если вставить грязный разъем в испытательное оборудование, грязь попадет в пусковой порт прибора. Это физически повреждает хрупкий внутренний фотодиод.
Вы должны строго соблюдать политику «Проверка перед подключением». Технические специалисты должны использовать цифровой контрольный датчик на каждом отдельном разъеме. Если они обнаруживают мусор, они должны очистить его с помощью специальных безворсовых инструментов и еще раз осмотреть. Только чистое стекло касается порта прибора.
Подключение тестера напрямую к сетевой панели гарантирует неточные результаты. Первоначальный лазерный взрыв создает непосредственную мертвую зону. Вы не сможете измерить потери самого первого разъема, если машина в данный момент слепа.
Пустые оптоволоконные кольца, также называемые подавителями импульсов, устраняют это физическое ограничение. Они действуют как жертвенные буферные зоны. Вы подключаете пусковой кабель между прибором и первой панелью. Вы подключаете принимающий кабель к дальнему концу линии связи. Пусковой трос поглощает первоначальное воздействие мертвой зоны. Приемный кабель обеспечивает опорный сигнал обратного рассеяния за конечным разъемом. Такое расположение позволяет программному обеспечению точно измерять истинные потери в первом и последнем разъемах вашей сети.
Собственные форматы данных привязывают вас к определенным аппаратным экосистемам. Если вы купите другую марку в следующем году, вы можете потерять доступ к историческим файлам трассировки. Централизованное управление активами требует универсальной совместимости.
Подчеркните важность стандартного формата данных Telcordia SR-4731. Эти файлы используют расширение .SOR. Убедитесь, что ваши инструкции по закупкам требуют создания файлов .SOR. Этот стандартный формат гарантирует, что ваши записи испытаний останутся полностью независимыми от поставщика. Вы можете легко интегрировать эти файлы в централизованные системы управления сетью. Сравнение исторических базовых показателей становится простым, независимо от того, какой производитель создал ваш новейший полевой тестер.
Навигационная диагностика оптического волокна требует строгого соблюдения физических ограничений и лучших практик. Выбор правильного испытательного оборудования означает согласование характеристик динамического диапазона и мертвой зоны с физическими реалиями вашей сетевой архитектуры. Плотная локальная сеть требует минимальных мертвых зон, а линия дальней связи требует максимального динамического охвата.
Технические оценщики должны смотреть за рамки грубой силы. Отдайте приоритет модульности оборудования, чтобы обезопасить свои инвестиции в будущем. Требуйте программного обеспечения для автоматической интерпретации трасс, чтобы снизить нагрузку на обучение младших технических специалистов. Прежде всего, внедрите стандартизированную отчетность по данным с использованием формата Telcordia SR-4731.
Примите меры, просмотрев текущие бюджеты оптической мощности. Внедрите правило буфера 5–8 дБ для следующего цикла закупок. Обязательное двунаправленное усреднение для всех сертификатов критически важных соединений. Стандартизируя эти процедуры, вы значительно сокращаете время простоя сети и устанавливаете надежную основу для будущего обслуживания.
О: Нет. Эти приборы выполняют косвенные измерения с использованием обратно рассеянного света и математических алгоритмов. Хотя они отлично подходят для обнаружения конкретных неисправностей и соединений, они позволяют оценить только общие сквозные потери. Для высокоточного прямого измерения общих вносимых потерь необходимо использовать комплект для тестирования оптических потерь (OLTS).
Ответ: Тестирование активного волокна со стандартными длинами волн приводит к оптическим столкновениям. Длины волн реального трафика перекрываются с вашими тестовыми импульсами. Это ослепляет детектор или приводит к полному сбою измерений. Кроме того, тепловой дрейф активных лазеров может расширить их спектр, мешая тестовым сигналам. Всегда используйте внеполосные длины волн (1625/1650 нм) с фильтрованными портами для живых линий.
Ответ: Мертвая зона событий (EDZ) — это минимальное расстояние, необходимое просто для обнаружения двух отдельных отражающих событий. Он основан на меньшем оптическом перепаде. Мертвая зона затухания (ADZ) длиннее. Оно представляет собой расстояние, необходимое детектору для полного восстановления и точного измерения неотражающих потерь после события.
О: Обычно вам следует калибровать свое оборудование ежегодно. Большинство производителей настоятельно рекомендуют годовой цикл калибровки для обеспечения точности лазера и чувствительности детектора. Соблюдение этого ежегодного графика гарантирует соответствие результатов ваших испытаний стандартам качества ISO и предотвращает скрытые отклонения измерений.
