Quizás se pregunte qué significa el acrónimo cuando se trata de equipos de prueba de fibra óptica. Representa una herramienta de diagnóstico esencial. Piense en ello como un radar óptico o un ultrasonido médico. Envía pulsos de luz a un cable de fibra y lee los ecos que regresan. Esto crea un mapa visual detallado del interior de la fibra. Saber el nombre es sólo el primer paso. El verdadero desafío para los arquitectos de redes y los equipos de implementación implica traducir las especificaciones técnicas en un rendimiento de campo confiable. Necesita datos precisos para certificar enlaces y solucionar interrupciones rápidamente.
Esta guía analiza la mecánica subyacente de un reflectómetro óptico en el dominio del tiempo . Decodificamos eventos de seguimiento críticos para ayudarle a comprender lo que realmente significan los gráficos. También proporcionamos un marco de decisión independiente del proveedor. Aprenderá cómo evaluar y seleccionar el equipo adecuado para topologías de implementación específicas. Profundicemos en los conceptos centrales y las mejores prácticas operativas.
OTDR significa Reflectómetro Óptico en el Dominio del Tiempo , un instrumento de diagnóstico utilizado para caracterizar la fibra óptica desde un solo extremo.
El rendimiento se basa en la medición de dos fenómenos físicos: la retrodispersión de Rayleigh (para distancia/atenuación) y la reflexión de Fresnel (para eventos físicos).
Las decisiones de adquisición dependen del equilibrio de tres especificaciones principales: zonas muertas , de rango dinámico y ancho de pulso..
Una certificación precisa requiere prácticas estandarizadas, incluido el uso de cables de lanzamiento/recepción y pruebas bidireccionales para eliminar lecturas falsas ("ganadores" y "fantasmas").
Los formatos de hardware varían desde dispositivos portátiles listos para el campo hasta unidades de prueba remotas (RTU) de monitoreo continuo, lo que dicta la escalabilidad y el flujo de trabajo operativo.
Comprender la terminología básica le ayudará a comprender la mecánica física detrás de la herramienta. Los técnicos confían en estos instrumentos a diario, pero conocer la ciencia exacta mejora la precisión de las pruebas. Analicemos el acrónimo exacto.
Óptico: El dispositivo funciona mediante pulsos de luz generados por láseres precisos. Prueba las características ópticas de las fibras de vidrio en lugar de las señales eléctricas de cobre.
Dominio del tiempo: el sistema calcula la distancia en función del tiempo exacto que tardan los pulsos de luz en salir y regresar. Debido a que la velocidad de la luz en el vidrio es constante, medir el tiempo se traduce directamente en medir la distancia.
Reflectómetro: La unidad mide la fuerza de la señal de retorno. Capta tanto la luz reflejada como la luz dispersa para crear un perfil completo de la longitud del cable.
Cada OTDR construye su gráfico visual capturando dos fenómenos físicos distintos dentro del núcleo óptico.
Retrodispersión de Rayleigh: Es la dispersión natural de la luz a lo largo de la longitud de la fibra. Piense en ello como iluminar con una linterna una densa niebla. Parte de la luz se dispersa naturalmente hacia los ojos. El dispositivo utiliza esta retrodispersión continua para calcular la pendiente de atenuación. Esto le indica la pérdida normal por kilómetro en todo el tramo.
Reflexión de Fresnel: describe rebotes de luz agudos y repentinos. Ocurren debido a cambios bruscos en el índice de refracción del material. Cuando la luz pasa del vidrio al aire y nuevamente al vidrio, se produce una fuerte reflexión. Los conectores, empalmes mecánicos y roturas físicas provocan reflejos de Fresnel. El instrumento los lee como picos repentinos en la pantalla.
Esta física subyacente se traduce en un enorme valor operativo. La herramienta permite a los técnicos identificar las ubicaciones exactas de las fallas al instante. Pueden medir la pérdida de inserción precisa para empalmes individuales. Lo más importante es que los equipos pueden certificar la integridad completa del enlace desde un solo nodo. No requieren acceso físico a ambos extremos de la planta de cable. Esta capacidad de prueba de un solo extremo ahorra innumerables horas de mano de obra durante la construcción y la resolución de problemas de emergencia.
Una prueba exitosa produce una línea inclinada poblada de caídas y picos. A este gráfico lo llamamos traza. Saber leer este rastro diferencia a los instaladores novatos de los ingenieros expertos en fibra.
Cada característica del enlace de fibra aparece como un "evento" en la pantalla. Los clasificamos en tres categorías principales.
Eventos reflectantes: aparecen como distintos picos ascendentes en la traza. Suelen representar conectores o empalmes mecánicos. El espacio de aire dentro de estas conexiones provoca una fuerte reflexión de Fresnel.
Eventos no reflectantes: aparecen como pasos descendentes sin ningún pico previo. Representan empalmes por fusión o macrocurvaturas severas. Dado que el empalme por fusión funde físicamente dos fibras, no hay espacio de aire que provoque una reflexión. El evento solo muestra la pérdida de señal.
Fin de la fibra (EOF): verá una caída repentina y pronunciada de la señal directamente al nivel de ruido. Esto indica una rotura completa del cable o el punto de terminación final del tendido.
Tipo de evento | Firma de seguimiento visual | Causa física común |
|---|---|---|
Evento reflexivo | Pico ascendente agudo seguido de una caída | Conectores, empalmes mecánicos, grietas físicas. |
Evento no reflexivo | Paso repentino hacia abajo (sin pico) | Empalmes por fusión, curvas cerradas (macrobends) |
Fin de la Fibra (EOF) | Caída masiva directamente al piso de ruido. | Terminación de cable, corte severo o rotura |
Los entornos de campo rara vez producen rastros de libros de texto. Los expertos deben sortear varias ilusiones físicas al interpretar gráficos.
Eventos fantasma (ecos): estos son eventos falsos. Ocurren cuando conexiones altamente reflectantes en cables cortos hacen rebotar la luz de un lado a otro. El dispositivo lee estos rebotes secundarios como nuevos eventos más adelante. Puede identificar fantasmas porque no muestran ninguna pérdida de señal real en el paso 'evento'.
Ganadores (ganancia falsa): Esta es una ilusión matemática frustrante. Un empalme parece amplificar la señal, creando un paso positivo. Esto es físicamente imposible en fibra pasiva. Ocurre cuando se unen dos fibras que poseen coeficientes de retrodispersión no coincidentes. La luz pasa de una fibra de baja dispersión a una fibra de alta dispersión. El aumento repentino de la retrodispersión engaña al detector para que lea una ganancia de señal.
Resolución: Resolver a los ganadores requiere una metodología estricta. Debe realizar pruebas bidireccionales. Dispare la fibra desde el punto A al punto B. Luego muévase al punto B y regrese al punto A. Utilice un promedio matemático, específicamente el método de mínimos cuadrados (LSA), para combinar ambas trazas. Este proceso matemático elimina la ganancia falsa y demuestra la verdadera pérdida de empalme.
Seleccionar el hardware adecuado requiere un análisis cuidadoso de su arquitectura de red específica. No se puede confiar únicamente en las marcas. Debe alinear tres especificaciones ópticas críticas con sus necesidades de implementación.
El rango dinámico dicta la potencia de empuje bruta. Mide la pérdida óptica máxima que la unidad puede analizar desde el puerto de prueba hasta el piso de ruido. Lo medimos en decibeles (dB).
Regla de evaluación: siempre debe especificar un rango dinámico de 5 a 8 dB mayor que la pérdida máxima anticipada de extremo a extremo de su red. Si su presupuesto de pérdida de enlace calculado es de 20 dB, necesita una unidad que ofrezca al menos entre 25 y 28 dB de rango dinámico. Este búfer garantiza que obtenga un seguimiento limpio, preciso y sin ruido en el extremo más alejado del cable.
Las zonas muertas representan el efecto físico de "ceguera" del instrumento. Cuando fuertes reflejos inciden en el fotodetector, éste queda abrumado. Los sensores internos requieren un breve tiempo de recuperación. Durante esta distancia de recuperación, el instrumento no puede ver ni medir eventos cercanos.
Zona muerta de eventos (EDZ): Esta es la distancia mínima requerida para distinguir dos eventos reflectantes consecutivos. Si su EDZ mide dos metros, no podrá medir claramente dos conectores separados por un metro.
Zona muerta de atenuación (ADZ): esta es la distancia mínima requerida para medir con precisión la pérdida real de un evento específico después de una fuerte reflexión. ADZ siempre es más larga que EDZ.
Contexto de compra: las zonas muertas cortas son cruciales para los centros de datos modernos. Las redes de caída FTTx también requieren especificaciones estrictas de zona muerta. Estos entornos cuentan con numerosos latiguillos cortos. Necesita hardware altamente optimizado para diferenciar eventos agrupados muy juntos.
Las pruebas de hardware implican un compromiso físico inherente entre energía y precisión.
La compensación: los pulsos cortos proporcionan una resolución espacial excelente y zonas muertas extremadamente cortas. Sin embargo, carecen de la energía bruta necesaria para viajar largas distancias. Los pulsos largos contienen una energía masiva para recorrer distancias ultralargas. Desafortunadamente, los pulsos largos crean enormes zonas muertas, cegando a la unidad durante decenas de metros.
Al seleccionar el equipo, busque capacidades de conmutación dinámica de ancho de pulso. Esta característica permite a los técnicos equilibrar la potencia de empuje a distancia con una precisión milimétrica de fallas sobre la marcha.
Poseer hardware premium no significa nada si sus equipos de campo ejecutan procedimientos deficientes. La certificación de nivel 2 requiere un estricto cumplimiento de los estándares internacionales.
Los propietarios de redes enfrentan un riesgo importante de quedar atrapados en un proveedor con respecto a los datos de prueba. Los técnicos de campo generan miles de archivos de seguimiento. Debe asegurarse de que el hardware seleccionado admita de forma nativa el formato de datos Telcordia SR-4731 .
Este estándar produce archivos .sor universales. Sirve como estándar industrial reconocido para la documentación de seguimiento. El soporte nativo garantiza absoluta compatibilidad con versiones anteriores. Le permite a su equipo de ingeniería realizar análisis multiplataforma utilizando software de escritorio de terceros, independientemente de qué marca de hardware capturó el seguimiento inicial.
El trabajo de campo preciso se basa en procedimientos operativos estándar rígidos.
Inspeccione antes de conectar: los técnicos deben inspeccionar y limpiar cada extremo de la fibra antes de enchufarla al puerto de prueba. Los conectores sucios dañan fácilmente el receptor de instrumentos altamente sensible. Un rasguño microscópico o una partícula de polvo distorsionarán gravemente los resultados de referencia y provocarán reflejos masivos.
Cables de lanzamiento y recepción: muchos técnicos novatos realizan pruebas sin un cable de recepción en el otro extremo. Este enfoque incumple explícitamente los estándares de cumplimiento de IEC y ITU-T. El pulso inicial necesita tiempo para estabilizarse, enmascarando el primer conector. La unidad tampoco puede medir con precisión la pérdida del conector final del extremo lejano sin una longitud conocida de fibra a continuación. Debe intercalar el enlace probado entre un cable de lanzamiento designado y un cable de recepción para capturar la verdadera pérdida de inserción de un extremo a otro.
Acción de cumplimiento | Estándar validado | Propósito operativo |
|---|---|---|
Guardar archivos en formato .sor | Telcordia SR-4731 | Evita la dependencia del proveedor; Garantiza el análisis de datos multiplataforma. |
Utilice cables de lanzamiento y recepción | CEI/UIT-T | Desenmascara el primer y último conector para medir la pérdida de inserción total exacta. |
Realizar pruebas bidireccionales | Normas TIA/ISO | Elimina los "ganadores" y calcula la pérdida de empalme real utilizando un promedio matemático. |
Los fabricantes diseñan equipos de prueba en varias formas para adaptarse a las diferentes demandas ambientales. Debe hacer coincidir el factor de forma física con su flujo de trabajo operativo diario.

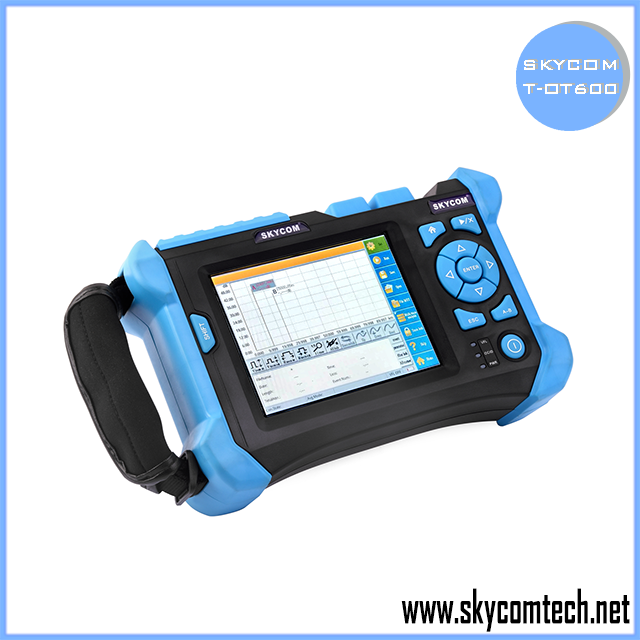

Estas unidades caben directamente en la palma de la mano de un técnico. Se parecen a los teléfonos inteligentes grandes.
Ideal para: operaciones de campo de primera línea, localización rápida de fallas y pruebas de caída de última milla FTTx.
Ventajas: Funcionan con baterías, son muy resistentes e increíblemente portátiles. Los técnicos pueden subirlos fácilmente por escaleras o espacios reducidos.
Contras: Presentan una potencia de procesamiento limitada. A menudo carecen del rango dinámico necesario para enlaces submarinos de ultra larga distancia o redes centrales entre países.
Se parecen a portátiles grandes y pesados o a sistemas centrales modulares de pruebas de laboratorio.
Ideal para: construcción de redes centrales, investigaciones de laboratorio complejas y certificación de redes de nivel 2 muy detallada.
Ventajas: Ofrecen una precisión óptica inigualable. Incluyen enormes módulos de rango dinámico. Muchos permiten el intercambio en caliente de bahías de hardware para diferentes longitudes de onda.
Contras: son voluminosos, pesados y tienen un precio de compra superior. Por lo general, son excesivos para las pruebas básicas de LAN empresarial.
Estos no tienen pantallas físicas. Existen como módulos de hardware montados en bastidor instalados permanentemente dentro de concentradores de red.
Ideal para: protección de infraestructura crítica, monitoreo continuo de fibra oscura y cumplimiento estricto del Acuerdo de Nivel de Servicio (SLA).
Ventajas: Automatizan la vigilancia de red centralizada. Cambian las pruebas de una tarea de mantenimiento reactivo a una estrategia de monitoreo proactivo. El sistema alerta instantáneamente a los operadores cuando la fibra se degrada.
Desventajas: Requieren una integración de software compleja y una instalación permanente en los nodos centrales.
Comprender el acrónimo básico es sólo su base. El verdadero valor radica en hacer coincidir los complejos parámetros ópticos del instrumento con su arquitectura de red exacta. El rango dinámico, las zonas muertas de eventos y los anchos de pulso dictan si realmente puede ver las fallas que está tratando de corregir.
Recomendamos encarecidamente evitar un enfoque de compra único para todos. No especifique demasiado unidades de rango dinámico masivo para centros de datos empresariales cortos. Por el contrario, no subestime las especificaciones de los dispositivos portátiles para infraestructura municipal de larga distancia. Priorizar el cumplimiento estricto de los estándares de software, específicamente el formato Telcordia SR-4731. Asegúrese de que sus equipos de implementación reciban capacitación práctica sobre el promedio bidireccional y la utilización adecuada del cable de lanzamiento.
El siguiente paso es el cálculo práctico. Trace sus presupuestos máximos de pérdida de enlaces en sus topologías de implementación típicas. Compare esos números de dB directamente con las especificaciones de rango dinámico de su hardware preseleccionado. Este enfoque matemático le garantiza seleccionar la herramienta de diagnóstico perfecta.
R: Un equipo de prueba de pérdida óptica (OLTS) requiere acceso a ambos extremos de la fibra simultáneamente para medir la pérdida de inserción total de un extremo a otro. Un OTDR requiere acceso a un solo extremo. Proporciona un mapa visual de eventos, empalmes y distancias individuales. Esto lo convierte en el estándar absoluto para la resolución activa de problemas, en lugar de una simple certificación básica de pérdida total.
R: Depende completamente del tipo de fibra. Las instalaciones multimodo normalmente requieren pruebas a 850 nm y 1300 nm. La infraestructura monomodo normalmente requiere 1310 nm y 1550 nm. Si está solucionando problemas de redes ópticas pasivas FTTx en vivo, a menudo utilizará 1625 nm o 1650 nm para realizar pruebas activas fuera de banda sin interrumpir el tráfico de los clientes.
R: Esto se llama "Ganador". Es una imposibilidad física. La fibra pasiva no puede generar energía. Ocurre cuando unes dos fibras con diferentes características de retrodispersión. La unidad se ve engañada por una mayor dispersión de luz. Debes resolver esto disparando la misma fibra desde ambas direcciones y promediando matemáticamente los resultados.
