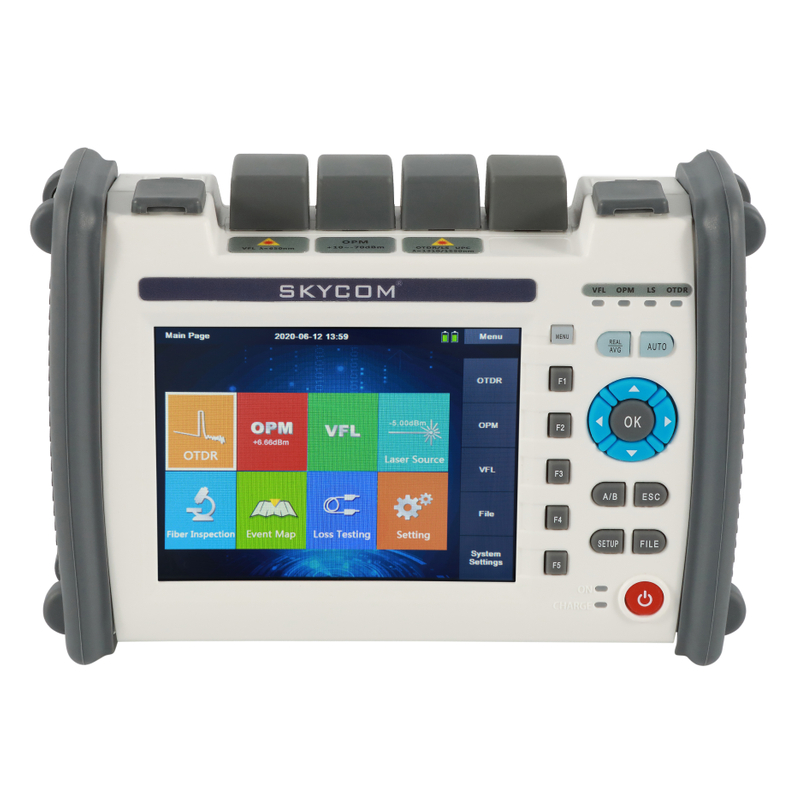

El probador de la serie T-OT750 es un instrumento integral de medición de fibra óptica , para resolver la medición de varios parámetros de fibra óptica. UTILIZA principalmente la función OTDR y tiene otras funciones de medición comunes.
Realmente reflexionado: ¡UNA MÁQUINA, PROBANDO TODOS!
Características de los parámetros principales
El botón físico sólido y sensible al tacto funciona en conjunto para una experiencia de usuario perfecta
Excelente para mediciones de corto alcance, zona muerta : 0,8 m/4 m
Resolución máxima de muestreo: 5 cm
Admite múltiples funciones de análisis en los resultados de las pruebas: pérdida de retorno de segmento , pérdida de retorno de punto de evento, comparación de múltiples curvas, capturas de pantalla rápidas.
Interfaz de datos de usuario completa: USB (Tipo A), MINI USB, Especificación
del modelo de tarjeta SD .
| Modelo No. | Longitud de onda (nm) | Rango dinámico (dB) | Zona muerta (M) |
| T-OT750-S-A28 | 1310/1550 | 28/26 | 0.8/4 |
| T-OT750-S-A32 | 1310/1550 | 32/30 | 0.8/4 |
| T-OT750S-A35 | 1310/1550 | 35/33 | 0.8/4 |
| T-OT750-S-A37 | 1310/1550 | 37/35 | 0.8/4 |
| T-OT750-S-B26 | 1625 | 26 | 0.8/4 |
| T-OT750-S-B32 | 1625 | 32 | 0.8/4 |
| T-OT750-S-C26 | 1650 | 26 | 0.8/4 |
| T-OT750-S-C32 | 1650 | 32 | 0.8/4 |
| T-OT750-S-AB35 | 1310/1550/1625 | 35/33/32 | 0.8/4 |
| T-OT750-S-AB42 | 1310/1550/1625 | 42/40/38 | 0.8/4 |
| T-OT750-S-AC35 | 1310/1550/1650 | 35/33/32 | 0.8/4 |
| T-OT750-M26 | 850/1300 | 22/26 | 2/5 |
| T-OT750-SM28 | 1310/1550/850/1300 | 28/26/22/26 | SM: 0,8/4 MM : 2/5 |
| T-OT750-SM35 | 1310/1550/850/1300 | 35/32/2/262 | SM: 0,8/4 MM : 2/5 |
Parámetro
| Ancho de pulso | SM | 3 ns , 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 μs , 2 μs , 5 μs , 10 μs , 20 μs |
| MM | 850mm: 3ns ，5ns ，10ns ，20ns ，50ns ，100ns ，200ns ，500ns ，1us 1300mm: 3ns ，5ns ，10ns ，20ns ，50ns ，100ns ，200ns ，500ns ，1us ，2us | |
| Rango de prueba | SM | 100m 、 500m 、2km 、5km 、10km 、20km 、40km 、80km 、120km 、160km 、240km |
| MM | 850 mm: 500 m, 2 km, 5 km, 10 km 1300 mm: 500 m, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km | |
| Resolución mínima de muestreo | 0, 05 m | |
| Punto máximo de muestreo | 256,000 | |
| linealidad | ≤ 0,05dB/dB | |
| Resolución de pérdidas | 0,001dB | |
| Resolución de distancia | 0,01 m | |
| Precisión de distancia | ± (1m+Rango × 3× 10-5+Resolución de muestreo) ( Independientemente del índice de refracción ) | |
| Almacenamiento de resultados | >Tarjeta SD de 16G (soporte máximo de 128G), almacena más de 100.000 datos | |
| Interfaz de datos de usuario completa | USB (Tipo A) 、 MINI USB 、Tarjeta SD | |
| Monitor | 5.6'TFTLCD 640*480 | |
| Batería | Batería de litio de 7,4 V/2500 mAh X 2 (certificación de aviación) | |
| Temperatura de trabajo | Temperatura de trabajo : -10℃ ~+50 ℃ ；Temperatura de almacenamiento : -20℃ ~+7 0℃ | |
| Humedad relativa | ≤ 95% (sin condensación) | |
| Tamaño y peso | 215 × 155× 68 mm/1,1 kg (incluidas 2 baterías) | |
| VFL | 10KMS, 10mW, CW/2Hz | |
| OPM | Opción A: -10dBm~-70dBm; Opción B : +23dBm~-50dBm | |
| fuente láser | Salida: -5dBm ± 2dB, Frecuencia : CW/270Hz/1KHz/2KHz | |
| GPS/GNSS | Personalizado | |
| Wi-Fi/Bluetooth | Personalizado | |
