T-OT760-SM32 OTDR
SKYCOM

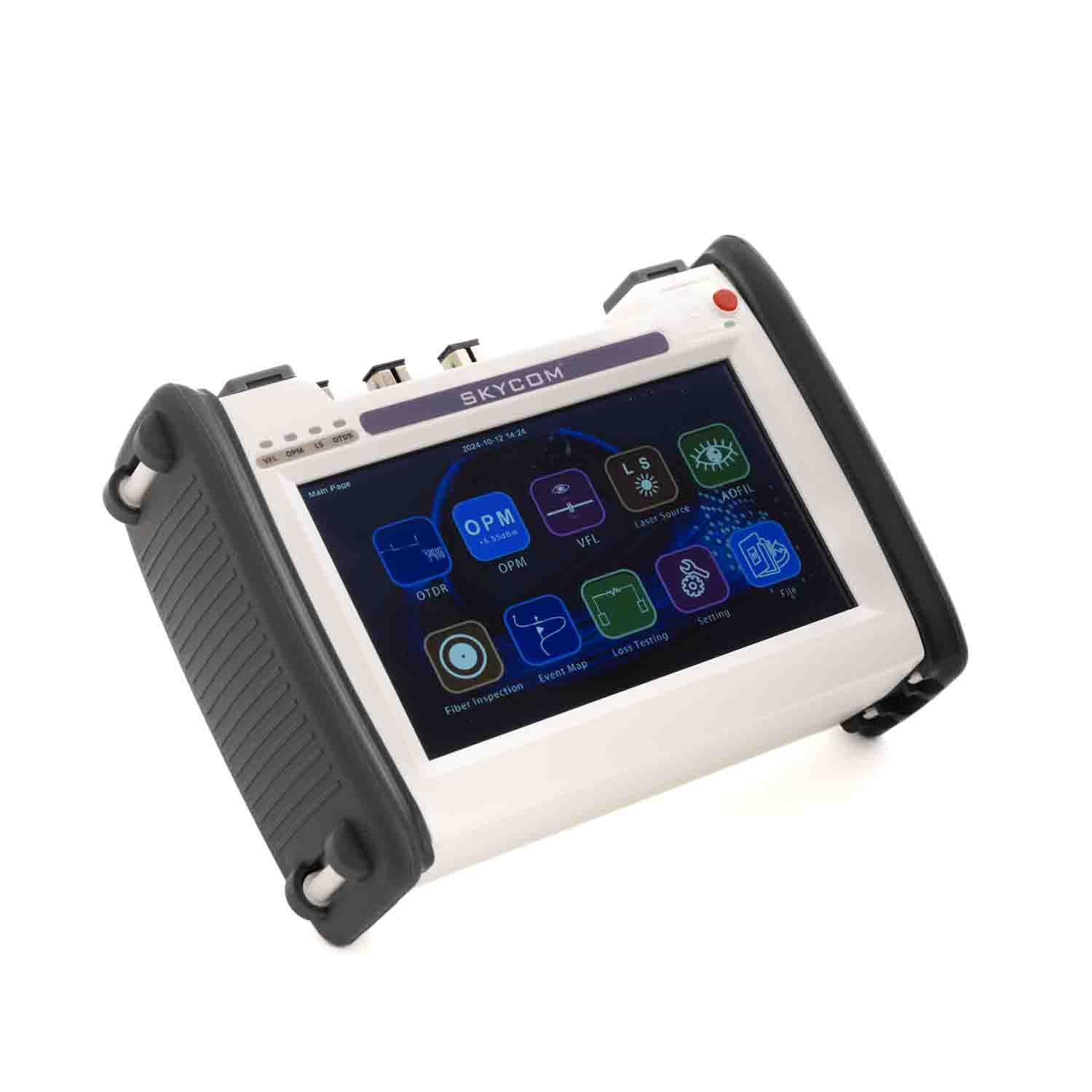

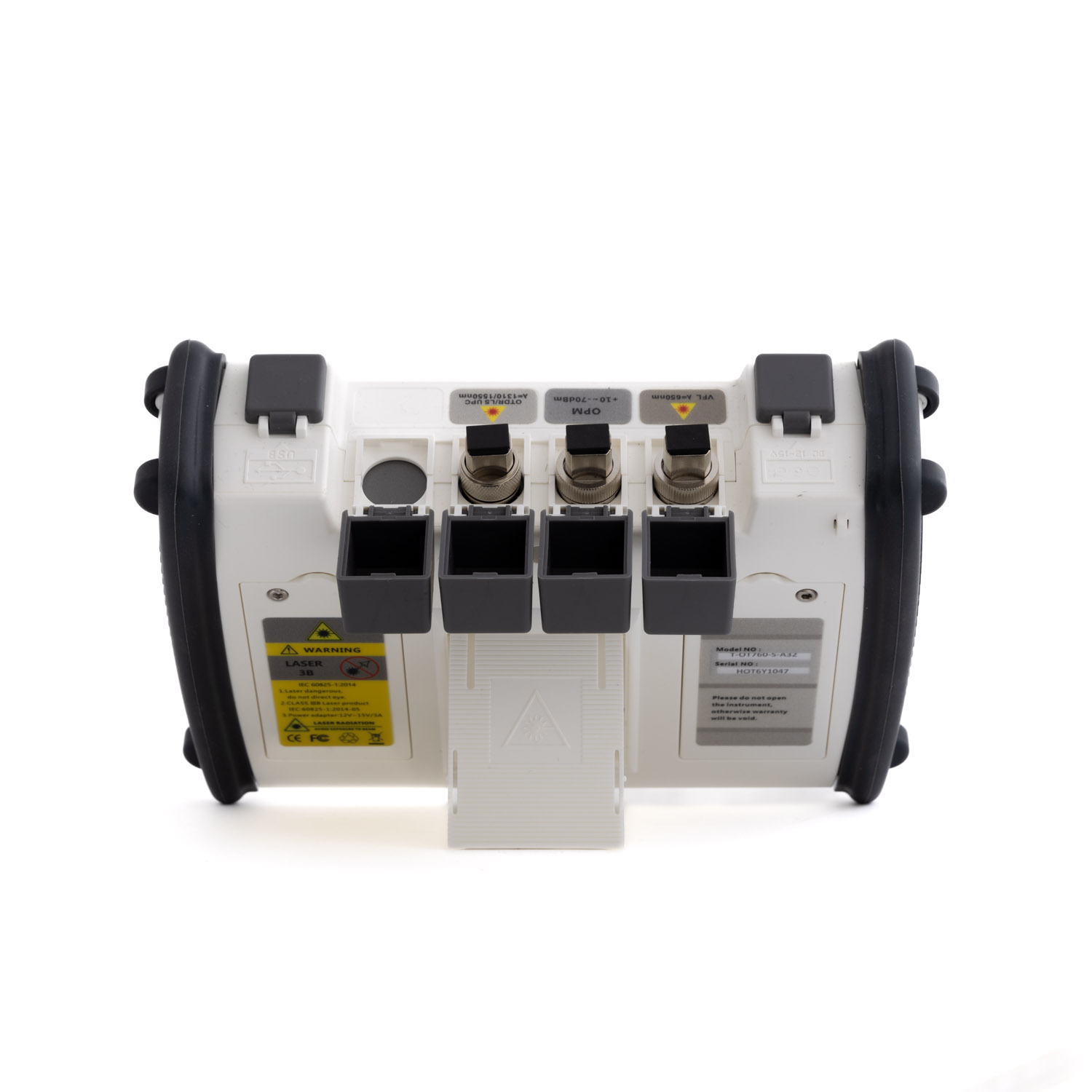

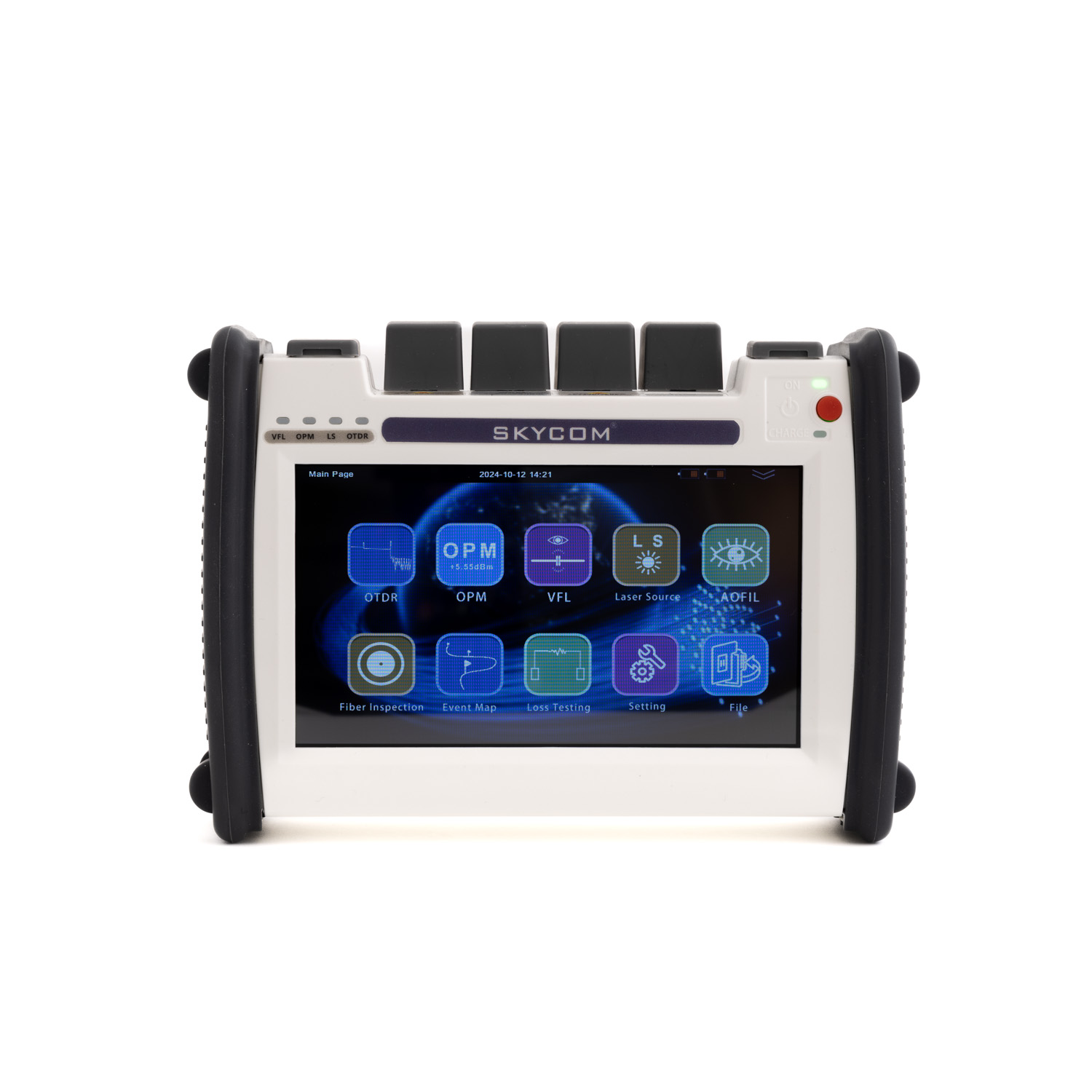

El T-OT760-SM32 es un completo probador de medición de fibra óptica diseñado para diagnósticos de red precisos. Nuestro OTDR monomodo y multimodo integra múltiples módulos esenciales en un dispositivo robusto para optimizar su flujo de trabajo diario. Recibirá un medidor de potencia óptica avanzado, una fuente de luz óptica estable y un localizador visual de fallas en una sola unidad. El diseño incorpora específicamente una pantalla táctil de alta sensibilidad para garantizar una experiencia de usuario impecable durante las operaciones de campo. Los profesionales utilizan nuestro dispositivo para evaluar con precisión varios parámetros en diferentes infraestructuras de fibra óptica.
Longitud de onda | Modo único | multimodo |
1310 nm, 1550 nm | 850 nm, 1300 nm | |
Rango dinámico (dB) | 32~45dB | 22dB/26dB |
Zona muerta de evento/atenuación | 0,8 m/4m | 2m/5m |
Resolución mínima de muestreo | 0,05 m | |
Punto máximo de muestreo | 256.000 | |
linealidad | ≤0,05dB/dB | |
Resolución de pérdidas | 0,001dB | |
Resolución de distancia | 0,01 m | |
Precisión de distancia | ±(1m+Alcance×3×10-5+Resolución de muestreo) (Independientemente del índice de refracción) | |
Memoria | >100000 | |
Interfaz | USB (Tipo A×1, Tipo B×1) | |
Batería | Capacidad de una sola batería: 7,4 V/2500 mAh, las dos estándar | |
Temperatura | Temperatura ambiente:-10ºC~+50ºC; Temperatura de almacenamiento:-20ºC~+70ºC | |
Humedad | ≤95%(Sin condensación) | |
Tamaño/Peso | 215 × 155 × 68 mm / 1,1 kg (batería incluida) | |
Módulo | Parámetro | Nota |
VFL | 10mW | |
OPM | Opción A:+10dBm~-70dBm; Opción B:+26dBm~-50dBm | Opción A por defecto |
fuente láser | Salida: -5dBm±2dB, Frecuencia: CW/270Hz/1KHz/2KHz | |
GPS/GNSS | Opciones | |
Wi-Fi/Bluetooth | Opciones | |
IOT | Opciones |
Nuestro OTDR de función completa ofrece una versatilidad excepcional al combinar varias herramientas de diagnóstico críticas en un solo gabinete compacto. Los operadores pueden acceder al módulo de prueba principal junto con un probador de pérdidas integrado y un probador de secuencia de cable Ethernet. Esta integración integral elimina por completo el requisito de transportar múltiples instrumentos independientes durante el trabajo de campo complejo. Sus técnicos cambian sin problemas entre diferentes funciones para identificar fallas y medir niveles de atenuación precisos. La consolidación de estas características específicas mejora significativamente la eficiencia general de las pruebas. Los equipos de ingeniería reducen fácilmente sus cargas diarias de gestión de equipos.
El dispositivo proporciona un rendimiento excepcional optimizado específicamente para escenarios exigentes de medición de corto alcance. Los técnicos se benefician de una zona muerta excepcionalmente corta que oscila entre 0,8 metros y 4 metros, según el modo de funcionamiento seleccionado. Se logra una resolución de muestreo máxima de cinco centímetros para capturar las anomalías más pequeñas. Diseñamos la arquitectura interna para admitir un máximo de 256 000 puntos de muestreo para análisis de trazas altamente detallados. Estas capacidades precisas permiten a los ingenieros identificar con precisión eventos muy espaciados. Sus equipos de mantenimiento solucionan con confianza problemas complejos de implementación de fibra en interiores.

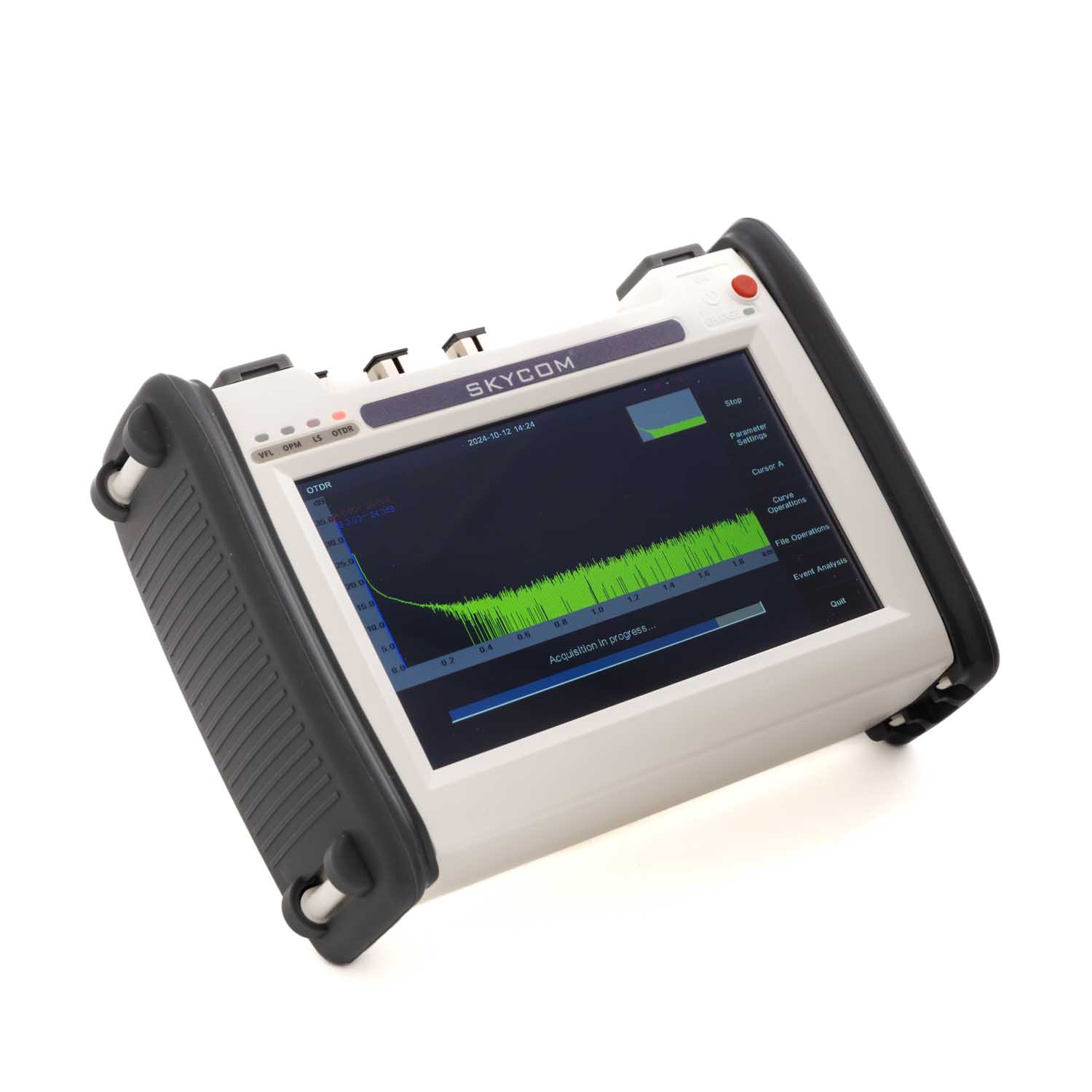

Administrar sus datos de diagnóstico es notablemente sencillo con nuestro software de análisis intuitivo y diversas opciones de interfaz. El sistema admite múltiples funciones de análisis avanzadas, incluidos los cálculos de pérdida de retorno de segmento y pérdida de retorno de punto de evento. Los usuarios ejecutan de manera eficiente comparaciones de múltiples curvas y capturan capturas de pantalla rápidas directamente desde la interfaz táctil sensible. Exporta sin esfuerzo resultados de pruebas cruciales a través de los puertos USB integrados o la ranura para tarjeta SD integrada. Estas sólidas capacidades de gestión de datos garantizan que sus técnicos de campo generen rápidamente informes profesionales. Su organización mantiene un control total sobre los registros vitales de rendimiento de la red.
Los operadores de telecomunicaciones utilizan constantemente nuestro reflectómetro óptico en el dominio del tiempo para mantener la integridad de redes urbanas y regionales masivas. Los técnicos de campo confían en el dispositivo para localizar rápidamente atenuaciones graves de la señal y roturas físicas críticas a lo largo de extensos enlaces de fibra óptica. Las capacidades de alto rango dinámico garantizan lecturas precisas. Esto sigue siendo cierto incluso a distancias considerables entre centros de distribución. Los ingenieros implementan la fuente de luz óptica integrada para verificar la calidad de la transmisión continua durante las actualizaciones rutinarias de la infraestructura. La aplicación consistente de nuestro probador reduce significativamente el tiempo de inactividad de la red.
Las grandes empresas necesitan herramientas de diagnóstico confiables para administrar sus complejas conexiones internas de centros de datos y redes de área local. Los profesionales de TI emplean nuestro equipo para inspeccionar meticulosamente los tendidos de fibra multimodo de corto alcance que conectan servidores críticos y conmutadores centrales. El probador de secuencia de cables Ethernet integrado proporciona un valor inmediato. Verifica activamente la integridad estructural de las implementaciones de redes de cobre junto con las conexiones de fibra. Los administradores de sistemas dependen de la precisión de la distancia para localizar microcurvas ocultas dentro de densos bastidores de servidores. Nuestra herramienta garantiza que las redes empresariales mantengan un rendimiento de datos óptimo.
La implementación de nuestro integrado equipo de prueba de fibra óptica agiliza drásticamente los procedimientos diarios de resolución de problemas para su personal técnico. La consolidación de seis funciones de medición distintas en una sola interfaz proporciona un valor inmenso. Elimina por completo el tedioso proceso de cambiar entre dispositivos independientes separados. Los trabajadores de campo ahorran un tiempo valioso que antes dedicaban a configurar múltiples instrumentos y alinear conjuntos de datos dispares. La sensible pantalla táctil proporciona una navegación rápida a través de menús complejos para acelerar el flujo de trabajo de diagnóstico. Su organización minimiza eficazmente las costosas horas de mano de obra necesarias para identificar anomalías en la infraestructura.
La precisión es absolutamente crítica al evaluar las sutiles variaciones de rendimiento dentro de las redes modernas de fibra óptica de alta velocidad. Nuestro sistema cuidadosamente calibrado garantiza una resolución de distancia exacta y una resolución de pérdida mínima. Esta sólida capacidad captura el verdadero estado físico de su infraestructura subyacente. Los ingenieros confían completamente en los datos generados para tomar decisiones informadas sobre costosos reemplazos de componentes o reparaciones necesarias de empalmes. La linealidad superior garantiza lecturas consistentes en todo el rango dinámico, independientemente del entorno de prueba específico. Garantiza la tranquilidad durante el mantenimiento rutinario de la red.
Asociarse directamente con una fábrica experimentada le garantiza recibir equipos de diagnóstico de primera calidad respaldados por una profunda experiencia técnica. Nanjing SKYCOM Communications Ltd ha mantenido un fuerte enfoque en la investigación y fabricación de dispositivos de mantenimiento de fibra durante más de una década. Mantenemos una sólida instalación de producción equipada para manejar pedidos mayoristas a gran escala. Nuestro equipo cumple estrictamente con los estándares internacionales de gestión de calidad ISO9000. Nuestros dedicados profesionales de investigación y desarrollo innovan continuamente para mantener nuestra línea de productos a la vanguardia de la industria de las telecomunicaciones. Obtendrá un proveedor confiable capaz de ofrecer un rendimiento constante.
Nuestro dispositivo admite 1310 nm y 1550 nm para aplicaciones monomodo, y 850 nm y 1300 nm para escenarios de prueba multimodo.
Sí, un localizador visual de fallas de 10 mW está integrado directamente en la unidad para la identificación visual inmediata de roturas de fibras cercanas.
Puede transferir fácilmente los datos de sus pruebas utilizando el puerto USB tipo A estándar o la conveniente interfaz de tarjeta SD.
La resolución máxima de muestreo es de 0,05 metros, lo que permite un análisis muy detallado y preciso del enlace de fibra óptica.
