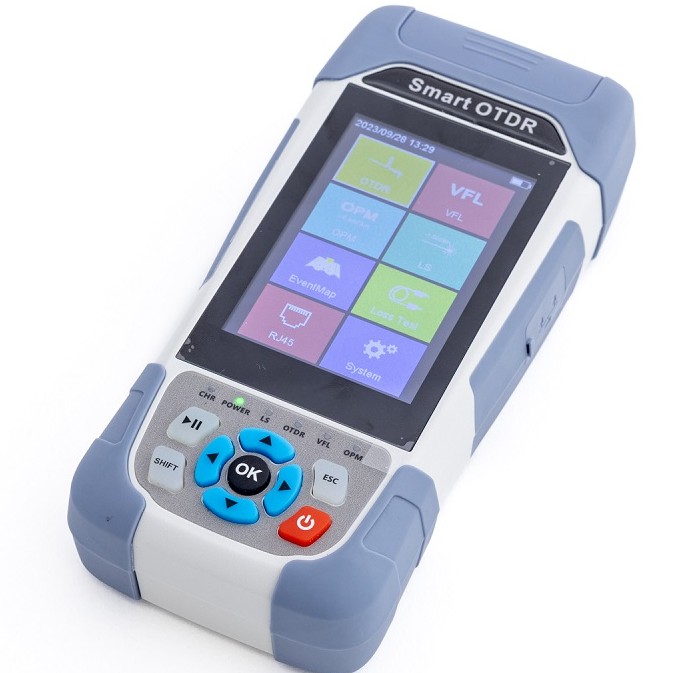

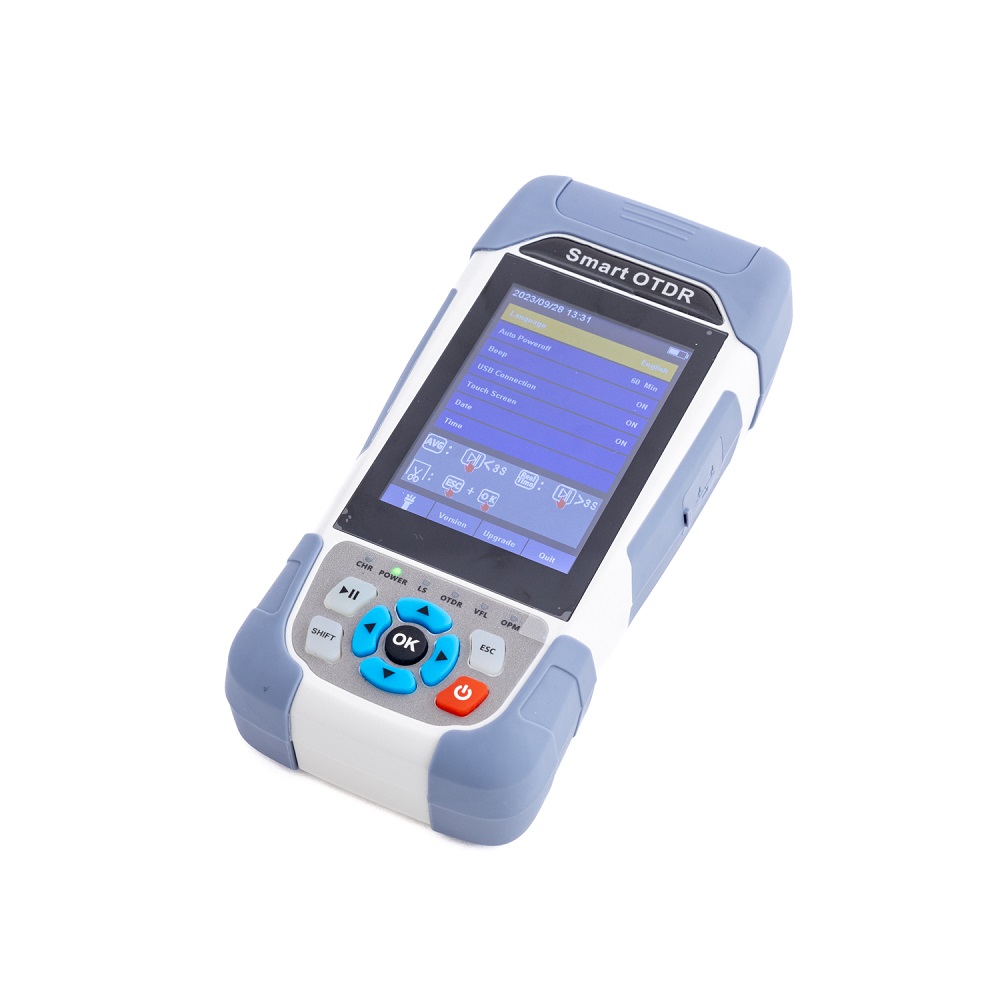

OTDR inteligente multifunción SKYCOM TOT520
El miniprobador OTDR portátil SKYCOM TOT520 está diseñado para soluciones FTTH, FTTB y FTTX, con un rango dinámico de 24 dB/22 dB y longitudes de onda de 1310/1550 nm. Ofrece pruebas precisas con un punto ciego de evento de 2,5 m y un área ciega de atenuación de 8 m. Las dimensiones compactas de 173 mm*109 mm*45 mm lo hacen portátil y eficiente para uso en el campo.
Indicadores físicos:
Pantalla táctil capacitiva de Ø 3,5 pulgadas , resolución TFT 800x480
Ø Medida mínima: 2,5m
Ø Prueba máxima 80 km.
ØInterfaz USB tipo C
Ø Diseño de palma, solo 0,3 kg
Ø Batería de litio, tiempo de espera > durante 20 horas
Indicadores técnicos
Modelo No. | TOT520D | TOT520S1 | TOT520S2 | TOT520S3 | TOT520S4 | TOT520S5 |
Longitud de onda: nm | 1310/1550 | 1310 | 1550 | 1610 | 1625 | 1650 |
Rango dinámico | 24/22dB | 24dB | 22dB | 22dB | 22dB | 22dB |
tipo de fibra | G.652, G.657 | |||||
Zona muerta del evento | < 2,5 m | |||||
Zona muerta de atenuación | < 8,0 m | |||||
Rango de medición | 100m 500m 1km 2km 5km 10km 20km 40km 60km 80km | |||||
Ancho de pulso | 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 μs, 2 μs, 5 μs, 10 μs, 20 μs | |||||
Exactitud | ±(1m+intervalo de muestreo+0,005*rango de medición) | |||||
Linealidad | 0,2 dB/dB | |||||
Puntos de muestreo | Máximo 64000 | |||||
Resolución de muestreo | 25cm ~ 8m | |||||
Resolución de pérdidas | 0,001dB | |||||
Resolución de rango | 0,001m | |||||
índice de refracción | 1,0000~2,0000 | |||||
Precisión de reflexión | ±3dB | |||||
Nivel de seguridad | Clase IIIB | |||||
Formato de archivo | .sor | |||||
Memoria | >1000, compatible con SD externa | |||||
Interfaz de datos | USB tipo C | |||||
Conector | SC/FC/ST | |||||
Pantalla | LCD TFT de 3,5 pulgadas | |||||
Batería | 3,7 V/4000 mAh | |||||
Temperatura | Temperatura de trabajo: -10℃~+50℃； Temperatura de almacenamiento: -40 ℃ ~ + 70 ℃ | |||||
Humedad | ≤90% (sin condensación) | |||||
Tamaño/Peso | 170x120x30mm / 0,34 kg (incluye la batería) | |||||
OPM | Tipo A:+10dBm~-70dBm; Tipo B:+26dBm~-50dBm | |||||
VFL | 10mW, frecuencia continua/2Hz | |||||
LS (fuente láser) | 1310/1550 nm, potencia de salida: -5 dBm | |||||
prueba rj45 | Admite pruebas de secuencia de cables de red y alineación de cables | |||||

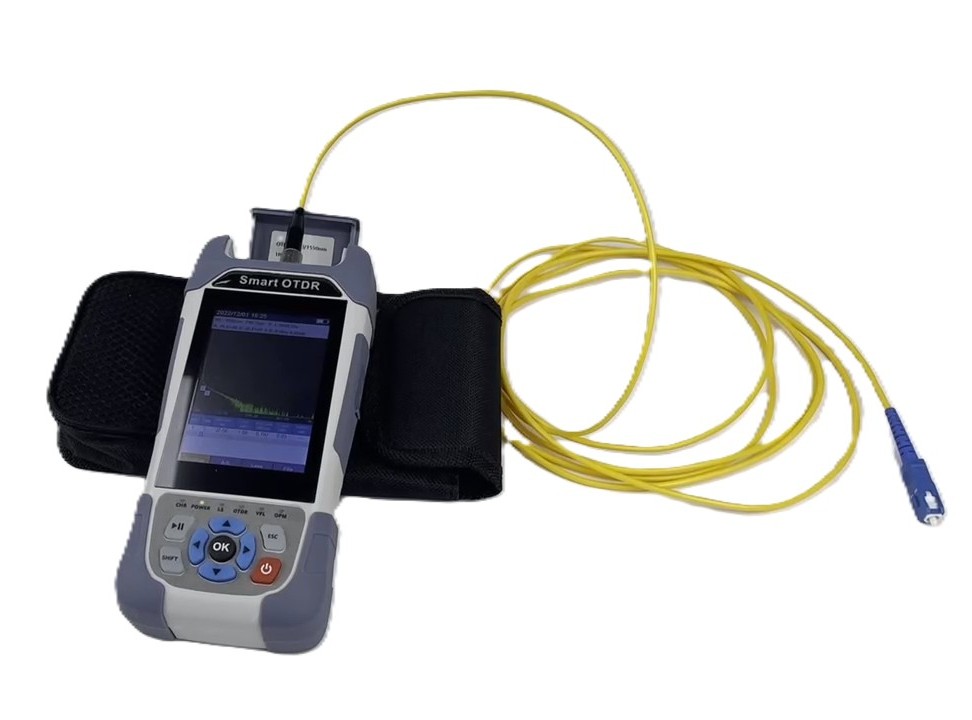

Pruebas fáciles y precisas
