TOT510
SKYCOM

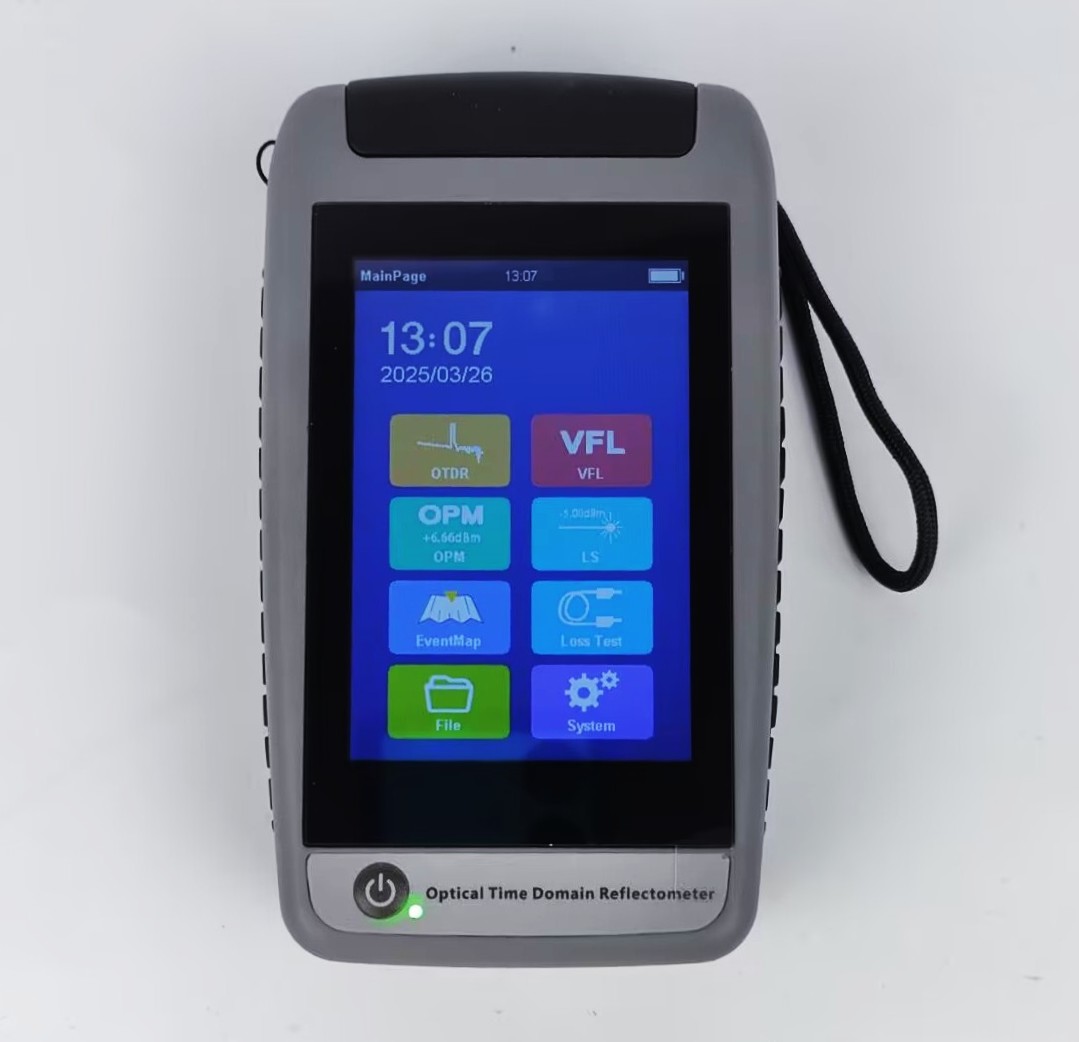

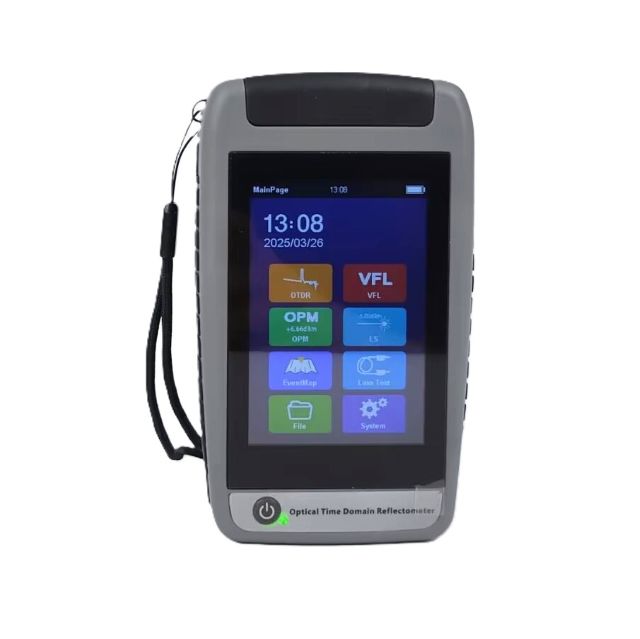

TOT510 es un OTDR monomodo portátil altamente integrado diseñado para pruebas complejas de redes de fibra óptica. Nuestro reflectómetro óptico en el dominio del tiempo cuenta con una pantalla táctil capacitiva a color de 5,5 pulgadas para simplificar las operaciones de campo. Los usuarios pueden medir longitudes de fibra óptica superiores a 60 km con longitudes de onda precisas de 1310/1550 nm. El diseño compacto garantiza que los técnicos puedan transportar el dispositivo fácilmente a través de varios lugares de trabajo. La protección óptica automática incorporada protege el módulo interno contra daños inesperados por láser de alta potencia.
Reflectómetro óptico en el dominio del tiempo | |||||||||||
Módulo | TOT510-D22 | TOT510-SF1 | TOT510-SF2 | TOT510-SF3 | TOT510-SF4 | TOT510-SF5 | |||||
Longitud de onda | 1310/1550±20 nm | 1 310 ± 20 nm | 1550±20nm | 1610±5nm | 1625±5nm | 1650±5nm | |||||
rango dinámico | 22/20dB | 22dB | 22dB | 22dB | 22dB | 22dB | |||||
tipo de fibra | G.652D | ||||||||||
Zona muerta del evento | 2m | ||||||||||
Zona de atenuación | 8 metros | ||||||||||
Rango de medición | 100m/500m/1km/2km/5km/10km/20km/40km/60km/80km | ||||||||||
Ancho de pulso | 5ns/10ns/20ns/50ns/100ns/275ns/500ns/1us/2us/5us/10us | ||||||||||
Exactitud | ±( 1m+Intervalo de muestreo+0,005% X rango de medición) | ||||||||||
Linealidad | ±0,2 dB/dB | ||||||||||
Puntos de muestra | Puntos máximos de muestreo: 20000 | ||||||||||
Resolución de muestreo | 25 cm ~ 8 m | ||||||||||
Resolución de pérdidas | 0,001dB | ||||||||||
Resolución de rango | 0.001m | ||||||||||
índice de refracción | 1.0000~2.0000 | ||||||||||
Precisión de reflexión | ±3d B | ||||||||||
Formato de archivo | Formato de archivo estándar | ||||||||||
Nivel de seguridad | OTDR/LS: Clase 2; VFL: Clase 3B | ||||||||||
Temperatura/ humedad | Temperatura ambiente: - 10 ℃ ~ 50 ℃ Temperatura ambiente de almacenamiento: -40 ℃ ~ +70 ℃ Humedad: 0~90% (sin condensación) | ||||||||||
Tamaño/peso | Tamaño: 130x78x35mm / Peso: 215g (incluye batería) | ||||||||||

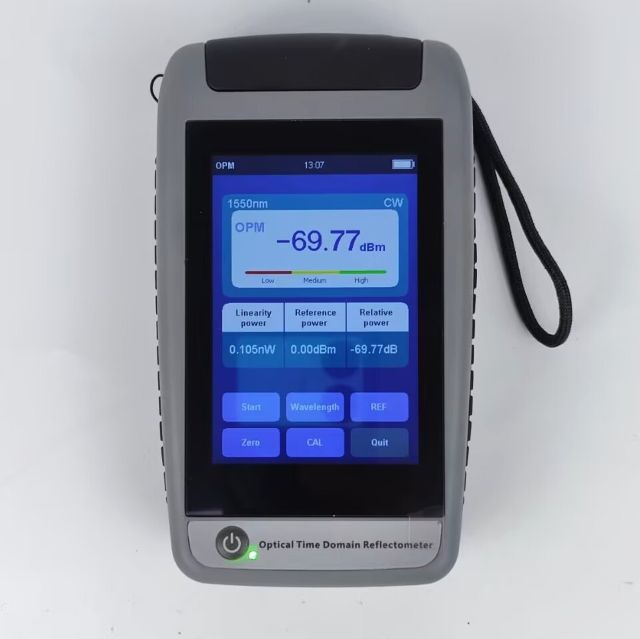

OPM | LS | Otro | |||||||||
longitud de onda | 850/1270/1300/1310/1490/1550 /1577/1610/1625/1650nm | longitud de onda | longitud de onda OTDR | VFL (opcional) | (Rojo) 650 nm: ≥ 10 mW | ||||||
Rango | A:-70~+10dBmB:-50~+26dBm | Tipo de láser | FP-LD/DFB | ||||||||
Frecuencia | 270 Hz/330 Hz/1 kHz/2 kHz | Fuerza | -5dB·m ± 3dB (Ajustar) | Batería | 2000 mAh/3,7 V. | ||||||
Incertidumbre | ±5% | Incertidumbre | ±5% | Adaptador | USB (tipo C) | ||||||
Conector | Universal | Conector | CAROLINA DEL SUR | Memoria | Interior ≥ 400 ,Externo :SD | ||||||
Nuestro mini OTDR combina ocho herramientas esenciales en una unidad portátil para optimizar el diagnóstico de campo. El sistema incluye un mapa de eventos, un medidor de potencia óptica, una fuente de luz estable y un localizador visual de fallas. Los técnicos también pueden utilizar el probador de secuencia de cable Ethernet y la iluminación integrada durante las operaciones nocturnas. La consolidación de estos instrumentos reduce la carga de equipo para los ingenieros en movimiento. Nuestro probador de cables de fibra óptica garantiza capacidades de diagnóstico integrales sin requerir múltiples dispositivos independientes.
Las pruebas de campo requieren energía confiable para soportar largas horas de trabajo continuo en ubicaciones remotas. Nuestro OTDR monomodo portátil incorpora una batería de gran capacidad diseñada para entornos exigentes. La unidad ofrece ocho horas de medición continua con una sola carga. El tiempo de espera se extiende hasta quince horas para garantizar la preparación durante programas de implementación de varios días. La disponibilidad constante de energía minimiza el tiempo de inactividad y mejora la productividad general durante tareas extensas de instalación de red.
Las pruebas de redes ópticas activas plantean riesgos para los equipos de medición sensibles sin los mecanismos de protección adecuados. Nuestro dispositivo admite configuraciones de prueba en línea utilizando un sistema de filtro integrado. El módulo maneja una potencia óptica máxima en línea de 0dBm de forma segura. La protección óptica automática evita activamente que las sobretensiones repentinas dañen los componentes internos críticos. Los ingenieros pueden evaluar con confianza redes en vivo utilizando nuestro probador de fibra FTTH sin interrumpir los servicios de comunicación existentes ni correr el riesgo de fallar el instrumento.
La implementación de fibra en la infraestructura doméstica exige herramientas de medición precisas para instalaciones precisas. Los técnicos confían en nuestro reflectómetro óptico en el dominio del tiempo para verificar la calidad de la conexión en nuevas implementaciones residenciales. El rango dinámico de 22/20 dB identifica con precisión las pérdidas de empalme y las macrocurvaturas a lo largo de la red de distribución. El mapeo claro de eventos simplifica los datos de seguimiento complejos en formatos legibles para un análisis rápido. Las pruebas iniciales precisas evitan futuras llamadas de servicio y garantizan la entrega de banda ancha de alta velocidad a los usuarios finales.
La localización rápida de fallas es fundamental para minimizar las interrupciones del servicio en las redes de comunicación activas. Los equipos de mantenimiento utilizan nuestro OTDR monomodo portátil para detectar rápidamente roturas de cables y eventos de alta pérdida. El dispositivo detecta problemas dentro del rango de prueba de 60 km con una alta resolución de muestreo. Identificar la ubicación física exacta de una falla acelera el proceso de reparación y reduce el tiempo de inactividad de la red. Los programas de inspección de rutina se benefician del tiempo de inicio rápido y la interfaz intuitiva de nuestras herramientas de diagnóstico.
Transportar equipos pesados ralentiza a los técnicos que trabajan en entornos exteriores desafiantes. La construcción liviana de 215 g de nuestro mini OTDR reduce significativamente la tensión física durante las tareas diarias. El formato compacto de 130 x 78 x 35 mm cabe fácilmente en cinturones de herramientas estándar o bolsillos de uniforme. Una pantalla táctil receptiva de 5,5 pulgadas permite a los usuarios navegar por los menús rápidamente incluso con guantes protectores. Las configuraciones de medición inteligentes eliminan configuraciones manuales complejas para acelerar el flujo de trabajo general de las pruebas.
La adquisición de instrumentos de diagnóstico separados ejerce presión sobre los presupuestos de equipos para los proveedores de servicios de comunicación. La consolidación de ocho funciones en nuestro probador de cables de fibra óptica reduce el costo total de propiedad. La compra de una única unidad multifuncional reduce los gastos continuos de calibración y mantenimiento asociados con múltiples dispositivos. El suministro directo de fábrica garantiza precios competitivos sin comprometer la precisión de las mediciones o la calidad de construcción. El robusto diseño de hardware proporciona confiabilidad a largo plazo para maximizar el retorno de la inversión para los clientes empresariales.
Nanjing SKYCOM Communications Ltd opera como proveedor exclusivo de dispositivos avanzados de mantenimiento de fibra con una planta de producción de 3.000 metros cuadrados. Nuestro equipo de ingeniería perfecciona continuamente el rendimiento del producto para cumplir con estrictos estándares de calidad internacionales. Contamos con las certificaciones ISO9000 e ISO14000 para garantizar una excelencia de fabricación constante y responsabilidad ambiental. Clientes de todo el mundo confían en nuestras soluciones de prueba para proyectos críticos de infraestructura de telecomunicaciones. Nuestro equipo de soporte experto brinda asistencia técnica oportuna y soluciones personalizadas para abordar requisitos operativos específicos.
Sí, los modelos equipados con filtro admiten pruebas en línea con una potencia óptica máxima de 0 dBm.
El dispositivo mide con precisión longitudes de fibra óptica monomodo que superan los 60 kilómetros.
La batería integrada proporciona 8 horas de medición continua y 15 horas de tiempo de espera.
El dispositivo cuenta con una sensible pantalla táctil capacitiva a color de 5,5 pulgadas diseñada para un funcionamiento eficiente en el campo.
