T-FI350
SKYCOM
El identificador de fibra óptica SKYCOM T-FI350 está diseñado para identificar la dirección de la fibra óptica transmitida y mostrar la potencia relativa del núcleo sin dañar la fibra doblada. Cuando hay tráfico, el instrumento activa un tono audible intermitente para que los técnicos puedan reconocer una línea activa durante el mantenimiento.
Además de la dirección del tráfico, el T-FI350 reconoce señales de modulación a 270 Hz, 1 kHz y 2 kHz . Cuando se detecta una frecuencia de modulación, se activa un tono audible continuo. Esta combinación de indicación de dirección, visualización de potencia y reconocimiento de frecuencia permite que un instrumento admita varias tareas comunes de identificación de fibra activa.

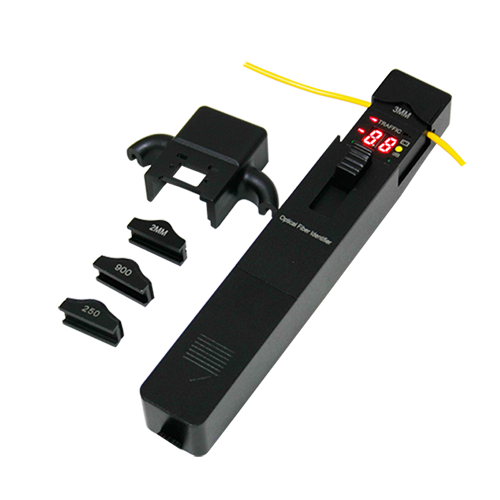

Se suministran cuatro cabezales adaptadores reemplazables para fibra o cable de La carcasa metálica está diseñada para uso repetido en el campo, mientras que el parasol mejora la visibilidad durante la medición. La energía es suministrada por una batería alcalina de 9V. Ø0,25, Ø0,9, Ø2,0 y Ø3,0 .
Operación "ONE KEY" fácil de usar.
Identifica la dirección del tráfico y tonos de frecuencia de 270 Hz, 1 kHz y 2 kHz con advertencia audible.
Muestra la potencia relativa del núcleo durante la identificación de fibra activa.
Sunshade admite pruebas de campo más precisas en condiciones de mucha luz.
Cabezales adaptadores fáciles de reemplazar para múltiples diámetros de fibra y cable.
Carcasa de metal duradera y construcción de calidad.
Indicación de baja potencia para el estado de la batería.
Tipo | T-FI350 |
|---|---|
Rango de longitud de onda identificado | 800-1700 nanómetro |
Tipo de señal identificada | CW, 270Hz±5%, 1kHz±5%, 2kHz±5% |
Tipo de detector | Ø1mm InGaAs 2uds |
Tipo de adaptador | Ø0.25 (Aplicable para Fibra Desnuda), Ø0.9 (Aplicable para Cable Ø0.9) |
Dirección de la señal | LED izquierdo y derecho |
Rango de prueba de dirección única (dBm, CW/fibra desnuda de 0,9 mm) | -46~10(1310nm) |
Rango de prueba de potencia de señal (dBm, CW/fibra desnuda de 0,9 mm) | -50~+10 |
Visualización de frecuencia de señal (Hz) | 270, 1k, 2k |
Rango de prueba de frecuencia (dBm, valor promedio) | Ø0,9, Ø2,0, Ø3,0: -30~0 (270Hz,1KHz); -25~0 (2KHz) |
Pérdida de inserción (dB, valor típico) | 0,8 (1310 nm) |
Batería alcalina (V) | 9 |
Temperatura de funcionamiento (°C) | -10-+60 |
Temperatura de almacenamiento (°C) | -25-+70 |
Dimensión (mm) | 196X30.5X27 |
Peso (gramos) | 200 |
Identificación de fibra activa durante la instalación o el mantenimiento de telecomunicaciones y FTTH.
Verificación de ruta de fibra mediante indicación de dirección y reconocimiento de tonos de modulación.
Comprobación de potencia óptica relativa sin desconectar el enlace activo.
Solución de problemas de campo en fibra desnuda y cable de 0,9 mm, 2,0 mm o 3,0 mm.
Estándar | Cantidad |
|---|---|
Identificador de fibra óptica T-FI350 | 1 |
cabezales adaptadores | 4 |
Batería alcalina | 1 |
manual de usuario | 1 |
Bastoncillo de algodón y estuche de transporte suave | 1 |
