SKYCOM
T-FI450

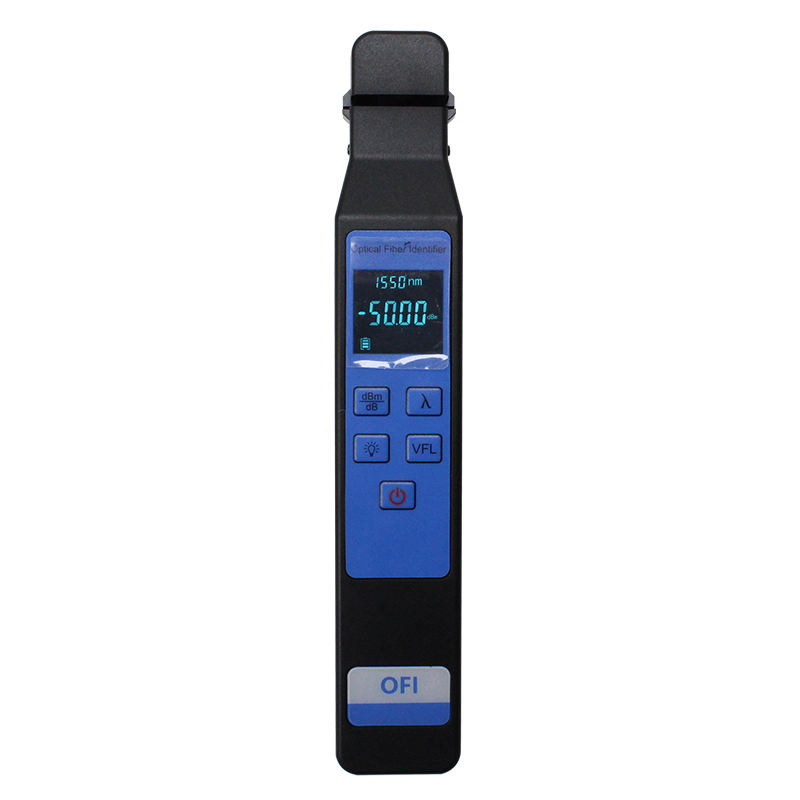

El identificador de fibra óptica TFI3306E es un instrumento de prueba integral desarrollado para la construcción y el mantenimiento de enlaces de fibra óptica. Conserva la función convencional de identificación de fibra no destructiva en cualquier posición en fibra monomodo o multimodo, al tiempo que integra un medidor de potencia óptica y una función de localización visual de fallas con luz roja en una unidad portátil.
El dispositivo de prueba metálico 4 en 1 admite fibra o cable Durante las pruebas en línea, el instrumento identifica la dirección de la señal y la frecuencia de modulación mientras mantiene baja la pérdida de inserción. La pantalla a color consolida la información de la prueba para los técnicos de campo. de 250 um, 900 um, 2 mm y 3 mm .
El módulo OPM estándar proporciona longitudes de onda de prueba comunes de 850 nm a 1625 nm, mientras que el módulo VFL utiliza una fuente de 650 ± 10 nm con una potencia de salida de al menos 10 mW. Juntas, estas funciones respaldan la identificación, las pruebas de energía y el rastreo de fallas visibles sin necesidad de instrumentos portátiles separados.
Visualización de pantalla a color.
Dispositivo de prueba 4 en 1 de estructura metálica para fibra óptica de 250/900um y de 2 a 3mm.
Identificación de dirección de potencia en línea y detección de frecuencia.
Baja pérdida de inserción y rango dinámico de prueba práctico.
Función de medidor de potencia óptica ordinaria incorporada que incluye detección de frecuencia.
Función VFL incorporada.
Aviso de batería baja.
Modelo | Identificador de fibra óptica TFI3306E |
|---|---|
Módulo identificador | |
Rango de longitud de onda (nm) | 800～1700 |
Tipo de sonda | InGaAs |
Tipo de adaptador (mm) | 250 um, 900 um, 2 mm, 3 mm |
Frecuencia de modulación (Hz) | CW, 270, 1K, 2K |
Rango de detección de visualización de señal de fibra óptica (dBm) | +13～-50 |
Rango de detección de dirección de señal (dBm) Valor típico | +13～-35 |
Indicación de frecuencia de señal (Hz) | 270,1K,2K |
Rango de detección de frecuencia de señal (dBm) Valor típico | +13～-30 |
Módulo OPM estándar | |
Longitud de onda de prueba (nm) | 850、1300、1310、1490、1550、1625 |
Rango de prueba de potencia (dBm) | +26～-50 |
Unidad | dBm、dB、xW |
Relación de resolución (dB) | 0.01 |
Incertidumbre (dB) | ≤0,5 |
Interfaz de prueba | Interfaz universal de Φ 2,5 mm |
módulo VFL | |
Longitud de onda (nm) | 650±10 |
Potencia de salida (mW) | ≥10 |
Interfaz de prueba | Interfaz universal de Φ 2,5 mm |
Otros | |
Pantalla de visualización | LCD en color |
Fuente de alimentación | 2 pilas AA de 1,5 V. |
Temperatura de funcionamiento (℃) | -20～+60 |
Temperatura de almacenamiento (℃) | -30～+70 |
Dimensión (mm) sin botón de extracción | 220*38*28 |
Peso (g) sin pilas | 145 |
Identificación de fibras durante la construcción y mantenimiento de redes vivas.
Medición de potencia óptica en longitudes de onda de acceso común y de telecomunicaciones.
Localización visible de fallos para roturas, dobleces y fallos de conexión.
FTTH, acceso a telecomunicaciones y resolución de problemas de enlaces de fibra donde se requieren múltiples funciones de prueba.

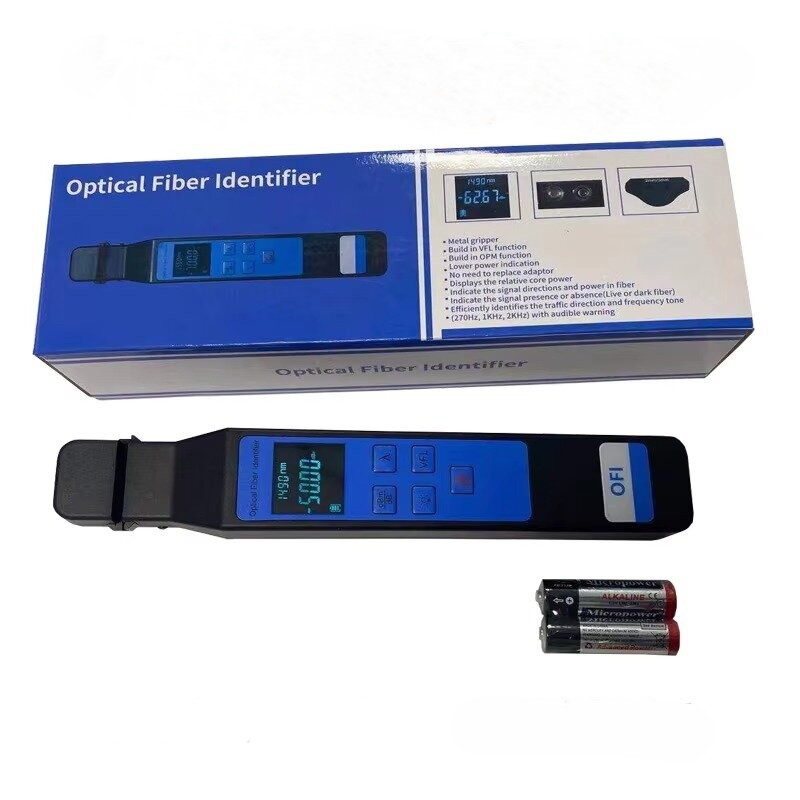

No. | Nombre | Cantidad/unidad |
|---|---|---|
1 | Dispositivo principal | 1 |
2 | manual de usuario | 1 |
3 | Proceso de dar un título | 1 |
4 | bolsa de transporte | 1 |

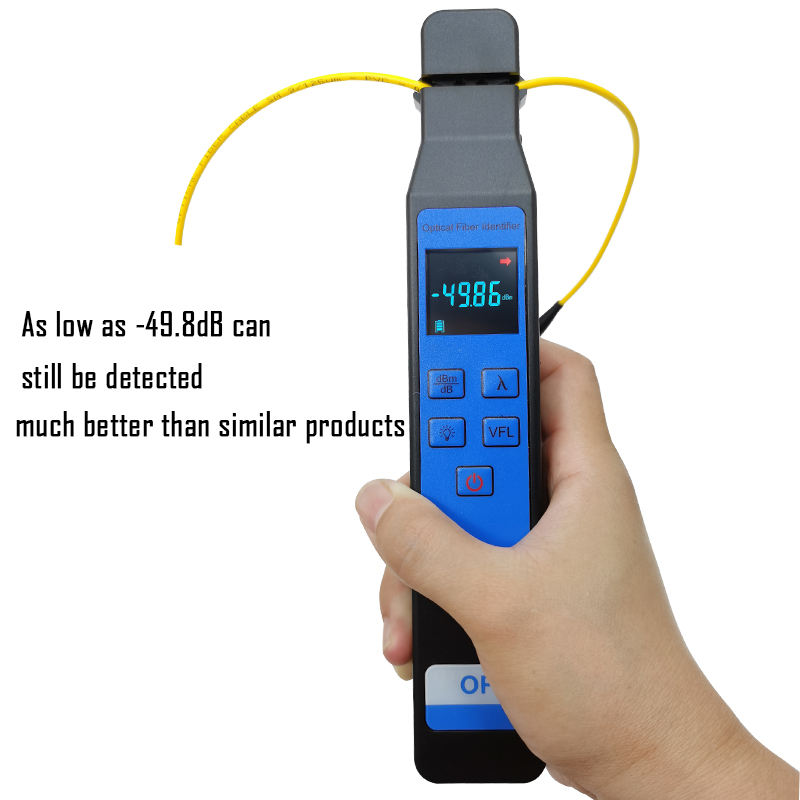

Datos de prueba relevantes a @1550 nm.
