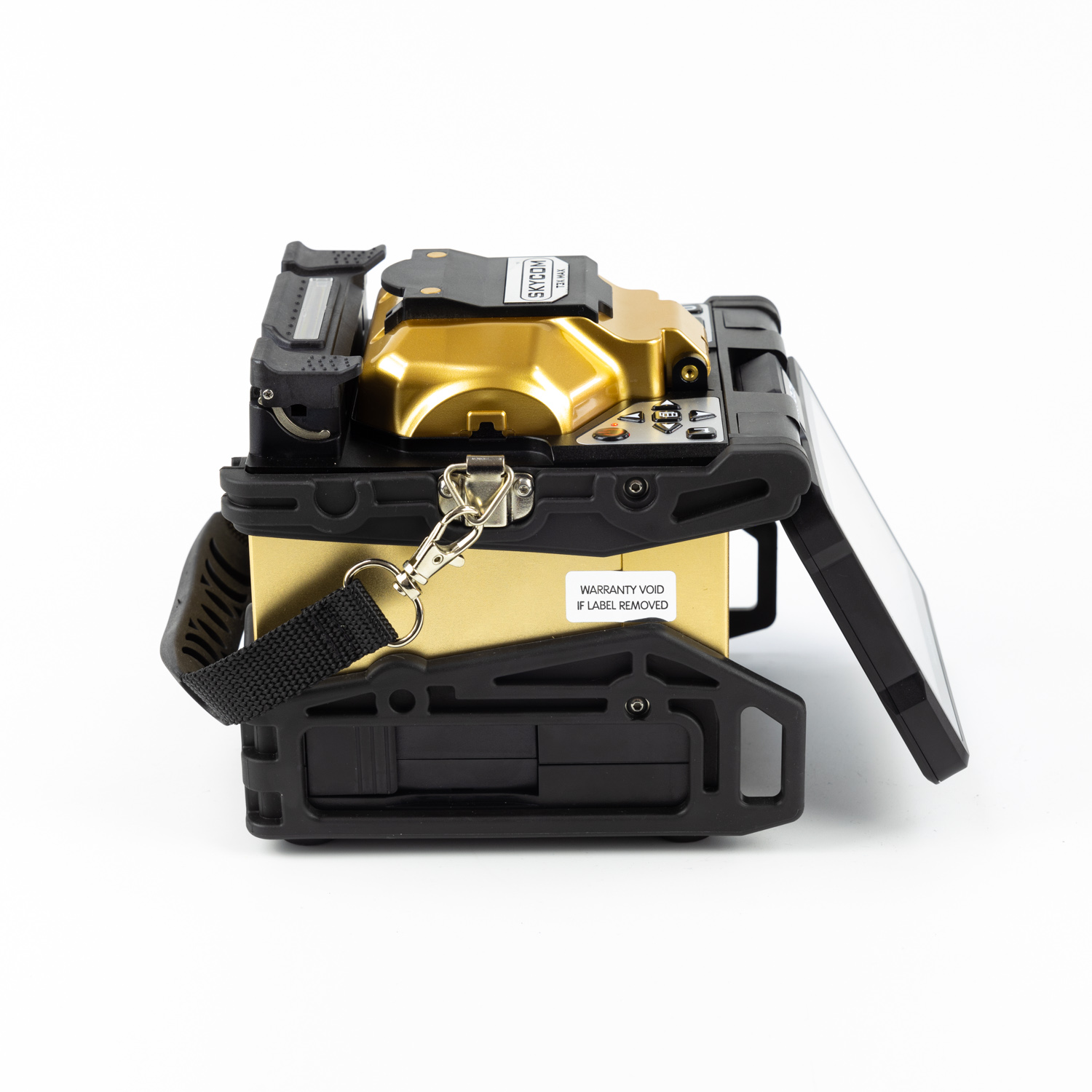

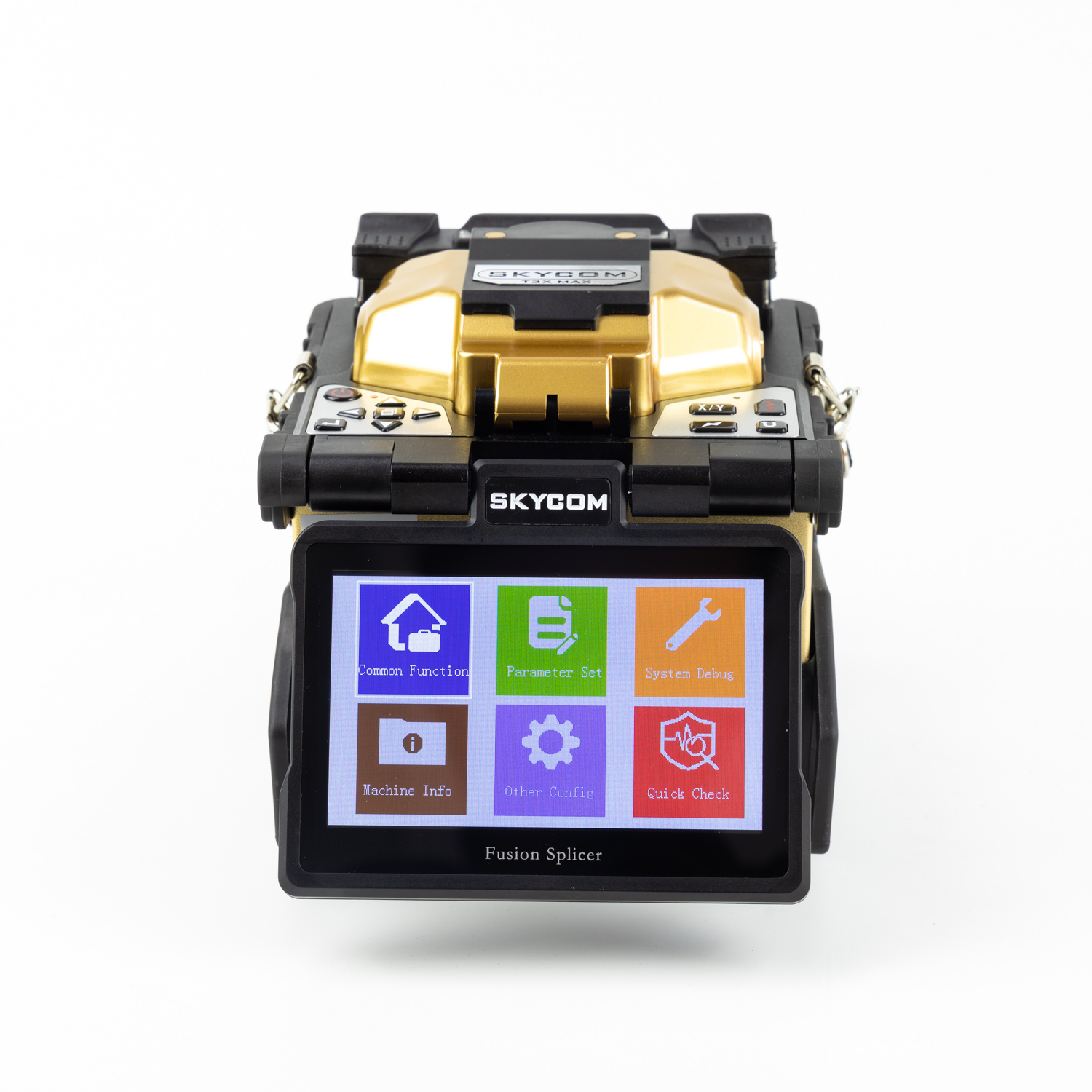

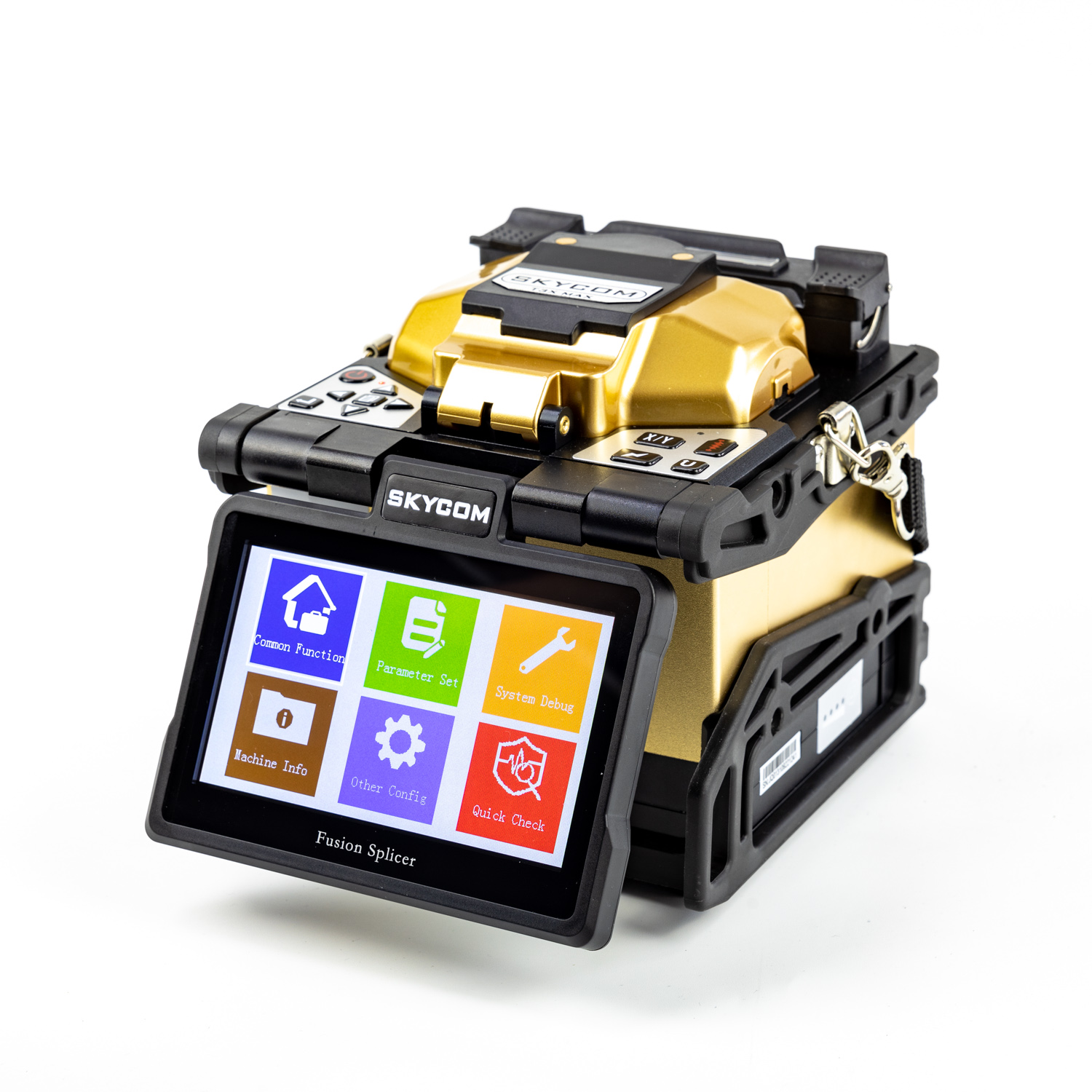

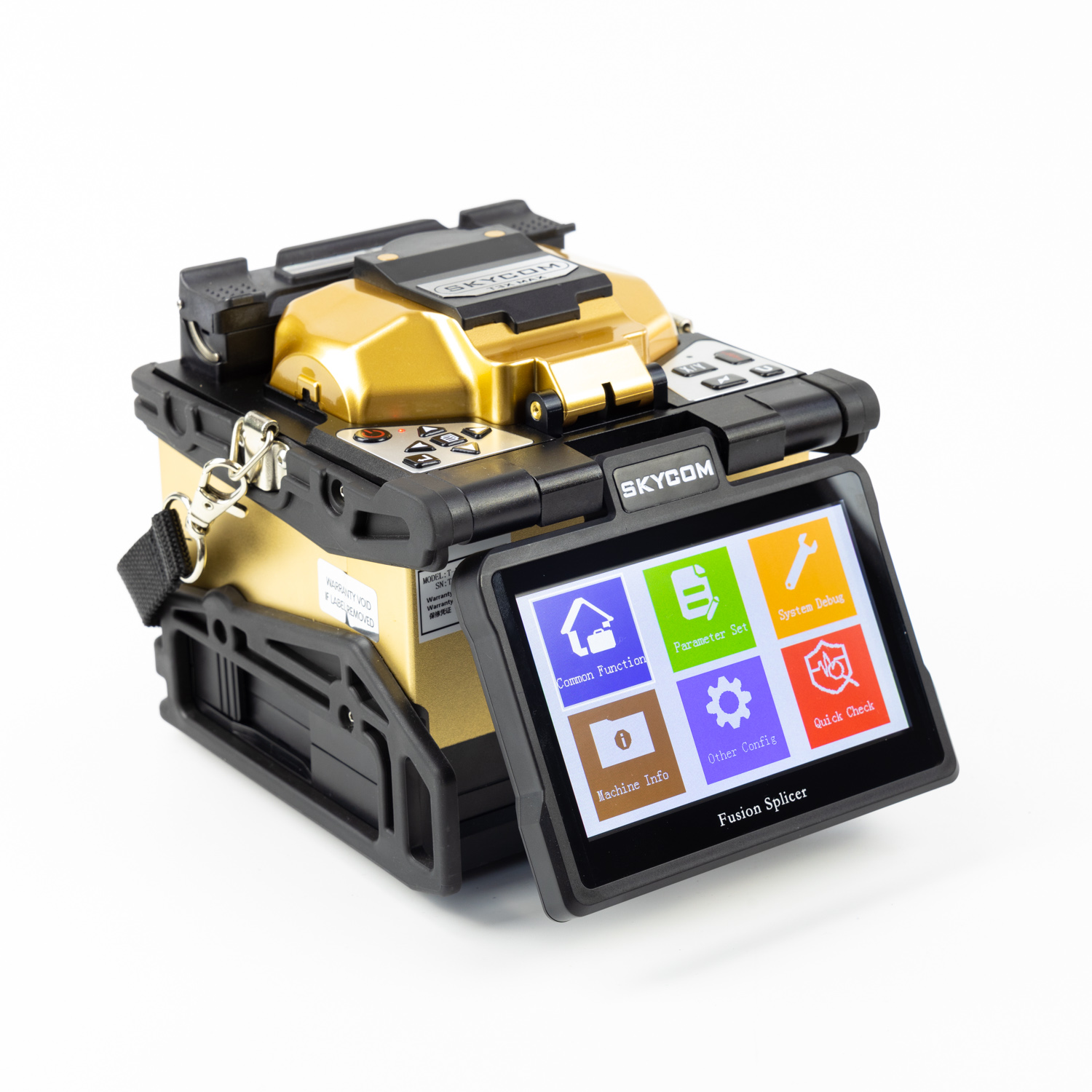

El SKYCOM T3X-MAX representa una solución de alto rendimiento para proyectos de fibra óptica exigentes que requieren una alineación central confiable. Nuestra empalmadora por fusión de fibra de precisión integra una pantalla táctil de alta resolución de cinco pulgadas con una batería de litio duradera que admite hasta 220 ciclos continuos. Los técnicos de telecomunicaciones se benefician de capacidades de empalme rápido en ocho segundos y calentamiento de tubos en veinte segundos. Diseñamos nuestra máquina empalmadora de fibra óptica para ofrecer una precisión constante en diferentes condiciones ambientales. Los profesionales pueden gestionar fácilmente una gran cantidad de datos a través de un almacenamiento interno sustancial diseñado para diez mil resultados de empalme.
Fibras aplicables | SM, MM, NZ-DS, EDF, Pigtail, Cable (alambre aislado con goma), Conector SC/LC/FC (función opcional) |
Pérdida promedio de empalme | 0,02 dB (SM), 0,01 dB (MM), 0,04 dB (NZDS), 0,04 dB (EDF) |
Diámetro de fibra | Revestimiento: 80-150 μm, Recubrimiento: 100-3000 μm |
Longitud de fibra cortada | 5 mm a 16 mm |
Pérdida de retorno | ≥60dB |
Prueba de tensión | 2,0 N (200 gf) (Estándar) |
Tiempo típico de empalme | 8 segundos |
Tiempo de calentamiento típico | 20 segundos |
Programa de empalme | 50 grupos |
Longitud de la manga de protección | 40 mm, 45 mm, 60 mm |
Idioma de funcionamiento | Chino, Inglés, Francés, Portugués, Español, Ruso |
Condiciones de funcionamiento | -10~+50°C (temperatura de funcionamiento), 0~95% RH (humedad), 0~5000m(altitud) |
Fuente de alimentación | Adaptador de CA: voltaje de entrada de 100~240 V, 50/60 Hz; Voltaje de salida de 15 V, 5 A (CC) Batería de litio interna: 11,1 V, 6,0 AH |
Monitor | Pantalla táctil de 5 pulgadas de alta resolución |
Ampliación de imagen de fibra | Eje X o Y Vistas por separado con aumento de 520x o simultáneamente 230x |
Almacenamiento del resultado del empalme | 10.000 empalmes, 100 imágenes |
Vida del electrodo | 3.500 veces |
Modelo de empalme | Automático, Manual, totalmente automático e inteligente |
Dimensions | 130 (ancho) x 138 (profundidad) x 135 (alto) mm; |
Peso | 1,69 kg sin batería; |
Identificador de fibra | Identifique automáticamente la fibra SM o MM |
Nuestra empalmadora de fibra de alineación central utiliza sofisticados sistemas de imágenes para garantizar una pérdida mínima de señal en las redes. Los operadores obtienen una visibilidad incomparable a través de vistas independientes de los ejes X o Y con un aumento de 520x. El modo de visualización simultánea proporciona un aumento de 230x para una verificación completa de la alineación antes de la operación. Esta capacidad de inspección óptica detallada garantiza conexiones óptimas para infraestructura crítica. Los ingenieros de redes confían en estas cámaras de gran aumento para mantener estándares profesionales estrictos durante implementaciones complejas.
La eficiencia sigue siendo fundamental para el diseño de nuestro equipo de empalme FTTH para implementaciones de fibra a gran escala. El sistema completa un empalme estándar en solo ocho segundos y requiere solo veinte segundos para el calentamiento promedio de un tubo. Esta velocidad de procesamiento acelerada reduce significativamente los plazos generales del proyecto para las instalaciones de redes empresariales. Los técnicos pueden maximizar la productividad diaria sin sacrificar la integridad estructural de la conexión de fibra. El procesamiento térmico optimizado se adapta perfectamente a las longitudes de mangas de protección estándar.
Las operaciones de campo extendidas exigen la administración de energía resistente diseñada en nuestra empalmadora de fusión de telecomunicaciones . La batería de litio interna proporciona energía sostenida durante aproximadamente doscientas veinte operaciones continuas con carga completa. Los técnicos de campo pueden ejecutar con confianza tareas de un día completo sin necesidad de interrupciones frecuentes para recargar. El dispositivo también cuenta con una amplia capacidad de memoria capaz de retener diez mil resultados de empalmes individuales junto con cien imágenes. Esta gestión integrada de datos simplifica la documentación posterior del proyecto y los informes de control de calidad.
Nuestra herramienta de precisión sirve como un dispositivo esencial para los técnicos que establecen conectividad troncal en entornos urbanos. El equipo maneja estrictos requisitos de rendimiento necesarios para centros de datos y concentradores de redes centrales. El empalme consistente de bajas pérdidas garantiza una transmisión de datos confiable a través de extensas distancias metropolitanas. Los desarrolladores de infraestructura dependen de esta precisión para evitar la degradación de la señal en sistemas de banda ancha de alta capacidad. El diseño versátil se adapta a varios tipos de fibra que se encuentran durante las complejas actualizaciones de telecomunicaciones municipales.
Las instituciones financieras y las instalaciones gubernamentales requieren una seguridad absoluta de los datos comenzando en la capa de la red física. Nuestro T3X-MAX facilita la construcción precisa de estas redes empresariales sensibles con precisión profesional. Los técnicos utilizan los modos de empalme automatizados para adaptarse a desafíos ambientales específicos en el sitio. La construcción robusta soporta condiciones de campo exigentes manteniendo al mismo tiempo una precisión de laboratorio. Las conexiones físicas confiables establecidas por el dispositivo garantizan la estabilidad a largo plazo para las comunicaciones empresariales de misión crítica.
La velocidad de implementación en campo aumenta drásticamente cuando los técnicos utilizan nuestras soluciones de conexión de fibra optimizadas. La interfaz intuitiva y la pantalla táctil receptiva minimizan la curva de aprendizaje para los nuevos operadores que ingresan al campo. La identificación automatizada de fibras y los modelos de empalme inteligentes reducen los errores de configuración manual durante proyectos de gran volumen. La fuerte resistencia ambiental protege la óptica interna durante tareas exigentes. Los equipos completan sus cuotas de instalación diarias más rápido y mantienen una calidad de conexión excepcional.
Las métricas de rendimiento consistentes influyen directamente en la vida útil y la estabilidad de la red de fibra óptica instalada. Nuestro equipo mantiene una pérdida de empalme promedio notablemente baja para preservar la integridad de la señal en numerosas conexiones. La vida útil prolongada del electrodo de tres mil quinientos usos garantiza una calidad operativa sostenida antes de que sea necesario realizar mantenimiento. Los gerentes de proyectos experimentan menos fallas de red y menos llamadas para solucionar problemas después de la implementación inicial. En última instancia, esta confiabilidad reduce el costo total de propiedad para los proveedores de servicios de telecomunicaciones.
Mantenga presionado el botón de encendido; espere la autocomprobación de la pantalla de alta resolución. Inspeccione la limpieza de los soportes de la cámara, la lente y la fibra.
Pele la cubierta de fibra con precisión, dejando ~10 mm de fibra expuesta. Utilice herramientas de limpieza de alta precisión para los extremos de las fibras. Seleccione el modo correcto para el tipo de fibra (monomodo o multimodo).
Coloque las fibras en los soportes y seleccione el modo apropiado: Auto / Manual / Full-Auto. Utilice un gran aumento para garantizar una alineación precisa y una pérdida mínima de empalme. Realizar calentamiento del tubo; ajuste el tiempo manualmente si se utilizan tubos termorretráctiles especiales.
Verifique la pérdida de empalme y la alineación de la fibra en la pantalla; asegúrese de que cumpla con los estándares de la red central. Guarde o exporte registros de empalme para documentación. Reemplace los electrodos periódicamente para mantener la precisión de laboratorio. Consejos: T3X-MAX está diseñado para entornos de alta precisión; La alineación avanzada y la capacidad multimodo garantizan resultados óptimos en todo momento.
Nanjing SKYCOM Communications Ltd ha impulsado continuamente la innovación en herramientas de mantenimiento de fibra óptica desde nuestra creación. Operamos una instalación de fabricación especializada de tres mil metros cuadrados equipada con tecnología de producción avanzada. Nuestro dedicado equipo de investigación y desarrollo garantiza el estricto cumplimiento de los estándares ISO de calidad y gestión ambiental. Entregamos constantemente hardware de red confiable a los principales operadores de telecomunicaciones y proyectos de infraestructura global. Los clientes confían en nuestros rigurosos protocolos de prueba y experiencia probada en la industria para implementaciones críticas.
Nuestro dispositivo utiliza tecnología avanzada de alineación de núcleos e imágenes de gran aumento para proporcionar una pérdida de empalme extremadamente baja y una precisión de nivel profesional para proyectos de infraestructura críticos.
Sí, ofrece modos Auto, Manual y Totalmente automático para adaptarse a las diferentes necesidades del proyecto y tipos de fibra.
Sí, el equipo permite a los operadores guardar y exportar datos de empalme, incluidas imágenes y resultados de pérdidas, para informes y verificación del proyecto.
