T-308X
SKYCOM
Introducción del producto

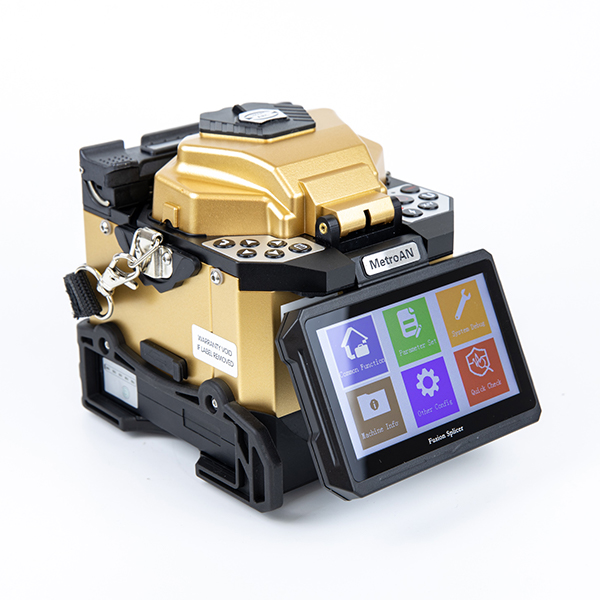

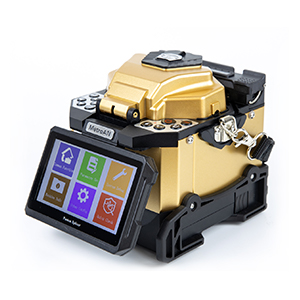

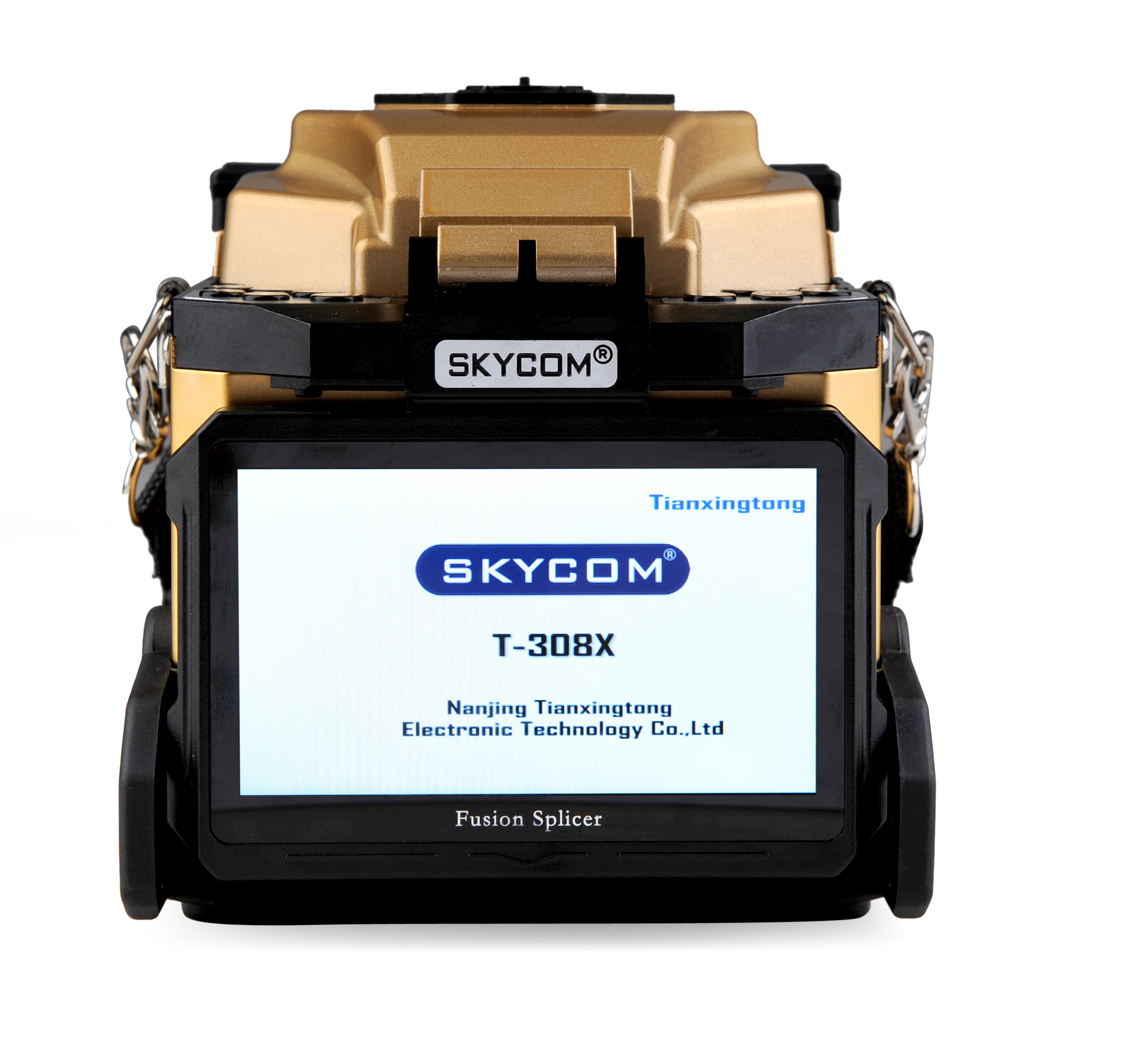

La empalmadora por fusión de funciones completas SKYCOM T308X es un dispositivo de conexión de fibra óptica profesional integrado con imágenes de alta precisión y tecnología de empalme confiable. Cuenta con una pantalla LCD giratoria de 4,3 pulgadas, alineación del núcleo PAS y un aumento de 520x para obtener resultados precisos. Con un tiempo de empalme de 9 s, un calentamiento de 20 s y una batería que admite 220 operaciones, garantiza una alta eficiencia. Ligero y resistente, es ideal para aplicaciones de red troncal y FTTx.
Ventaja del producto
● Tiempo de empalme típico: 9 s
● Modo de calefacción: opcional, tiempo típico de calentamiento del tubo de 20 s.
● Batería de litio recargable: hasta 220 ciclos continuos de calor y empalme después de una carga completa
● Ampliación del eje: 520x para el eje X/Y por separado
● Potencia del arco: se ajusta automáticamente por presión/temperatura, sin pruebas de arco frecuentes
● Empalme/calentamiento: Totalmente automático
● Procesamiento de imágenes: tecnología recientemente desarrollada
● Alineación central: nueva tecnología PAS, precisión mejorada
● Red aplicable: transmisión troncal de 100 km
● Modelo equivalente: Coincide con INNO V5

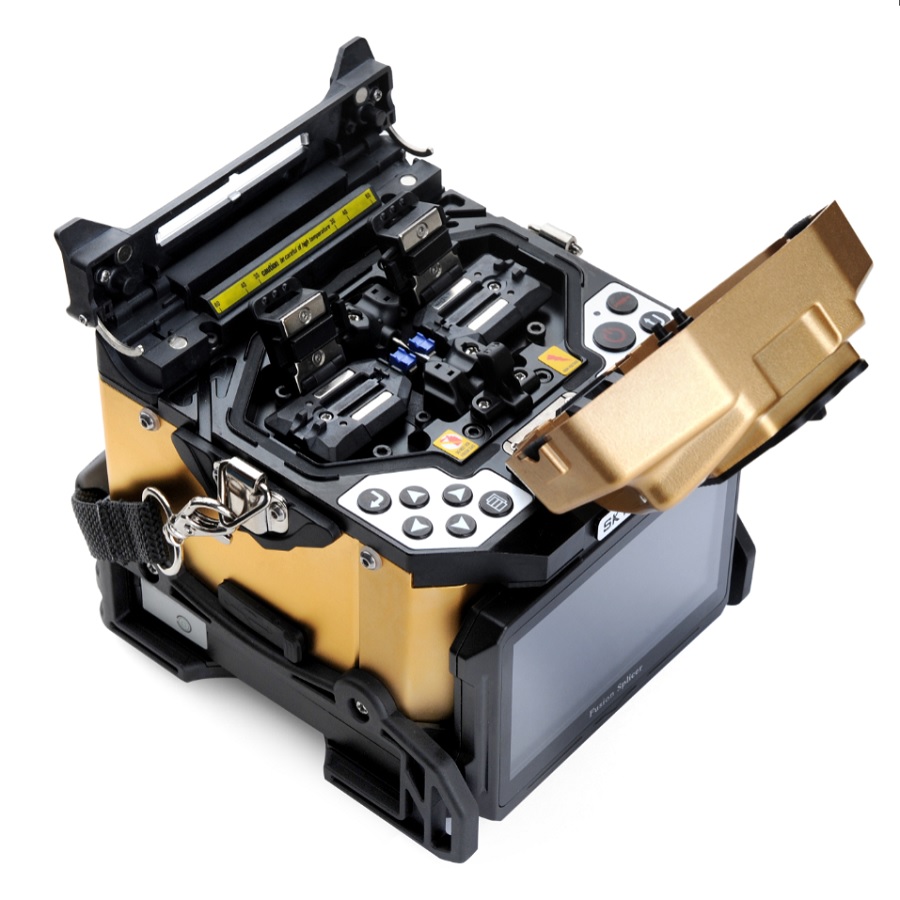

● Resistencia al viento/polvo: nueva dirección resistente al viento, mejor localizador
● Diseño portátil: 1,29 kg (sin batería)

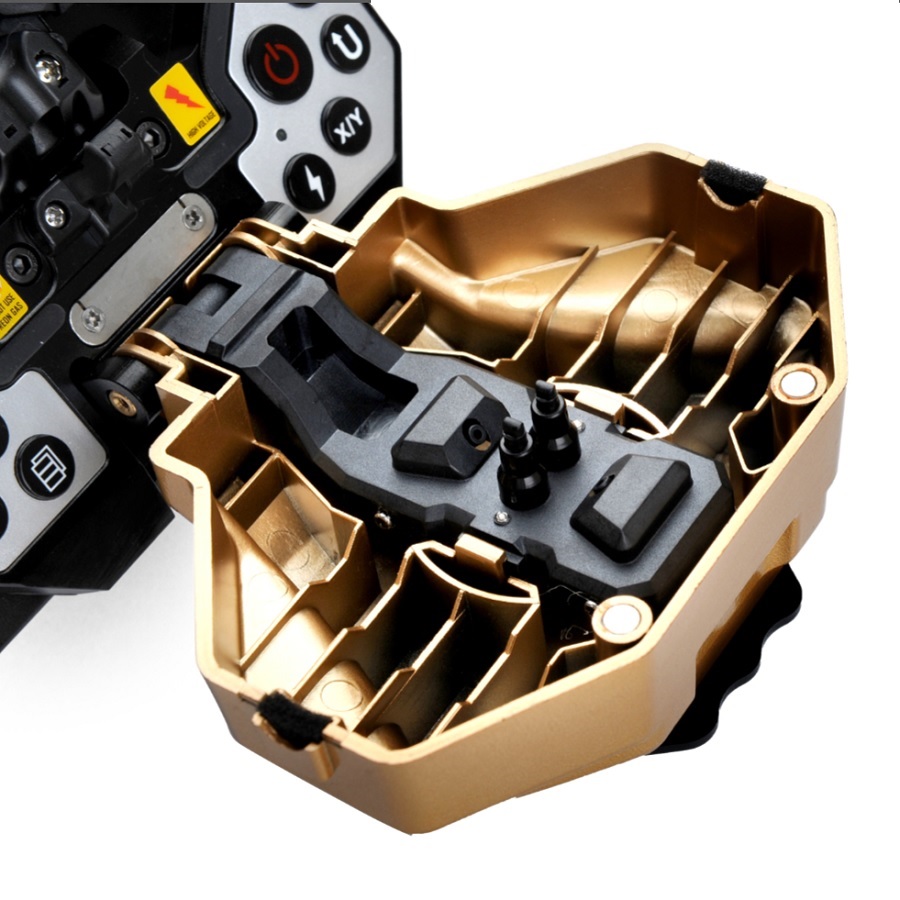

● soporte de fibra con tecnología patentada: accesorio 3 en 1
o
● Rendimiento estable y alta calidad: Garantiza una pérdida de empalme ultrabaja (0,02 dB SM, 0,01 dB MM, 0,04 dB NZDS) y una pérdida de retorno ≥60 dB para una transmisión de señal confiable.
● Alta eficiencia: completa el empalme en 9 segundos y el calentamiento en 20 segundos, lo que mejora enormemente el flujo de trabajo en campo.

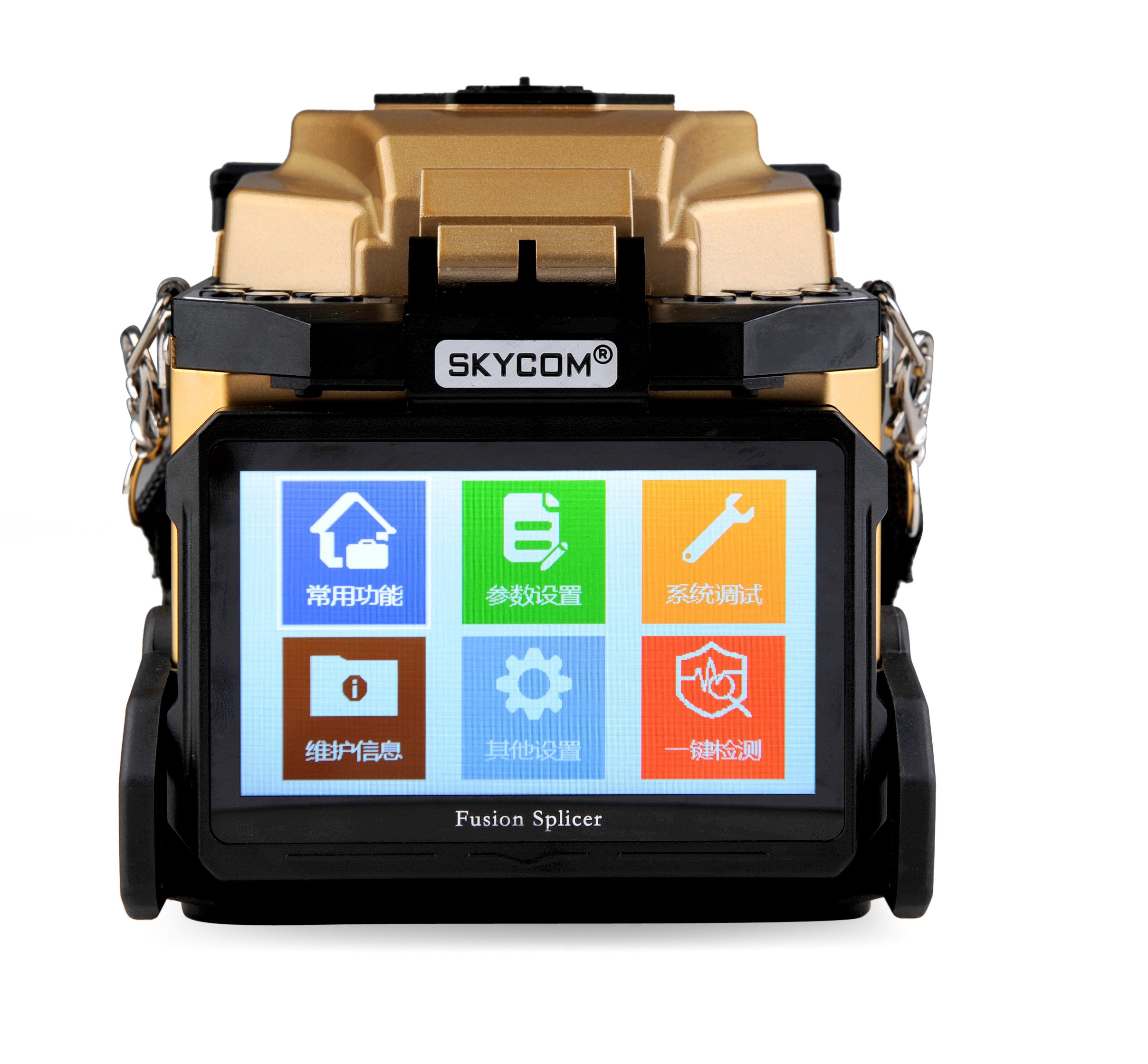

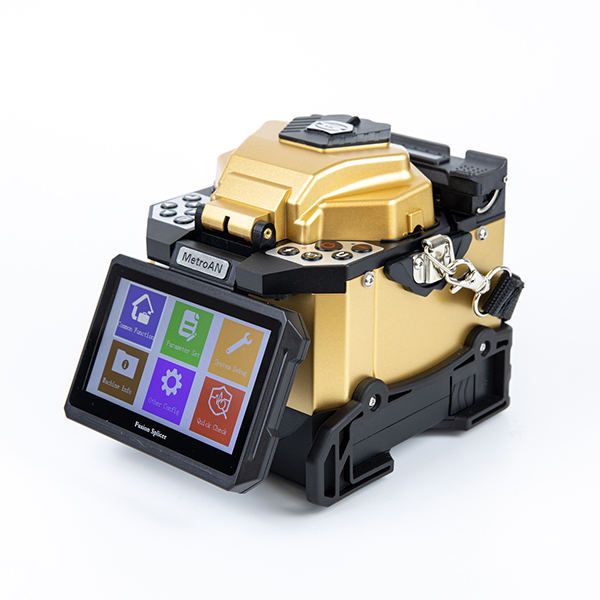

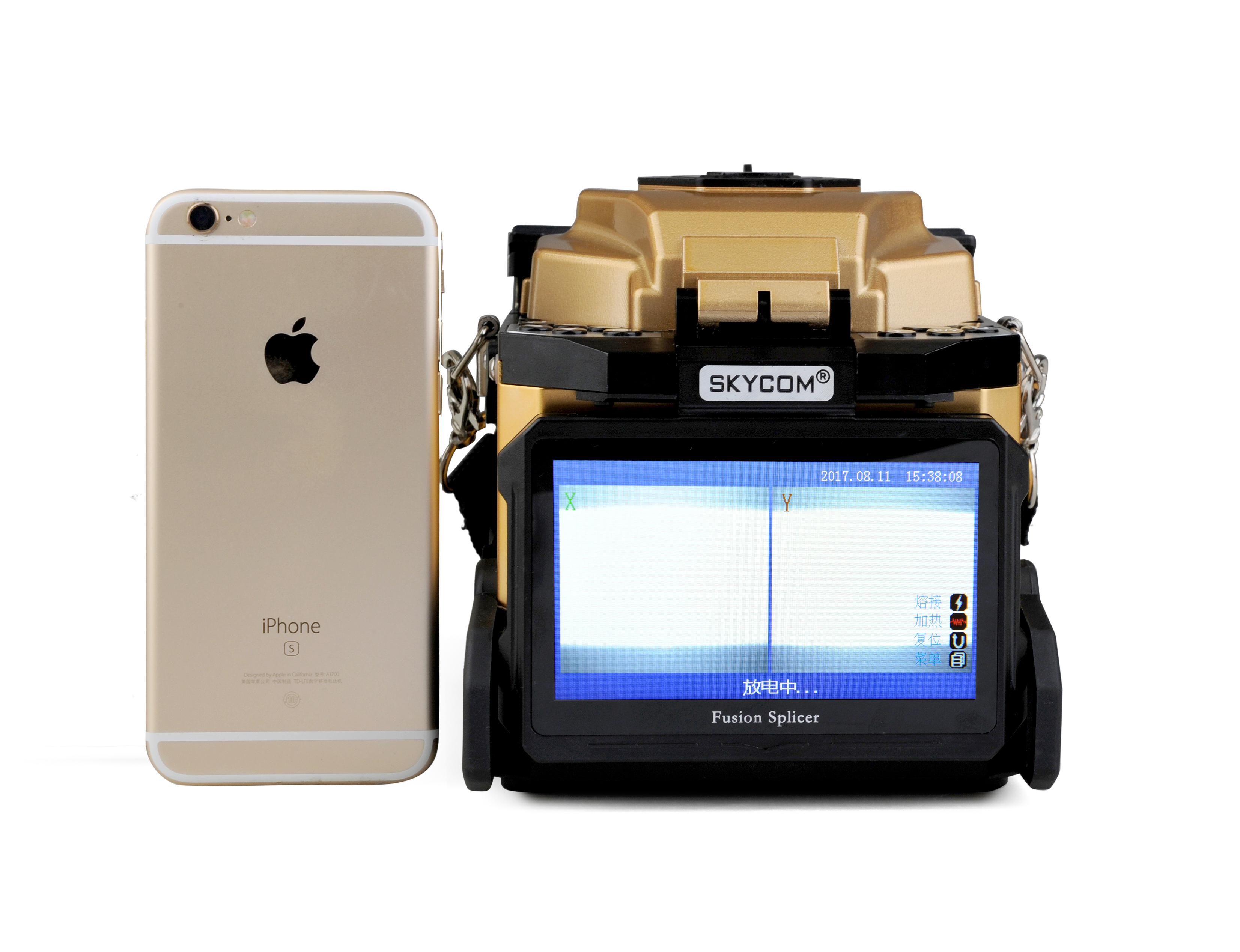

● Operación clara: Cuenta con una pantalla LCD HD giratoria de 4,3 pulgadas para una visualización y alineación precisas de la fibra.
● Amplia compatibilidad: Admite cables de acometida SM (G.652/657), MM (G.651), EDF y FTTH.
● Robusto y versátil: funciona en condiciones adversas (de -10 ℃ a 50 ℃, 0–95 % de humedad relativa) y admite varios idiomas, ideal para proyectos troncales, FTTx y de telecomunicaciones.
Parámetros técnicos
Fibras aplicables | SM, MM, NZ-DS, EDF, cable flexible, FTTH |
Pérdida promedio de empalme | 0,02 dB (SM), 0,01 dB (MM), 0,04 dB (NZDS), 0,04 dB (EDF) |
Pérdida de retorno | ≥60dB |
Prueba de tensión | 2,0 N (200 gf) (estándar) |
Programa de empalme | 50 grupos |
Bus termorretráctilh | 20 mm, 40 mm, 60 mm |
Idioma | Chino, Inglés |
Condiciones ambientales | -10~+50℃(temperatura de funcionamiento),0~95% RH (humedad), 0~5000m(altitud) |
Fuente de alimentación | Adaptador de CA: voltaje de entrada de 100 ~ 240 V, 50/60 Hz; 12V, 5A |
Batería | 12V 5200mAh |
Dimensions | 120 (ancho) * 120 (largo) * 130 (alto) mm |
Peso | 1,29 kg + 0,37 kg (batería) |
Monitor | Pantalla LCD colorida de alta resolución de 4,3 pulgadas |
Fibras aplicables | Sencillo/SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655), cable de acometida FTTH, conector SC/LC/FC (opcional) |
Pérdida promedio de empalme | 0,02 dB (SM), 0,01 dB (MM), 0,04 dB (NZDS), 0,04 dB (EDF) |
Pérdida de retorno | ≥60dB |
Tiempo de empalme rápido | 8 segundos |
Tiempo de calentamiento rápido | 20 segundos |
Idioma de funcionamiento | Chino, Inglés, Francés, Portugués, Español, Ruso |
Condiciones de funcionamiento | -10~+50°C (temperatura de funcionamiento), 0~95% RH (humedad), 0~5000m(altitud) |
Ampliación de imagen de fibra | X o Y por separado 520 veces o simultáneamente 270 veces |
Pérdida estimada de empalme | Disponible |
Detección del ángulo de corte | Disponible |
Almacenamiento del resultado del empalme | 6.000 grupos de los últimos resultados de empalme, 100 imágenes |
Fuente de alimentación | Batería de litio interna: 10,95 V, 5,2 Ah, 5200 mAh, hasta 220 veces de empalme y calor |
Dimensions | 124(Ancho)*131(Alto)*121(Profundidad)mm |
Peso | 1,36 kg (sin batería) |
Usos del producto
1. Construcción de redes troncales y de larga distancia
El T308X es ideal para construir y mantener redes troncales de larga distancia que superen los 100 km. Su tecnología de alineación de núcleo PAS garantiza una pérdida ultrabaja (0,02 dB SM) y una alta pérdida de retorno (≥60 dB), satisfaciendo las estrictas demandas de la transmisión de datos de alta velocidad. La estabilidad y precisión de la empalmadora la hacen confiable para proyectos de infraestructura crítica en telecomunicaciones y redes de área amplia.
2. FTTx e implementación de redes de acceso
Con una amplia compatibilidad que incluye cables de acometida FTTH, fibras monomodo y multimodo G.652/G.657, el T308X sobresale en aplicaciones FTTx. Sus rápidos ciclos de empalme (9 s) y calentamiento (20 s), junto con una batería de larga duración (220 operaciones), mejoran significativamente la eficiencia en tareas de instalación y mantenimiento de alto volumen de fibra.
3. Mantenimiento de campo y reparaciones de emergencia en condiciones difíciles

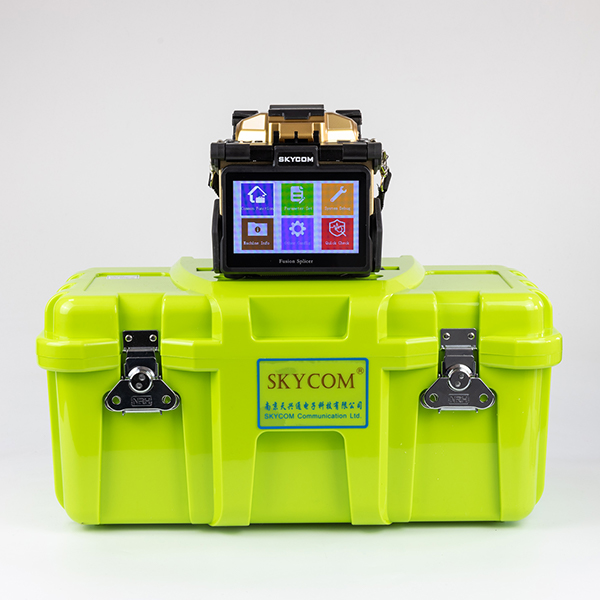

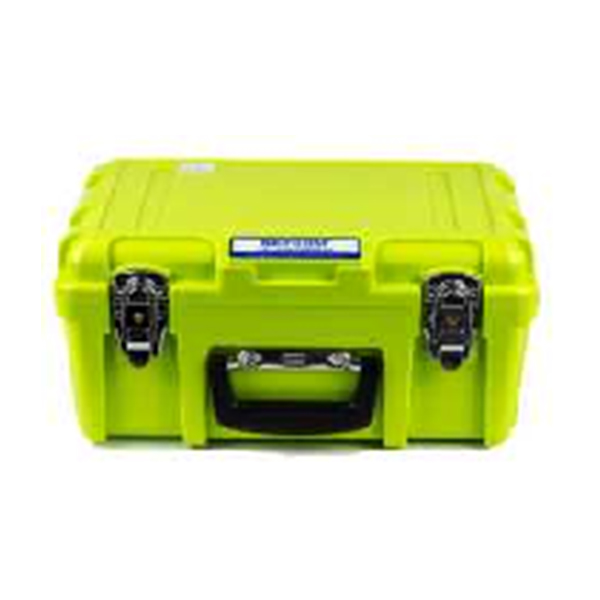

Diseñado para entornos desafiantes, el T308X funciona de manera confiable en temperaturas de -10 °C a 50 °C y hasta un 95 % de humedad. Su diseño liviano (1,29 kg), a prueba de viento y su kit portátil lo convierten en una herramienta esencial para los técnicos de campo que realizan reparaciones o mantenimiento de emergencia en ubicaciones remotas o accidentadas.
Guía de funcionamiento del producto
1.Empalme de fibra:
● Paso 1. Coloque la fibra en el soporte de fibra izquierdo de la empalmadora. (El extremo de la fibra debe estar entre 1 mm y 1,5 mm de los electrodos).
● Paso 2. Coloque la segunda fibra en el soporte de fibra derecho de la empalmadora. (El extremo de la fibra también debe estar a una distancia de 1 mm a 1,5 mm de los electrodos).
● Paso 3. Cierre la cubierta a prueba de viento. La empalmadora por fusión realizará el empalme automáticamente.
2.Manguito de fibra térmica:
● Paso 1. Abra la tapa del calentador.
● Paso 2. Abra la cubierta a prueba de viento, luego agarre la fibra izquierda mientras abre el soporte de fibra izquierdo.
● Paso 3. Mueva la funda de fibra al soporte de fibra izquierdo.
● Paso 4. Saque la fibra derecha con la mano derecha y abra el soporte de fibra derecho para enderezar la fibra.
● Paso 5. el pulgar derecho se coloca a 20 mm del punto de fusión. Incline la fibra hacia la derecha para deslizarla hacia abajo por la funda de fibra hacia el pulgar.
● Paso 6. Enderece la fibra, coloque la funda de fibra en el medio del calentador, cierre la tapa del calentador y la fibra se calienta automáticamente.
● Paso 7. Cuando la luz indicadora de calefacción se apaga (con un pitido), la calefacción estará lista.
 |  |  |
 |  |  |

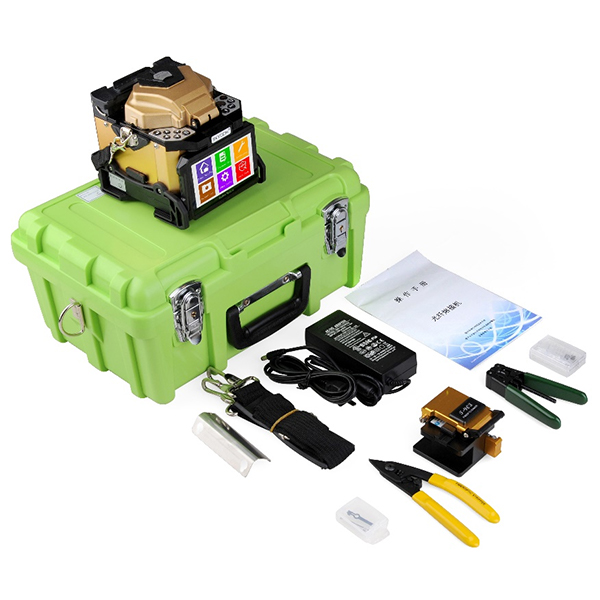

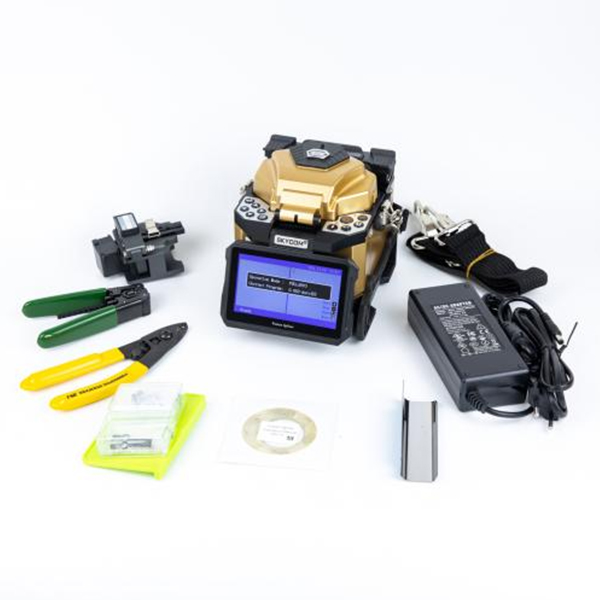

Accesorios estándar | ||||
|
|
|
|
|

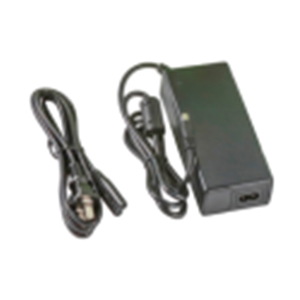

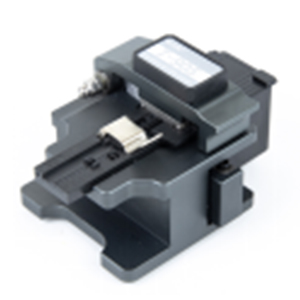

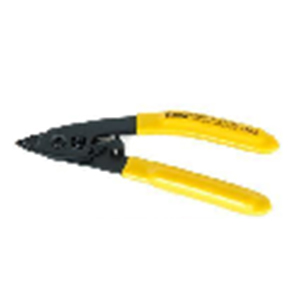

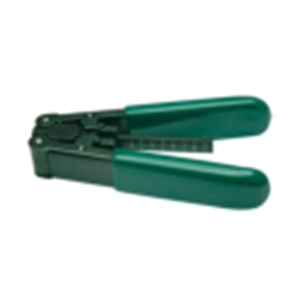

Máquina T-308X*1unidad | Cuchilla de fibra * 1 ud. | Pelacables de fibra * 1 ud. | Pelacables * 1 ud. | Adaptador de CA (cargador)* 1 unidad |
|
|
|
|
|

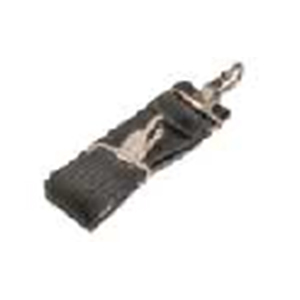

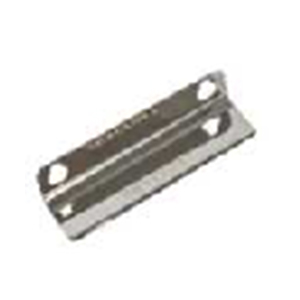

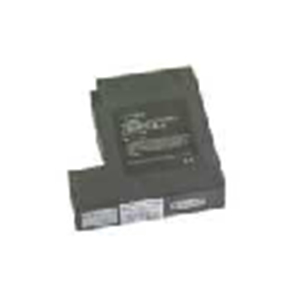

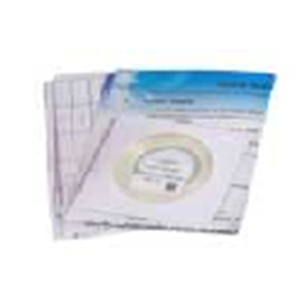

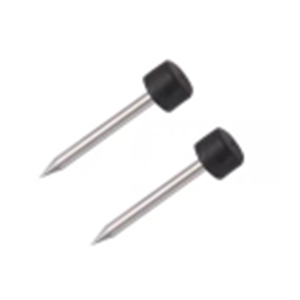

Electrodos de repuesto * 1 par | Bandeja de enfriamiento * 1 ud. | Correa de transporte * 1 ud. | Batería * 1 ud. | CD de instrucciones y guía de referencia rápida*1PC |
Preguntas frecuentes
1. ¿Por qué elegir Skycom?
Nanjing SKYCOM Communications Ltd. es un proveedor líder de herramientas de fibra óptica en China. Desde su creación en 2010, SKYCOM se ha dedicado a la I+D y a la fabricación de dispositivos de mantenimiento de fibra durante más de 10 años. Nuestros productos y servicios incluyen: empalmador de fusión de fibra óptica, OTDR, cortador de fibra, medidor de potencia óptica y fuente láser, medidor de potencia PON, VFL, identificador de fibra y otros tipos de herramientas de fibra, servicios OEM y ODM, soporte para proyectos de licitación gubernamental.
SKYCOM ha adoptado el moderno sistema de gestión ISO9001 y posee un taller de 3000 ㎡. Después de muchos años de explotar el mercado, SKYCOM se ha ganado una buena reputación entre los clientes de redes y telecomunicaciones por su servicio postventa pequeño, liviano y portátil, fácil de operar, estable y rápido y efectivo.
2. ¿Qué certificado tienes?
CE, RoHS e ISO.
 |  |  |  |
3. ¿Cuáles son sus principales productos?
Nuestro producto principal incluye: empalmador de fusión de fibra óptica, OTDR, cortador de fibra, medidor de potencia óptica y fuente láser, medidor de potencia PON, VFL, identificador de fibra y otros tipos de herramientas de fibra, servicios OEM y ODM, soporte para proyectos de licitación gubernamental.
4. ¿Qué tipo de paquete solicita habitualmente?
Hay dos tipos de métodos de envío disponibles, por mar y por aire (mensajería exprés-Fedex/DHL/UPS/TNT/EMS, podemos enviarlos de acuerdo con su cuenta exprés o enviarlos a través de nuestra empresa agente, el tiempo de entrega es de aproximadamente 7 días hábiles).
