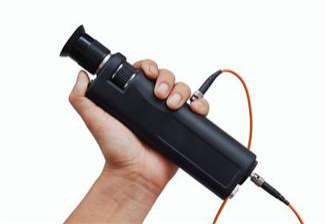

Ampliación del microscopio 400X de la inspección de la cara del extremo de la fibra TK-16

Descripción general

El microscopio de fibra de la serie FSM utiliza un LED blanco para iluminación coaxial. La luz se introduce en el camino óptico para que salga del objetivo e incida en la muestra perpendicular al extremo de la fibra. Esta disposición óptica está destinada a un examen visual minucioso de la calidad del pulido del conector.

La serie se ofrece en versiones FMS-200 y FMS-400 con aumentos de 200X y 400X. El control de enfoque fino permite al operador tener una vista clara de la cara del extremo de la fibra, mientras que el interruptor de iluminación momentáneo limita el funcionamiento del LED al período de inspección.

En las especificaciones indicadas se incluyen un filtro de seguridad incorporado y un adaptador de 2,5 mm. El formato compacto que funciona con baterías hace que el microscopio sea adecuado tanto para inspección en taller como para mantenimiento en campo, donde es necesario verificar el estado del extremo del conector antes de su uso.

Características

• Iluminación coaxial LED blanca para visualización del extremo de la fibra.

• Opciones de aumento óptico de 200X y 400X.

• Control de enfoque fino para una inspección clara de la calidad del pulido.

• Filtro de seguridad incorporado.

• Adaptador de 2,5 mm para conectores de fibra compatibles.

• Funciona con tres pilas alcalinas AAA.

Característica principal

Aplicaciones

• Inspección de calidad del pulido del conector de fibra.

• Examen del extremo del conector antes de la conexión o prueba.

• Producción de conjuntos de fibras y controles de calidad.

• Mantenimiento en campo donde se debe verificar la condición del conector visible.

Paso de operación

1. Inserte el conector de fibra en la ENTRADA DE LA FUENTE DE LUZ.

2. Mire desde el OCULAR y presione el interruptor LED de encendido/apagado (Iluminación).

3. Ajuste el AJUSTE DE ENFOQUE, solo para encontrar la visualización más clara.
