Las infraestructuras de red modernas exigen una fiabilidad absoluta y una transmisión de datos impecable. Lograr este estándar riguroso requiere mucho más que controles básicos de continuidad. Las redes de fibra óptica enfrentan inevitablemente degradación física, fallas de empalme ocultas y macrocurvaturas con el tiempo. Estos problemas no detectados degradan gravemente la calidad de la señal. Un reflectómetro óptico en el dominio del tiempo constituye una inversión fundamental para minimizar el tiempo de inactividad de la red y certificar rigurosamente el cumplimiento de la planta de fibra. Transforma fallas de fibra invisibles en puntos de datos claros y mensurables.
Pasaremos rápidamente de conceptos básicos a criterios de evaluación avanzados. Comprenderá las realidades operativas y las consideraciones de adquisiciones vitales necesarias para las implementaciones modernas. Los compradores técnicos y los administradores de redes enfrentan decisiones complejas con respecto a rangos dinámicos, zonas muertas y longitudes de onda. Esta guía describe cómo navegar estas especificaciones esenciales de manera efectiva. Aprenderá a superar los errores comunes de medición y a estandarizar los procedimientos de prueba. En última instancia, proporcionamos marcos viables para garantizar una gestión precisa de los activos en toda su red óptica.
Las pruebas OTDR funcionan como un ultrasonido médico para fibra, mapeo de distancia, pérdidas de empalme y ubicación de fallas utilizando luz retrodispersada.
Las decisiones de compra dependen de equilibrar los requisitos de rango dinámico (presupuestando entre 5 y 8 dB por encima de la pérdida máxima de enlace) con las zonas muertas de eventos y atenuación.
La verdadera precisión de las pruebas requiere un promedio bidireccional para eliminar ganancias fantasmas ("ganadores") y el cumplimiento de los formatos de datos estándar (Telcordia SR-4731) para la gestión de activos.
Las pruebas de redes en vivo requieren longitudes de onda fuera de banda específicas (por ejemplo, 1625 nm o 1650 nm) y filtrado integrado para evitar daños al equipo.
Comprender la física fundamental detrás de estos dispositivos garantiza mejores diagnósticos de campo. El mecanismo central se basa en el principio del "tiempo de vuelo". La unidad inyecta pulsos láser de alta potencia directamente en el núcleo de la fibra. Luego calcula distancias basándose en el tiempo de retorno preciso de la luz reflejada. El reloj interno mide los retrasos de microsegundos de estos fotones que regresan. Convierte este retraso de tiempo en una medición de distancia exacta.
Puede comparar este proceso con la ecografía médica o el radar de aviación. Una ecografía lee ecos acústicos para visualizar estructuras corporales internas. De manera similar, este equipo lee ecos de luz para visualizar la integridad del cable interno. Traza una sección transversal virtual de todo el enlace de fibra. Los técnicos leen este mapa para identificar exactamente dónde ocurre la pérdida de señal.
El dispositivo analiza dos tipos distintos de fenómenos de luz recurrente:
Retrodispersión de Rayleigh: representa una dispersión continua de bajo nivel. Las impurezas microscópicas dentro del núcleo de vidrio provocan este efecto. El instrumento utiliza retrodispersión de Rayleigh para medir la atenuación de la señal en curso a largas distancias.
Reflexión de Fresnel: aparecen como reflexiones nítidas y de alta intensidad. Ocurren debido a cambios bruscos en el índice de refracción. Las causas comunes incluyen transiciones de vidrio a aire en conectores, empalmes mecánicos o roturas físicas de fibras.
Si bien un OTDR sobresale en la localización de fallas, debemos reconocer una nota crítica de confiabilidad. Estos dispositivos se basan en técnicas de medición indirectas. Deberían complementar, en lugar de reemplazar, un equipo de prueba de pérdida óptica (OLTS). Un OLTS realiza mediciones directas y muy precisas de la pérdida de inserción total. Las mejores prácticas dictan el uso de ambas herramientas para una certificación completa de fibra de nivel 2.
La evaluación de nuevos equipos de prueba requiere una comprensión profunda de las especificaciones básicas. Debe alinear estos parámetros técnicos con su arquitectura de red específica. Las redes de larga distancia requieren capacidades muy diferentes a las de los centros de datos densos.
El rango dinámico define la longitud máxima observable de un enlace de fibra. Lo calculamos como la diferencia en decibelios entre el nivel de retrodispersión inicial y el ruido de fondo del instrumento. Un rango dinámico más alto empuja los pulsos láser a través del vidrio.
Los compradores técnicos deben seguir una estricta regla general de evaluación. Seleccione siempre un rango dinámico de 5 a 8 dB mayor que la pérdida de enlace máxima esperada. Este búfer óptico económico garantiza una relación señal-ruido limpia en el extremo más alejado del cable. Sin este buffer, los eventos de fallas distantes se desvanecen en el ruido de fondo.
Las zonas muertas representan puntos ciegos a lo largo del enlace de fibra. Usamos una analogía de "conducir de noche y cegar" para explicar este fenómeno. Cuando los faros que se aproximan le hacen parpadear, pierde temporalmente la visión. De manera similar, los eventos de alta reflexión abruman temporalmente el sensible fotodetector dentro del probador. El sistema no puede detectar fallas sutiles hasta que el detector se recupere.
Debes evaluar dos tipos distintos de zonas muertas:
Zona muerta de eventos (EDZ): Mide la distancia mínima requerida para distinguir dos eventos reflectantes separados. Los centros de datos dependen en gran medida de excelentes especificaciones EDZ. Los técnicos deben distinguir entre latiguillos muy espaciados en racks de servidores densos.
Zona muerta de atenuación (ADZ): Esto dicta la distancia mínima requerida para medir con precisión un evento no reflectante después de una reflexión. Una ADZ corta le permite medir las pérdidas por empalme por fusión inmediatamente después de un conector altamente reflectante.
Las pruebas de red estándar utilizan longitudes de onda específicas según el tipo de fibra. Las aplicaciones monomodo suelen funcionar a 1310 nm y 1550 nm. Las instalaciones multimodo utilizan 850 nm y 1300 nm.
Los escenarios de red en vivo introducen graves complicaciones. Las redes ópticas pasivas activas (PON) transportan tráfico en vivo. Si prueba estas líneas activas utilizando longitudes de onda estándar, corre el riesgo de cegar o quemar su receptor. Las pruebas en vivo requieren estrictamente longitudes de onda fuera de banda, específicamente 1625 nm o 1650 nm. Además, su dispositivo debe contar con filtros activos integrados. Estos filtros bloquean el tráfico activo entrante y al mismo tiempo permiten que la señal de prueba pase de forma segura.
Los fabricantes diseñan hardware de prueba en varios factores de forma para adaptarse a diferentes entornos operativos. Seleccionar el factor de forma incorrecto frustra a los técnicos y desperdicia capital. Debe alinear el diseño físico con la realidad de su implementación diaria.
Las unidades de sobremesa ofrecen una precisión sin concesiones. Los ingenieros diseñan estos dispositivos con muchas funciones para entornos de fabricación y calificación de laboratorio. Ofrecen pantallas enormes, amplios compartimentos para módulos y los rangos dinámicos más altos disponibles. Sin embargo, carecen de portabilidad. Requieren alimentación de CA y un manejo cuidadoso. Rara vez desplegamos unidades de mesa en el campo.

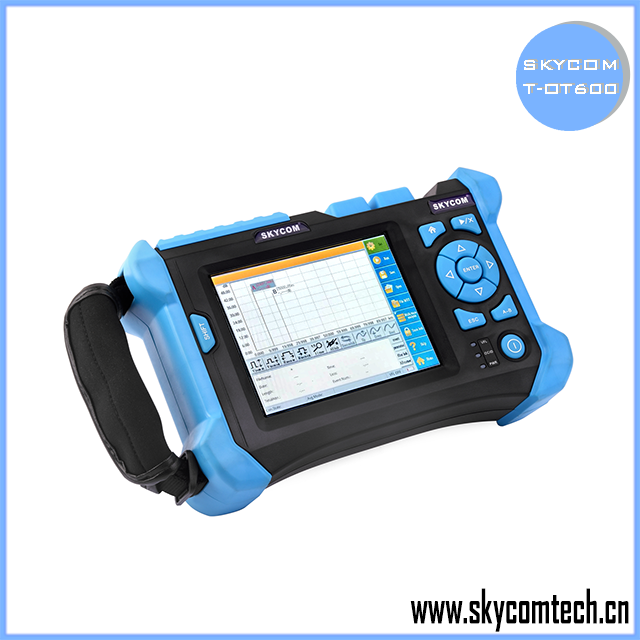

Los técnicos de campo prefieren abrumadoramente diseños portátiles o modulares. Estas unidades robustas que funcionan con baterías resisten ambientes exteriores hostiles. Sobreviven a caídas, polvo y temperaturas extremas. Los dispositivos portátiles modernos suelen integrar herramientas de prueba secundarias. A menudo encontrará localizadores visuales de fallos (VFL) y medidores de potencia óptica (OPM) integrados. Esta consolidación permite a los técnicos llevar una herramienta en lugar de tres. Los diseños modulares ofrecen una flexibilidad excepcional. Puede intercambiar módulos ópticos a medida que evoluciona su red.
Las redes empresariales y los proveedores de telecomunicaciones implementan unidades de prueba remotas montadas en bastidor directamente en las oficinas centrales. Estos sistemas integrados proporcionan un monitoreo continuo y automatizado de fallas. Una RTU escanea constantemente líneas de fibra activa. Alerta a los administradores en el momento en que un cable se degrada o se rompe. Este enfoque proactivo permite un verdadero mantenimiento predictivo y reduce drásticamente los tiempos de reparación.
Factor de forma | Entorno primario | Ventajas clave | Aplicación ideal |
|---|---|---|---|
Mesa de trabajo | Laboratorio / Fabricación | Máxima precisión, rango dinámico supremo | Calificación de cables, pruebas de I+D |
Portátil | Operaciones de Campo / Planta Externa | Multiherramienta robusta y alimentada por batería | Solución de problemas diarios, empalme en campo |
Montado en bastidor (RTU) | Oficina Central / Centro de Datos | Escaneo continuo automatizado, alarmas integradas | Mantenimiento predictivo, monitoreo de red. |
Incluso los equipos premium producen resultados confusos si los operadores no entienden bien la física de la fibra. Los técnicos sin experiencia suelen malinterpretar los datos de seguimiento. Esto conduce a esfuerzos de reparación desperdiciados y segmentos de red mal diagnosticados. Debe reconocer y resolver estos errores comunes de medición.
Los datos de seguimiento a veces muestran un empalme que genera un aumento de potencia óptica. A esta anomalía imposible la llamamos "ganador". Los empalmes de fibra no pueden amplificar la luz. Este fenómeno ocurre cuando se empalma una fibra de baja atenuación con una fibra de alta atenuación. Los diferentes coeficientes de retrodispersión engañan al detector. La segunda fibra, naturalmente, dispersa más luz hacia la fuente. El instrumento malinterpreta este aumento de la retrodispersión como una ganancia de potencia artificial.
La solución: No puedes solucionar este problema únicamente mediante la configuración del software. Debe exigir pruebas bidireccionales. Los técnicos disparan la fibra desde el punto A al punto B, y luego desde el punto B al punto A. Un software especializado promedia estas dos trazas direccionales. Este promedio matemático elimina por completo las ganancias fantasmas y revela la verdadera pérdida física del empalme.
Los enlaces cortos altamente reflectantes provocan graves distorsiones en las trazas conocidas como fantasmas. La luz rebota hacia adelante y hacia atrás entre dos conectores altamente reflectantes. El instrumento registra estos ecos secundarios como eventos "falsos" equidistantes en la traza. Los fantasmas parecen eventos físicos reales, pero no muestran una caída real de la pérdida de inserción.
La solución: Los operadores deben identificar los fantasmas observando su espaciado igual y la falta de pérdida de atenuación. Para eliminarlos físicamente, recomendamos utilizar líquido coincidente de índices en el conector de lanzamiento. Alternativamente, puede utilizar ajustes especializados de ancho de pulso para alterar la forma en que se registran los ecos. Reducir el reflejo en la fuente sigue siendo la mejor medida preventiva.
Los técnicos luchan constantemente contra las limitaciones físicas de los parámetros de ancho de pulso. Los pulsos más largos empujan más energía óptica hacia el cristal. Esto mejora el rango dinámico y le permite ver más lejos. Sin embargo, los pulsos más largos estiran físicamente el paquete de luz. Esto amplía drásticamente sus zonas muertas y reduce la resolución espacial.
Los pulsos cortos ofrecen una resolución espacial precisa. Se destacan en el mapeo de paneles de conectores densos. Desafortunadamente, los pulsos cortos carecen de energía para recorrer largas distancias. Desaparecen rápidamente en el suelo ruidoso. Cuando se enfrente a datos de seguimiento ruidosos, no aumente inmediatamente el ancho del pulso. Enfatice primero aumentar su tiempo promedio. Los tiempos de promedio más prolongados reducen matemáticamente el ruido de fondo sin sacrificar la resolución espacial.
Los procedimientos de prueba inconsistentes producen datos inconsistentes. Los equipos de campo a menudo pierden horas buscando fallas porque se saltaron pasos fundamentales de preparación. Estandarizar su enfoque garantiza una documentación neutral del proveedor y protege su costoso hardware de la contaminación.
Los extremos contaminados siguen siendo la principal causa de lecturas de prueba falsas. Una sola partícula de polvo microscópica crea una reflectancia masiva. Esta reflectancia detecta inmediatamente el punto ciego del detector. Peor aún, insertar un conector sucio en su equipo de prueba transfiere la suciedad al puerto de lanzamiento del instrumento. Esto daña físicamente el delicado fotodiodo interno.
Debe aplicar estrictamente una política de "Inspeccionar antes de conectarse". Los técnicos deben utilizar una sonda de inspección digital en cada conector. Si detectan restos, deben limpiarlos con herramientas especializadas sin pelusa e inspeccionarlos nuevamente. Sólo el cristal prístino toca el puerto del instrumento.
Conectar un probador directamente al panel de red garantiza resultados inexactos. La ráfaga láser inicial crea una zona muerta inmediata. No se puede medir la pérdida del primer conector si la máquina está actualmente ciega.
Los anillos de fibra simulados, también llamados supresores de pulso, solucionan esta limitación física. Actúan como zonas de amortiguamiento de sacrificio. Se conecta un cable de lanzamiento entre el instrumento y el primer panel. Conecta un cable de recepción en el otro extremo del enlace. El cable de lanzamiento absorbe el impacto inicial de la zona muerta. El cable de recepción proporciona una referencia de retrodispersión más allá del conector final. Esta disposición permite que el software mida con precisión la pérdida real del primer y último conector de su red.
Los formatos de datos propietarios lo bloquean en ecosistemas de hardware específicos. Si compra una marca diferente el próximo año, es posible que pierda el acceso a los archivos de seguimiento históricos. La gestión de activos centralizada exige compatibilidad universal.
Resalte la importancia del formato de datos estándar Telcordia SR-4731. Estos archivos utilizan la extensión .SOR. Asegúrese de que sus pautas de adquisiciones exijan la generación de archivos .SOR. Este formato estándar garantiza que sus registros de pruebas permanezcan completamente neutrales con respecto al proveedor. Puede integrar perfectamente estos archivos en sistemas de gestión de red centralizados. Las comparaciones históricas de referencia se vuelven sencillas, independientemente del fabricante que haya fabricado su probador de campo más nuevo.
Navegar por el diagnóstico de fibra óptica requiere un estricto cumplimiento de las limitaciones físicas y las mejores prácticas. Elegir el equipo de prueba adecuado significa alinear sus especificaciones de rango dinámico y zona muerta con las realidades físicas de su arquitectura de red. Una red de área local densa exige zonas muertas mínimas, mientras que un enlace de larga distancia a través del país requiere un alcance dinámico máximo.
Los evaluadores técnicos deben mirar más allá del poder puro. Priorice la modularidad del hardware para preparar su inversión para el futuro. Exija un software automatizado de interpretación de trazas para reducir la carga de capacitación de los técnicos jóvenes. Sobre todo, aplique informes de datos estandarizados utilizando el formato Telcordia SR-4731.
Tome medidas revisando sus presupuestos actuales de energía óptica. Implemente la regla del buffer de 5 a 8 dB para su próximo ciclo de adquisiciones. Exigir un promedio bidireccional para todas las certificaciones de empalmes críticos. Al estandarizar estos procedimientos, se reduce drásticamente el tiempo de inactividad de la red y se establece una base autorizada para el mantenimiento futuro.
R: No. Estos instrumentos realizan mediciones indirectas utilizando luz retrodispersada y algoritmos matemáticos. Si bien son excelentes para localizar fallas y empalmes específicos, solo estiman la pérdida total de un extremo a otro. Para una medición directa y altamente precisa de la pérdida de inserción total, debe utilizar un equipo de prueba de pérdida óptica (OLTS).
R: Probar una fibra activa con longitudes de onda estándar provoca colisiones ópticas. Las longitudes de onda del tráfico en vivo se superponen con sus pulsos de prueba. Esto ciega el detector o provoca un fallo total de la medición. Además, la deriva térmica de los láseres activos puede ampliar su espectro e interferir con las señales de prueba. Utilice siempre longitudes de onda fuera de banda (1625/1650 nm) con puertos filtrados para líneas vivas.
R: Una zona muerta de eventos (EDZ) es la distancia mínima necesaria simplemente para detectar dos eventos reflectantes separados. Se basa en una caída óptica más pequeña. Una zona muerta de atenuación (ADZ) es más larga. Representa la distancia requerida para que el detector se recupere completamente y mida con precisión la pérdida no reflectante después de un evento.
R: Por lo general, debes calibrar tu equipo anualmente. La mayoría de los fabricantes recomiendan explícitamente un ciclo de calibración de un año para garantizar la precisión del láser y la sensibilidad del detector. Cumplir con este programa anual garantiza que los resultados de sus pruebas cumplan con los estándares de calidad ISO y evita desviaciones ocultas en las mediciones.
