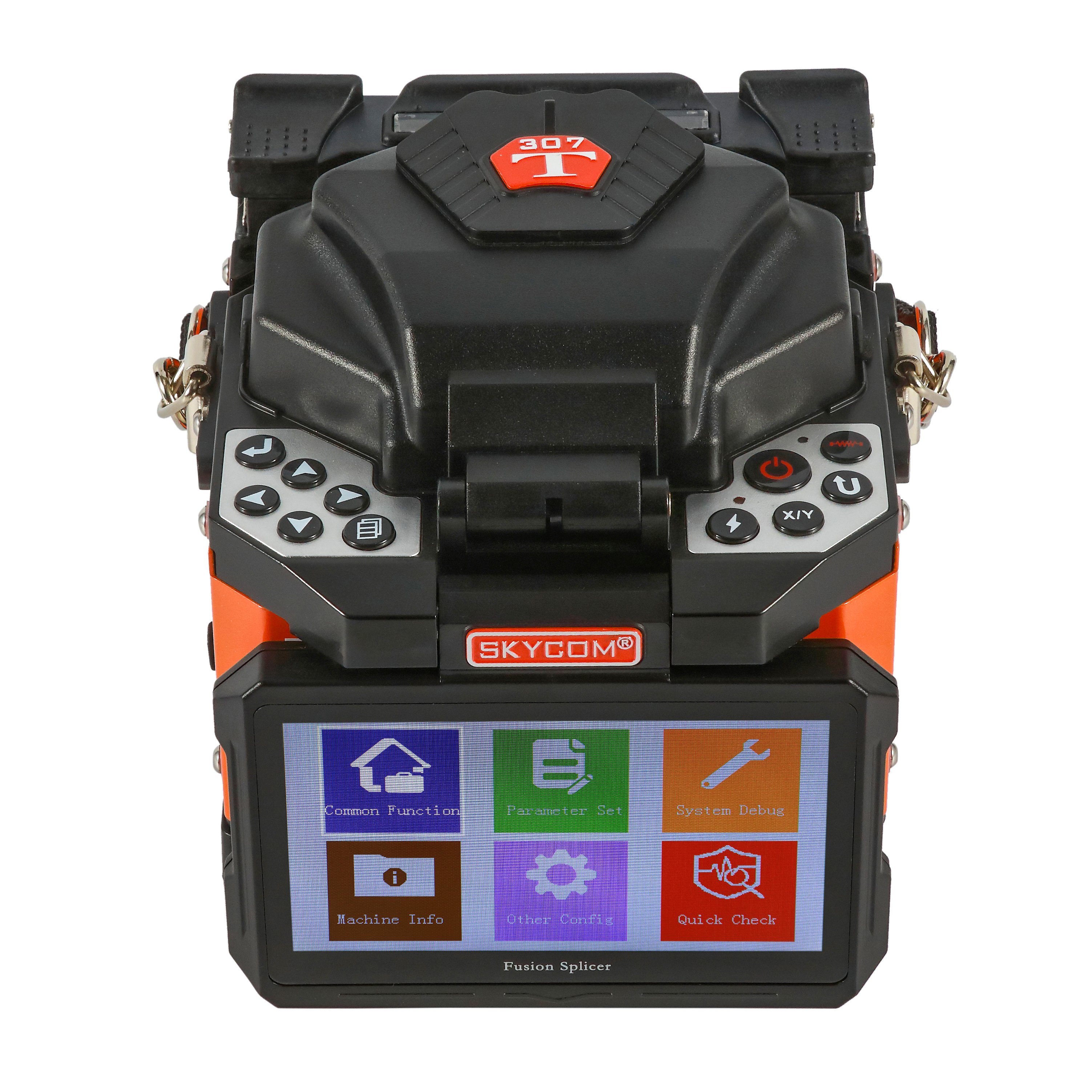

La atenuación de la señal sigue siendo un desafío fundamental en el despliegue de redes ópticas modernas. Cada punto de conexión introduce una posible degradación de la señal. Un empalme de alta calidad marca la diferencia entre una red altamente resistente y viajes recurrentes y costosos. Los técnicos confían en una empalmadora por fusión de fibra para resolver este problema exacto. Este equipo de precisión especializado alinea y suelda automáticamente dos fibras ópticas mediante un arco eléctrico controlado. La unión permanente resultante garantiza una reflexión de la luz casi nula y una pérdida de inserción mínima absoluta, manteniendo la integridad de la señal óptica a través de grandes distancias. Sin embargo, navegar por el mercado actual de equipos de empalme puede resultar abrumador. Elegir el empalmador adecuado requiere equilibrar cuidadosamente su escala de implementación con los umbrales de pérdida de empalme requeridos y las duras condiciones ambientales. En esta guía, aprenderá cómo funciona la tecnología de empalme moderna, cómo elegir entre alineación del núcleo y del revestimiento, y las rutinas de mantenimiento esenciales necesarias para garantizar implementaciones de red confiables.
Una empalmadora por fusión de fibras automatiza la alineación y fusión de dos fibras ópticas, logrando constantemente pérdidas de inserción inferiores a 0,02 dB.
Las decisiones de adquisición dependen de la tecnología de alineación: la alineación del núcleo es obligatoria para la fibra tradicional y de larga distancia, mientras que la alineación del revestimiento activo se adapta a muchas aplicaciones FTTH.
Una empalmadora de fusión FTTH dedicada prioriza la portabilidad, la duración de la batería y la compatibilidad con los cables de acometida por encima de las métricas de pérdida más baja.
El costo total de propiedad se extiende más allá de la propia empalmadora; Las cuchillas de alta precisión y el mantenimiento regular de los electrodos no son negociables para un rendimiento constante.

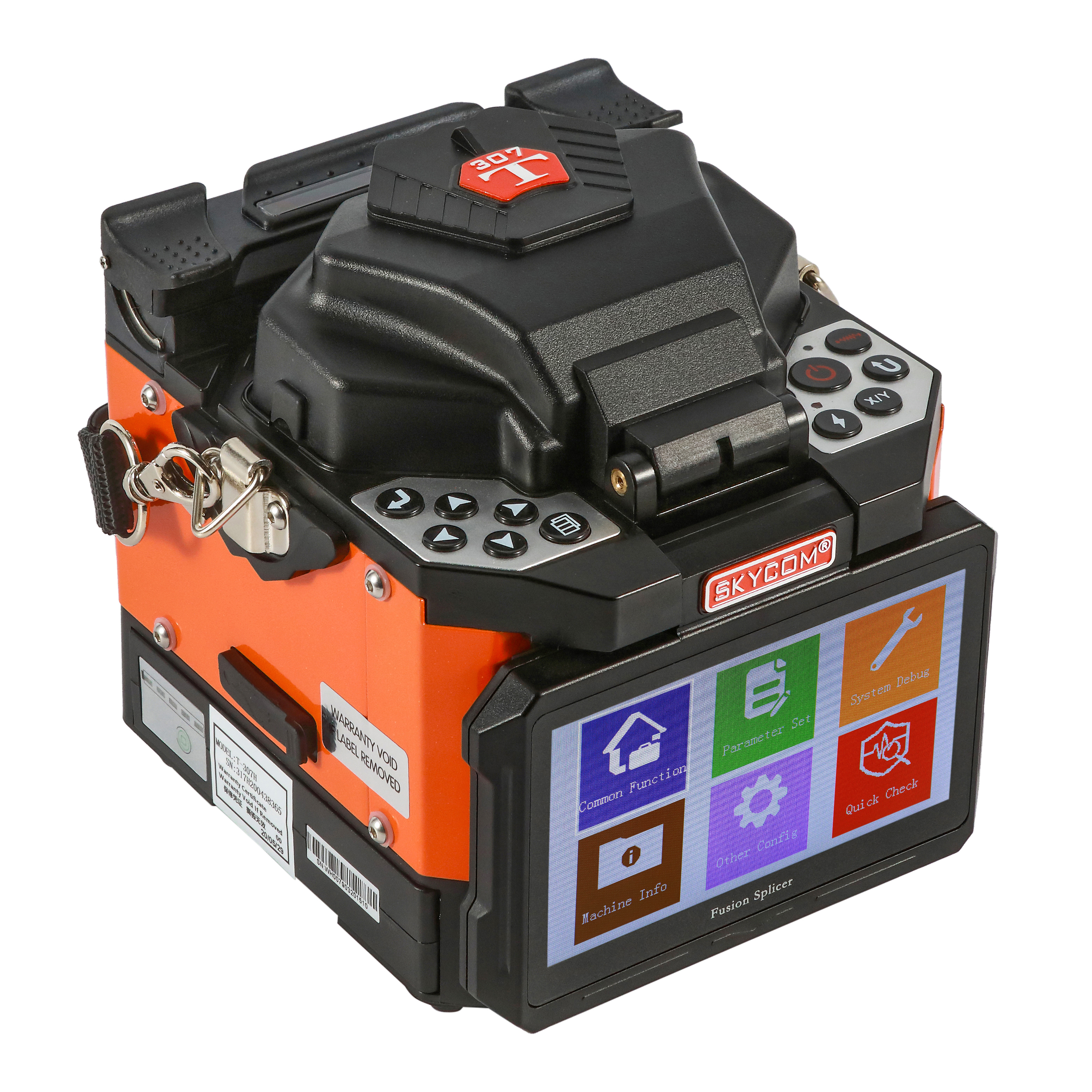

Crear una conexión permanente y de bajas pérdidas entre dos fibras de vidrio microscópicas requiere una precisión increíble. No puedes simplemente pegarlos. Debes derretirlos y fusionarlos en una sola hebra continua. La moderna máquina de empalme se encarga de esto mediante un proceso altamente automatizado y cuidadosamente calibrado.
Una vez que haya pelado, limpiado y cortado adecuadamente las fibras, las coloca en la máquina. Luego, el equipo se hace cargo de ejecutar una secuencia estricta de eventos. Esta secuencia garantiza una alineación óptima antes de que se produzca una fusión permanente.
Alimentación de fibra: Los motores de precisión mueven los dos extremos de la fibra hacia el centro de la cámara de empalme.
Arco previo a la fusión: los electrodos disparan un breve arco eléctrico de baja intensidad. Este paso quema el polvo microscópico residual o la humedad.
Alineación óptica: Las cámaras internas inspeccionan los extremos de la fibra. Calculan los ajustes necesarios para alinear los núcleos perfectamente.
Arco de fusión principal: la máquina emite una descarga eléctrica controlada de alta intensidad. Esto funde el vidrio de sílice exactamente en el punto de unión.
Empalme y forjado: los motores empujan suavemente los extremos de la fibra fundida para formar una unión sin costuras.
Enfriamiento e inspección: Las cámaras inspeccionan la junta recién formada en busca de burbujas o defectos visibles.
Prueba de tensión: La máquina aplica un breve tirón mecánico. Esto confirma la resistencia física del nuevo empalme.
El principio básico detrás de este equipo es la dinámica térmica controlada. La descarga eléctrica derrite el vidrio de sílice sin destruir su estructura interna. Requiere una gestión precisa de la temperatura. Si el arco arde demasiado, deforma el vidrio. Esto altera el índice de refracción del núcleo de la fibra y provoca una grave fuga de luz. Si el arco se quema demasiado frío, el vidrio no se adhiere por completo. Las máquinas adecuadas monitorean variables ambientales como la temperatura y la presión del aire. Ajustan dinámicamente la potencia del arco para mantener el punto de fusión exacto del vidrio de sílice.
Después de completar el empalme, la máquina muestra un valor de pérdida estimado en la pantalla. Los técnicos novatos a menudo confunden esto con una medición definitiva. No lo es. La máquina calcula este número basándose en los datos de alineación de la cámara y algoritmos geométricos. Evalúa visualmente qué tan bien alineados están los núcleos. Sin embargo, esta estimación visual no hace pasar luz real a través del cable. Para validar la verdadera pérdida de inserción de su conexión, debe realizar pruebas con un reflectómetro óptico en el dominio del tiempo (OTDR). El OTDR sigue siendo el estándar de la industria para verificar la integridad de la red.
Cuando se evalúan equipos de empalme, la tecnología de alineación sirve como el principal diferenciador. Esta característica única dicta la complejidad, el tamaño físico y los casos de uso apropiados de la máquina. Debe elegir el método de alineación correcto para su arquitectura de red específica.
Estas sofisticadas máquinas miran directamente al núcleo real de la fibra. Utilizan múltiples cámaras de alta resolución y sistemas de motor avanzados en tres ejes espaciales (X, Y y Z). El equipo literalmente mira a través de las capas exteriores de vidrio para localizar el centro microscópico portador de luz.
A veces, los defectos de fabricación hacen que el núcleo quede ligeramente descentrado dentro del revestimiento. Las máquinas de alineación de núcleos compensan estos errores de concentricidad automáticamente. Manipulan físicamente las fibras hasta que los núcleos se alinean perfectamente. Necesita esta tecnología para redes de larga distancia, implementaciones de fibra muy antiguas y líneas troncales críticas. En estos entornos, es necesario minimizar agresivamente la pérdida de señal acumulativa a lo largo de grandes distancias.
En lugar de mirar el núcleo interno, estas máquinas alinean la superficie exterior del vidrio. Descansan las fibras en ranuras en V precisas. Luego, los motores en movimiento ajustan las fibras a lo largo de los ejes X e Y para alinear las capas de revestimiento exterior.
Esta tecnología funciona con una suposición simple: si las superficies exteriores se alinean, los núcleos interiores también deberían alinearse. Esto es válido para las fibras monomodo modernas y de alta calidad con una excelente concentricidad de fábrica. La alineación del revestimiento activo se adapta a redes de corta distancia, entornos LAN empresariales y distribución estándar de media milla. El equipo pesa menos, procesa empalmes más rápido y requiere ópticas menos complejas.
Los equipos de adquisiciones deben sopesar los requisitos de capital iniciales con presupuestos de pérdidas aceptables. Si el diseño de su red permite una pérdida de empalme promedio de 0,03 dB, la alineación del revestimiento proporciona una eficiencia excelente. Si su arquitectura de larga distancia exige estrictamente pérdidas promedio inferiores a 0,01 dB, debe implementar modelos de alineación central.
Cuadro comparativo de tecnologías de empalme
Característica | Alineación central | Alineación de revestimiento activo |
|---|---|---|
Enfoque de alineación | Núcleo interior portador de luz. | Superficie exterior de vidrio |
Sistema de cámara y motor | Altamente complejo (6+ motores) | Complejidad moderada (4 motores) |
Pérdida típica de empalme | 0,01 dB a 0,02 dB | 0,02 dB a 0,04 dB |
Mejor caso de uso | Troncales de fibra heredados de larga distancia | FTTx, LAN, corta distancia |
Las implementaciones de fibra hasta el hogar (FTTH) presentan desafíos completamente diferentes en comparación con la construcción de líneas troncales tradicionales. Los técnicos ya no trabajan en entornos controlados ni en espaciosos remolques de empalme. Navegan por espacios reducidos, camiones con cesta y climas impredecibles. Esta realidad exige una herramienta especializada.
Cuando se trabaja en puntos de caída de la última milla, las enormes máquinas de alineación de núcleos se vuelven engorrosas. Un dedicado empalmador de fusión FTTH proporciona un factor de forma portátil mucho más pequeño. Los ingenieros diseñan estas unidades para lograr la máxima agilidad. Los técnicos pueden usarlos en un arnés, operarlos en una pequeña bandeja de servicios públicos o montarlos directamente en una escalera. Este diseño compacto reduce la fatiga del técnico y acelera los tiempos de instalación en barrios residenciales densos.
Los flujos de trabajo FTTx requieren el manejo de diversos tipos de cables. Una máquina troncal estándar normalmente se centra en fibras desnudas de 250 µm o 900 µm. Sin embargo, una máquina especializada de última milla debe adaptarse a diversos cables orientados al consumidor. Las características clave de compatibilidad incluyen:
Soportes de fibra universales: capaces de asegurar chaquetas de 250 µm, 900 µm, 2 mm y 3 mm sin necesidad de cambios manuales de soporte.
Soporte para cables de acometida: Abrazaderas diseñadas específicamente para sujetar de forma segura los cables de acometida planos para interiores y exteriores durante el proceso de empalme.
Compatibilidad con conector de empalme (SOC): hornos de calentamiento personalizados diseñados para curar los SOC rápidamente, lo que permite a los técnicos terminar directamente en las instalaciones del cliente.
Diseñar una máquina específicamente para FTTH requiere un compromiso deliberado. Los despliegues de última milla no abarcan cientos de kilómetros. Por lo tanto, no requieren la precisión microscópica absoluta de la alineación del núcleo. En cambio, una máquina FTTH se optimiza para ciclos de calentamiento rápidos y una mayor duración de la batería. Un técnico puede realizar de 50 a 100 empalmes por día en varias casas. Reducir 10 segundos de cada ciclo de calentamiento genera enormes ganancias en la eficiencia laboral. La máquina prioriza la producción diaria de gran volumen en lugar de perseguir un umbral de pérdida de 0,01 dB.
La compra del equipo adecuado determina la velocidad y confiabilidad de toda la implementación de su red. Debe mirar más allá de las simples afirmaciones de marketing y evaluar las máquinas basándose en las duras realidades del campo. Una unidad que funciona bien en un laboratorio podría fallar estrepitosamente en una zanja húmeda y polvorienta.
El equipo de campo sufre graves abusos. Debe buscar máquinas que tengan una clasificación IP52 o superior. Esta norma garantiza la protección contra la entrada de polvo fino y la caída de gotas de agua. La resistencia al viento también juega un papel fundamental. La máquina debe mantener un arco estable incluso cuando esté expuesta a fuertes ráfagas de viento. Además, revise el cumplimiento de la prueba de caída del fabricante. Una carcasa de goma resistente a menudo evita una desalineación catastrófica de la cámara si un técnico deja caer la unidad de una bandeja de servicios públicos.
Nunca evalúe una máquina basándose únicamente en el tiempo de empalme. El verdadero cuello de botella siempre reside en el horno termorretráctil. Muchas máquinas ejecutan un empalme en 6 segundos, pero tardan 30 segundos en encoger la funda protectora. Debe calcular la eficiencia de la mano de obra basándose en el tiempo combinado del ciclo de empalme y calor. Los modelos modernos de alta eficiencia pueden finalizar toda la secuencia en menos de 15 segundos. En implementaciones masivas, se ahorran 20 segundos por unión de manera significativa en una fuerza laboral numerosa.
La disponibilidad de energía dicta la productividad del campo. Evalúe el número total de ciclos de empalme y calentamiento que proporciona una sola carga de batería. Una máquina estándar debe realizar al menos 200 ciclos por carga. Los modelos de alta capacidad pueden superar los 300 ciclos. Además, evalúe el diseño de la propia batería. Las baterías intercambiables en caliente permiten a los técnicos insertar una celda de energía nueva sin apagar la máquina. Esto elimina los retrasos en el reinicio y mantiene el flujo de trabajo continuo.
La gestión de docenas de máquinas en múltiples equipos de contratación requiere supervisión. Las unidades modernas cuentan con Bluetooth o conectividad en la nube. Estas herramientas registran cada empalme, registrando la pérdida estimada, los datos ambientales y la marca de tiempo. Los administradores de flotas pueden realizar un seguimiento del cumplimiento de forma remota. Si una máquina se descalibra o es robada, los administradores pueden bloquearla mediante actualizaciones remotas de firmware. Este enfoque basado en datos garantiza el control de calidad en todos los equipos descentralizados.
La compra de equipos de empalme de primera calidad no garantiza automáticamente conexiones de bajas pérdidas. La máquina representa sólo una parte de un ecosistema más amplio. El éxito en el campo depende en gran medida de herramientas auxiliares y estrictas rutinas de mantenimiento diario. Ignorar estas realidades genera altas tasas de fracaso y técnicos frustrados.
Una máquina empalmadora es tan buena como la cuchilla que la alimenta. No se puede soldar eficazmente vidrio roto o dentado. La cuchilla marca y rompe la fibra para crear una cara final perfectamente plana de 90 grados. Si la hoja de la cuchilla se desafila o el yunque se desalinea, se crea un ángulo de corte incorrecto (más de 0,5 grados). Cuando se introduce una fibra mal cortada en la máquina, se garantiza un empalme con altas pérdidas. La máquina rechazará la fibra por completo o intentará derretir el vidrio irregular, creando una unión distorsionada. Debes invertir en cuchillas de alta precisión y rotar sus hojas religiosamente.
Los electrodos actúan como las bujías de su máquina. Cada vez que disparan un arco, se queman cantidades microscópicas de tungsteno. Con el tiempo, este desgaste altera la forma de la descarga eléctrica. Los electrodos típicos duran entre 3000 y 5000 arcos. Una vez que se degradan, la máquina pierde su capacidad de mantener temperaturas de arco estables. Debe establecer estrictos protocolos de reemplazo en el campo. Cuando la máquina le avise de fallos repetidos en la calibración del arco, cambie los electrodos inmediatamente. Nunca los fuerce más allá de su vida útil nominal.
La suciedad microscópica sigue siendo el mayor enemigo de la alineación óptica. Las ranuras en V mantienen las delicadas fibras en su lugar durante la secuencia de empalme. Si un pequeño trozo de polvo o restos de chaqueta cae en la ranura, físicamente levanta una fibra más que la otra. Los motores no pueden compensar esta obstrucción física. La contaminación de las ranuras en V causa la gran mayoría de fallas de alineación en el campo. Debe hacer cumplir los procedimientos operativos estándar (POE) para la limpieza diaria. Los técnicos deben utilizar alcohol isopropílico al 99 % e hisopos especializados sin pelusa para limpiar las ranuras en V, las lentes de la cámara y las almohadillas de fibra desnuda antes de cada turno.
La implementación de una red de fibra óptica requiere conexiones confiables y de bajas pérdidas para garantizar la estabilidad a largo plazo. Una máquina de empalme de precisión representa una inversión de capital crítica que impacta directamente tanto en la integridad de la red como en la velocidad de implementación. Al comprender la física del arco y las diferencias mecánicas en las tecnologías de alineación, podrá preparar a sus equipos para el éxito en cualquier entorno.
Mientras se prepara para su próxima fase de implementación, priorice estos siguientes pasos prácticos:
Audite sus presupuestos de pérdidas ópticas actuales para determinar si necesita estrictamente una alineación del núcleo o si es suficiente una alineación activa del revestimiento.
Evalúe sus entornos de implementación principales para decidir si la agilidad y la duración de la batería superan la precisión microscópica absoluta.
Solicite pruebas de campo activas para equipos preseleccionados. No confíe únicamente en las hojas de especificaciones; Pruebe las velocidades del calentador y la resistencia de la batería en condiciones climáticas reales.
Implemente estrictos procedimientos operativos estándar de mantenimiento diario para la rotación de las hojas de la cuchilla y la limpieza de las ranuras en V para maximizar la vida útil del equipo.
R: Los estándares de la industria, como los publicados por TIA/EIA, generalmente aceptan una pérdida máxima de 0,3 dB por empalme. Sin embargo, las modernas máquinas empalmadoras de alineación de núcleos logran habitualmente pérdidas de inserción promedio de ≤0,02 dB. Los operadores de red a menudo imponen presupuestos de pérdidas más estrictos internamente para las rutas de larga distancia.
R: Si bien es técnicamente posible, el uso de equipos de última milla para líneas troncales presenta un riesgo significativo. Los modelos FTTH suelen depender de la alineación activa del revestimiento. Esta tecnología puede agravar ligeramente la pérdida de señal en cada cruce. A lo largo de cientos de kilómetros, esta pérdida compuesta puede degradar gravemente la integridad de la señal en comparación con los modelos de alineación de núcleos de precisión.
R: Normalmente, debe reemplazar los electrodos cada 3000 a 5000 arcos. Esta vida útil depende en gran medida de las especificaciones del fabricante y de sus condiciones ambientales específicas. Las máquinas modernas generalmente avisan al operador con un mensaje de advertencia cuando los recuentos de arco exceden los límites de seguridad o cuando la calibración automática del arco falla constantemente.
R: El empalme por fusión sigue siendo definitivamente superior para instalaciones permanentes. Ofrece una pérdida de inserción significativamente menor, una reflexión trasera casi nula y una durabilidad física excepcional a largo plazo. El empalme mecánico se basa en un gel de coincidencia de índices y abrazaderas físicas, que pueden degradarse con el tiempo. Generalmente se reserva para restauraciones rápidas de emergencia.
