A medida que las redes de fibra óptica escalan rápidamente para admitir 5G, centros de datos masivos e infraestructura de IoT de alta densidad, depender de herramientas de continuidad básicas deja brechas peligrosas en el mantenimiento de la red. Los localizadores visuales de fallas simples no pueden verificar el estado del enlace en arquitecturas multipunto complejas. Un reflectómetro óptico en el dominio del tiempo (OTDR) no es solo una herramienta de diagnóstico básica; Se trata de una inversión de capital fundamental para verificar la caracterización del enlace, garantizar el cumplimiento de los estándares de la industria y minimizar el tiempo medio de reparación (MTTR). Sin una visibilidad profunda del núcleo de la fibra, los técnicos pierden incontables horas adivinando dónde se encuentran las fallas.
Si bien las guías Top-of-Funnel simplemente definen el acrónimo, esta guía integral explora cómo evaluar, seleccionar e implementar exhaustivamente un OTDR en función de requisitos de red específicos y realidades de pruebas de campo. Le ayudaremos a comprender las especificaciones esenciales, distinguir entre factores de forma vitales y evitar errores de implementación comunes. Esto garantiza que recopile datos de prueba precisos para mantener su infraestructura crítica en línea.
Precisión de diagnóstico: a diferencia de los medidores de potencia estándar que solo confirman la pérdida de señal, un probador de fibra OTDR actúa como un 'ultrasonido médico' para su red, visualizando la ubicación exacta y el tipo de falla.
Especificaciones de evaluación críticas: la adquisición debe sopesar estrictamente el rango dinámico con las zonas muertas de eventos (EDZ) y las zonas muertas de atenuación (ADZ); una mayor potencia no siempre es mejor para enlaces cortos.
La integridad de los datos importa: los probadores de nivel empresarial deben cumplir con el formato de datos Telcordia SR-4731 para garantizar la compatibilidad entre proveedores y un posprocesamiento preciso.
Realidades de la implementación: Las pruebas precisas requieren cables de lanzamiento/recepción estandarizados y una comprensión de la variación del 1 al 2 % entre la distancia óptica y la longitud del cable físico.
El tiempo de inactividad de la red conlleva graves sanciones financieras. Los acuerdos de nivel de servicio (SLA) modernos exigen confiabilidad absoluta. Identificar que una señal se ha degradado es simplemente insuficiente para una recuperación rápida. Los técnicos necesitan saber exactamente dónde excavar o qué conector específico reemplazar dentro de una instalación enorme. Esto requiere una precisión milimétrica. Un probador de fibra OTDR ofrece exactamente esta visibilidad.
Piense en ello como una ecografía médica para su capa de red física. En lugar de ondas sonoras, envía pulsos láser extremadamente rápidos y de alta intensidad por el núcleo de la fibra. A medida que viajan estos pulsos de luz, el dispositivo mide dos fenómenos ópticos críticos. Primero, mide la retrodispersión de Rayleigh. Esto representa la atenuación general e inevitable de la luz que se produce naturalmente a lo largo de la fibra de vidrio. En segundo lugar, captura los reflejos de Fresnel. Estos reflejos agudos ocurren siempre que hay un cambio repentino en el índice de refracción del material. Esto sucede en conectores mecánicos, empalmes por fusión o roturas físicas. Al analizar continuamente esta luz dispersada que regresa, el dispositivo crea un mapa interno gráfico muy detallado del cable.
Este proceso de mapeo preciso valida varios parámetros clave vitales para la certificación de la red:
Pérdida de inserción (IL): Calcula la pérdida total de potencia de la señal en toda la longitud del enlace óptico.
Pérdida de retorno óptico (ORL): Mide la cantidad total de luz reflejada hacia la fuente, lo que puede dañar gravemente los transmisores sensibles.
Longitud precisa del enlace óptico: determina la distancia exacta desde el punto de prueba hasta el final del tendido del cable.
Fallas basadas en fibra: identifica macrocurvaturas sutiles, microcurvaturas, conectores sucios y roturas limpias con precisión a nivel de medidor.
Los compradores suelen confundir o duplicar innecesariamente un equipo de prueba de pérdida óptica (OLTS) y un OTDR al equipar sus equipos. Ambas herramientas miden la luz, pero sirven para fases de implementación completamente diferentes. Debe elegir el sistema de diagnóstico adecuado para su flujo de trabajo exacto.

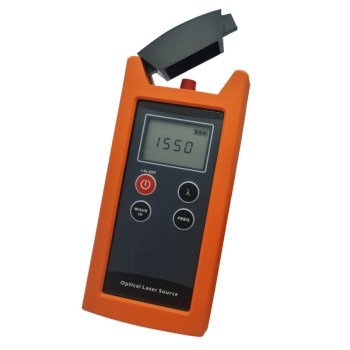

Un OLTS aborda el "Si" fundamental. Utiliza una fuente de luz estabilizada en un extremo y un medidor de potencia en el otro. Esta combinación proporciona la validación de pérdida de inserción de extremo a extremo más precisa disponible. Los estándares de la industria se basan en este método para el cumplimiento básico. Responde a una pregunta muy simple: ¿este enlace superó o no su presupuesto de pérdidas designado?
Un OTDR aborda el "Dónde". Proporciona una caracterización de enlaces completa y especializada. Cuando un enlace no supera la verificación OLTS, utiliza esta herramienta avanzada para investigar. Responde: ¿Dónde se encuentra específicamente la falla y qué anomalía física exacta la está causando?
La lógica de decisión dicta su estrategia de adquisiciones. La certificación de Nivel 1 normalmente requiere un OLTS. La certificación de nivel 2 y la rápida resolución de problemas en el campo exigen un probador de fibra OTDR . Muchos kits de pruebas de campo modernos integran ambas capacidades en una sola unidad, lo que permite a los técnicos alternar sin problemas entre la verificación y la resolución profunda de problemas.
Característica / Herramienta | Conjunto de prueba de pérdida óptica (OLTS) | Sistema OTDR |
|---|---|---|
Función primaria | Medición de pérdida total de extremo a extremo | Localización de fallas y caracterización de enlaces continuos. |
Nivel de certificación | Validación estándar de nivel 1 | Diagnóstico avanzado de nivel 2 |
¿Identifica el tipo de falla? | No (solo proporciona un número de pérdida de aprobación/rechazo) | Sí (distingue dobleces, malos empalmes y roturas) |
medidas distancia? | No | Sí, medición de longitud altamente precisa |
Elegir el equipo de diagnóstico adecuado requiere mirar más allá de la jerga de marketing. Debe alinear estrechamente las especificaciones técnicas con la arquitectura de su red física.
El rango dinámico determina la longitud máxima absoluta de fibra observable. Los fabricantes miden esta especificación en decibelios (dB). Una calificación de dB más alta significa que el pulso láser inicial contiene más potencia. Puede viajar mucho más abajo en un enlace de larga distancia y aun así devolver una retrodispersión mensurable al detector.
Advertencia: no compre en exceso. Un rango dinámico masivo en una red de área local empresarial corta desperdicia el presupuesto. También suele comprometer la resolución de la medición. Los pulsos de alta potencia crean zonas muertas mucho más grandes. Seleccione siempre una gama adaptada adecuadamente a las longitudes reales de sus tramos. Una unidad de 35 dB maneja perfectamente las redes de metro típicas, mientras que los enlaces submarinos de larga distancia pueden exigir 45 dB o más.
Las zonas muertas son puntos ciegos inevitables. Ocurren cuando fuertes reflexiones saturan temporalmente y ciegan los fotodiodos internos. El detector necesita tiempo para recuperarse antes de poder volver a ver la débil retrodispersión. Debes evaluar dos tipos distintos:
Zona muerta de eventos (EDZ): esta es la distancia mínima necesaria para distinguir dos eventos reflectantes completamente separados. Es absolutamente crítico para los centros de datos. Los paneles de conexión densamente poblados requieren EDZ extremadamente cortas, a menudo menos de un metro.
Zona muerta de atenuación (ADZ): se refiere a la distancia específica requerida después de una fuerte reflexión para medir con precisión el posterior empalme de fusión no reflectante. Garantiza que pueda medir la pérdida de un empalme inmediatamente después de un conector mecánico.
Debe adaptar perfectamente su probador al tipo de red. Diferentes fibras ópticas funcionan eficientemente a frecuencias de luz específicas. Las pruebas con una longitud de onda incorrecta producen métricas de pérdida inexactas.
Las redes de telecomunicaciones monomodo requieren longitudes de onda de 1310 nm y 1550 nm.
Los entornos empresariales multimodo suelen utilizar longitudes de onda de 850 nm y 1300 nm.
Los modelos cuádruples admiten las cuatro longitudes de onda principales. Funcionan perfectamente para contratistas que gestionan entornos mixtos.
Pruebas de red en vivo: si mantienes redes activas, te enfrentas a un desafío físico único. No se puede interrumpir el tráfico de clientes en vivo con un láser de diagnóstico. Requiere un puerto filtrado de 1650 nm o 1625 nm. Esta longitud de onda fuera de banda le permite sondear la fibra sin cegar a los transceptores activos.
Incluso el equipo más caro genera datos inútiles si se implementa mal. Los técnicos deben seguir protocolos físicos estrictos para preservar la integridad de los datos.
Una conexión cruda crea un punto ciego masivo e inmediato. Al conectar el dispositivo directamente al panel de conexiones, el primer conector se oscurece por completo. Necesita una caja de zona muerta, frecuentemente llamada cable de lanzamiento. Este carrete de fibra de prueba se encuentra entre el probador y la red. Absorbe de forma segura la ráfaga inicial y cegadora de potencia del láser. Este sencillo accesorio permite al detector del equipo recuperar y caracterizar con precisión el primer conector de su red. Además, también necesita un cable de recepción en el otro extremo para medir la pérdida del conector final.
La implementación experta minimiza la corrupción de datos. Evite siempre tomar medidas críticas en la parte no lineal del trazo. La cola extrema de la pista a menudo contiene ruido excesivo. También debe utilizar el método de "mínimos cuadrados" para el análisis. Esta técnica analítica calcula la pérdida de empalme con alta precisión. Elimina errores frustrantes causados por diferencias inherentes de atenuación de la fibra entre dos cables unidos. Limpiar a fondo todos los extremos antes de la conexión tampoco es negociable.
Los entornos físicos del mundo real presentan variables únicas. Los hilos de fibra óptica se enrollan sin apretar dentro de sus cubiertas protectoras exteriores para evitar tensiones. Por lo tanto, la distancia óptica normalmente es entre un 1% y un 2% más larga que las marcas físicas de la cubierta del cable. Los técnicos deben tener en cuenta estrictamente esta variación del índice de refracción (IoR). Si lo ignoran, corren el riesgo de excavar en el lugar completamente equivocado para arreglar una rotura física enterrada.
El bloqueo de datos de propiedad sigue siendo un riesgo grave para las grandes organizaciones. Asegúrese de que la unidad elegida exporte archivos de forma nativa en el formato estándar Telcordia SR-4731 universalmente aceptado. Este estándar garantiza la compatibilidad entre proveedores. Garantiza que pueda analizar los seguimientos sin problemas utilizando software de posprocesamiento de terceros, protegiendo sus activos de datos históricos independientemente del proveedor de hardware que elija el próximo año.
Las especificaciones de hardware sólo cuentan una parte de la historia. Debe evaluar meticulosamente cómo encaja el equipo en su flujo de trabajo operativo diario para maximizar la eficiencia.
El factor de forma física dicta la velocidad de implementación. Las unidades portátiles o altamente portátiles funcionan mejor para un despliegue rápido en el campo. Permiten a los técnicos trepar a los postes de servicios públicos o navegar fácilmente por los estrechos pasillos del centro de datos. Por el contrario, es posible que necesite un seguimiento automatizado y continuo. Las unidades de prueba remotas (RTU) montadas en bastidor cumplen esta función especializada. Se integran profundamente en un sistema remoto de prueba de fibra (RFTS) para una vigilancia proactiva las 24 horas, los 7 días de la semana en las redes centrales.
El hardware representa sólo un aspecto de la inversión. Debe evaluar en profundidad la interfaz de usuario (UI) y el software de diagnóstico automatizado. Una interfaz de usuario moderna e intuitiva reduce drásticamente el tiempo de formación. Históricamente, la lectura de gráficos de trazas complejos y dentados requería una gran formación especializada. El software moderno traduce esas líneas onduladas en mapas de enlaces claros basados en iconos. Esto permite a los técnicos jóvenes identificar macrodobladuras o empalmes defectuosos al instante.
La robustez del dispositivo es igualmente importante. Los entornos hostiles de la planta exterior (OSP) destruyen rápidamente los frágiles equipos de prueba. Busque altas clasificaciones de protección de ingreso (IP) contra el polvo y el agua. Inevitablemente se producirán caídas accidentales en el campo. El sobremoldeado de caucho grueso y las pantallas reforzadas reducen la frecuencia de reemplazo y los retrasos en los proyectos.
Finalmente, investigue las capacidades de enmascaramiento avanzadas. Los equipos de diagnóstico de alta gama utilizan rutinas de enmascaramiento especializadas durante las pruebas. Estas rutinas de software inteligentes evitan que el sensible detector óptico sufra sobrecargas causadas por reflejos intensamente fuertes. El enmascaramiento efectivo aumenta la vida útil del equipo y mejora significativamente la resolución de medición alrededor de conectores altamente reflectantes.
La compra de un OTDR probador de fibra es una inversión estratégica para mitigar riesgos. Los diagnósticos precisos evitan interrupciones prolongadas del servicio y esfuerzos de reparación mal dirigidos.
Tenga en cuenta estos pasos de acción críticos a medida que avanza:
Audite sus casos de uso principales: determine si su equipo maneja principalmente telecomunicaciones de larga distancia, interconexiones densas de centros de datos o resolución de problemas de FTTH en vivo antes de estandarizar su flota de equipos.
Haga coincidir el rango dinámico con la realidad: evite especificar demasiado el rango para redes empresariales cortas para preservar la resolución de eventos vitales y minimizar las zonas muertas.
Exija interoperabilidad: verifique que cualquier dispositivo preseleccionado exporte de forma nativa datos de seguimiento en el formato Telcordia SR-4731 para proteger sus activos de datos a largo plazo.
Pruebe la interfaz del software: solicite demostraciones prácticas que se centren específicamente en la simplicidad de la interfaz de usuario. Asegúrese de que sus técnicos menos experimentados puedan interpretar con confianza los mapas de enlaces automatizados sin supervisión.
R: Sí, pero sólo si está equipado con una longitud de onda filtrada específicamente. Los dispositivos suelen utilizar un puerto fuera de banda de 1625 nm o 1650 nm para pruebas en vivo. Esto evita de forma segura las señales de transmisión activa sin cegar el equipo de diagnóstico ni interrumpir el servicio activo al cliente.
R: Una fibra de lanzamiento es una longitud calibrada de cable óptico que se coloca entre el probador y la red. Absorbe la intensa explosión inicial de potencia láser conocida como zona muerta. Este accesorio permite que el equipo mida con precisión el primer conector de su enlace de red real.
R: La mayoría de los fabricantes y estándares industriales, incluidos los marcos de cumplimiento ISO, recomiendan una calibración anual de fábrica. La calibración regular garantiza que la potencia de salida del láser y los fotodiodos internos mantengan tolerancias de especificación estrictas, lo que garantiza que sus datos de diagnóstico sigan siendo altamente precisos a lo largo del tiempo.
