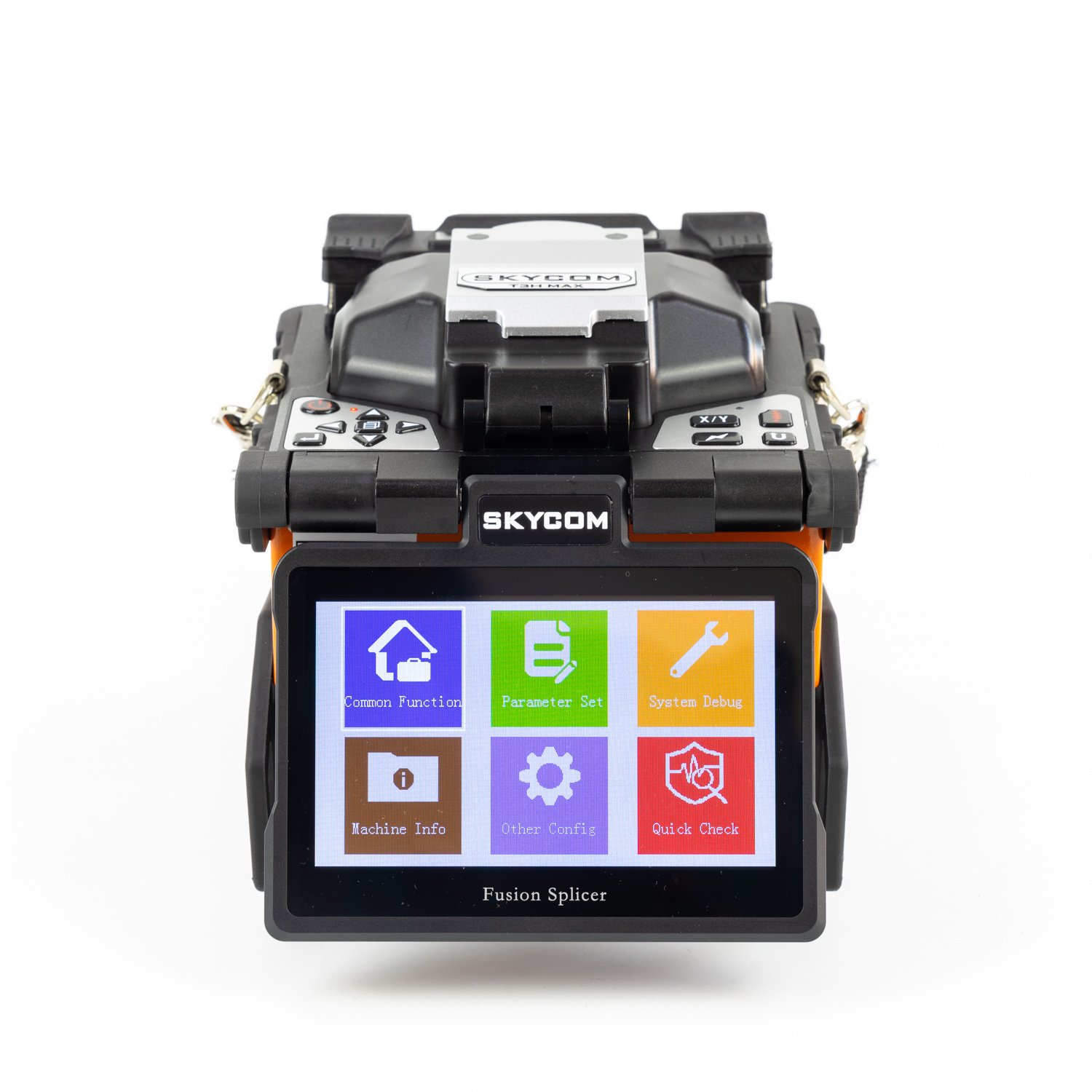

Las altas pérdidas por empalme no son sólo una molestia técnica; esto da como resultado costosas movilizaciones, atenuación de la red y pruebas de certificación fallidas. Cada fracción de decibel es importante a la hora de validar el rendimiento de la red moderna. Identificar la causa exacta (ya sea un error del operador, factores ambientales o equipos degradados) es fundamental para mantener los márgenes de ganancias en implementaciones a gran escala. No puede darse el lujo de dejar la integridad de la fibra en manos de conjeturas al implementar enlaces de banda ancha de alta velocidad o de larga distancia. Nuestro objetivo aquí es claro. Queremos ayudarle a pasar de la solución de problemas de prueba y error a un marco de diagnóstico sistemático. Al final de esta guía, sabrá exactamente cómo determinar si necesita mejores prácticas de mantenimiento, una nueva herramienta de corte de precisión o una unidad de empalme completamente mejorada.
La pérdida de empalme monomodo aceptable suele estar entre 0,01 dB y 0,05 dB; lecturas constantes superiores a 0,1 dB indican un proceso sistémico o una falla del equipo.
La mayoría de los eventos con grandes pérdidas son extrínsecos (contaminantes, malas escisiones) en lugar de intrínsecos (desajustes en la fabricación).
Una empalmadora por fusión de fibra de alta gama no puede compensar una cortadora de fibra desafilada o mal calibrada.
Al evaluar el equipo de reemplazo, dé prioridad a la calibración automatizada del arco, la tecnología de alineación del núcleo y un sólido blindaje ambiental.
Los técnicos de campo a menudo debaten qué constituye un empalme aceptable. Establecer una base firme es el primer paso hacia una resolución de problemas eficaz. Los estándares de la industria, en particular las pautas publicadas por la Asociación de Fibra Óptica (FOA), describen expectativas estrictas. Los empalmes de fibra monomodo normalmente deberían lograr una pérdida de inserción de entre 0,01 dB y 0,05 dB. La fibra multimodo suele oscilar entre 0,01 dB y 0,03 dB. Cualquier cosa que se registre constantemente por encima de 0,1 dB exige una investigación inmediata.
Quizás se pregunte por qué los umbrales de tolerancia son tan increíblemente estrictos. Las redes modernas de alta velocidad operan bajo estrictos presupuestos de pérdidas ópticas. Las implementaciones de larga distancia y las arquitecturas de redes ópticas pasivas (PON) no pueden permitirse una degradación acumulada de la señal. Una cascada de empalmes marginales eventualmente debilita la señal lo suficiente como para causar pérdida de paquetes, fluctuación o falla total del enlace. Los planificadores calculan cada decibel cuidadosamente. Cuando sus empalmes exceden estos presupuestos, compromete todo el tramo de la red.
También debemos aclarar un punto común de confusión entre los equipos de empalme. Existe una clara diferencia entre la pérdida estimada que se muestra en la pantalla de una empalmadora y la pérdida de inserción real. Los empalmadores modernos estiman las pérdidas analizando la alineación de la cámara y las imágenes digitales de la unión completa. No miden la luz que pasa a través del cristal. Los técnicos escépticos saben que las estimaciones que aparecen en pantalla a veces pueden mentir. Un reflectómetro óptico en el dominio del tiempo (OTDR) mide la pérdida física real. Confíe siempre en sus lecturas de OTDR por encima de la estimación visual.
Tipo de fibra | Expectativa estándar de la FOA | Umbral de advertencia | Aplicación común |
|---|---|---|---|
Monomodo (SM) | 0,01 dB – 0,05 dB | > 0,10dB | Larga distancia, FTTx, PON |
Multimodo (MM) | 0,01 dB – 0,03 dB | > 0,05dB | Centros de datos, LAN empresariales |
Cuando se producen grandes pérdidas, se debe aislar sistemáticamente la causa raíz. Generalmente dividimos estas causas en dos categorías distintas: factores intrínsecos y extrínsecos. Comprender esta diferencia ahorra horas de frustrante prueba y error.
Los factores intrínsecos se relacionan directamente con las variaciones de fabricación en la propia fibra óptica. No se pueden cambiar estas propiedades físicas. Durante la producción se cuecen en el vidrio.
Diferencias en el diámetro del campo modal (MFD): el MFD define el área exacta donde la luz viaja a través del núcleo. Si empalmas dos fibras con MFD ligeramente diferentes, la luz se dispersa en la unión. Esta falta de coincidencia crea una pérdida de inserción inevitable.
Excentricidad del núcleo: A veces el núcleo de fibra no está perfectamente centrado dentro del revestimiento. Incluso si su equipo alinea perfectamente el revestimiento exterior, los núcleos descentrados no coincidirán.
Discrepancias en el diámetro del revestimiento: variaciones menores en el diámetro exterior confunden los mecanismos de alineación de las ranuras en V.
Conclusión: el equipo no puede eliminar por completo la pérdida intrínseca; el objetivo es simplemente minimizarlo utilizando técnicas de alineación avanzadas.
Los factores extrínsecos dependen completamente de sus herramientas y procedimientos. Estas son variables totalmente controlables. Representan los criterios principales para evaluar sus procedimientos operativos estándar (SOP).
Contaminación de la fibra desnuda: El polvo, los aceites de la piel humana o la capa amortiguadora residual se queman durante el arco. Esto crea depósitos de carbón a lo largo de la vía óptica.
Ángulos o labios de corte deficientes: un extremo de fibra irregular dispersa la luz inmediatamente.
Componentes desalineados de la empalmadora: La suciedad en la máquina fuerza a las fibras a desalinearse incluso antes de que se dispare el arco.
Conclusión: los factores extrínsecos son totalmente controlables y representan el criterio principal para evaluar sus SOP de implementación. Enfoca aquí tus esfuerzos de capacitación y mantenimiento.
Puedes comprar la máquina más cara del mercado, pero fallará si le das vidrio mal preparado. Una empalmadora por fusión de fibra es tan buena como el vidrio que se le presenta. Una alineación perfecta no significa nada si los extremos de las fibras parecen acantilados irregulares. Una buena unión requiere una cara final impecable y similar a un espejo. Las microfracturas, los labios o los ángulos superiores a 0,5 grados provocarán inherentemente una gran pérdida. El sistema de cámaras podría intentar compensarlo, pero la física del vidrio derretido no cooperará.
El desgaste de las cuchillas representa un gran punto ciego para muchos técnicos de campo. Una hoja típica de alta precisión dura entre 30.000 y 60.000 cortes. Sin embargo, esta vida útil supone condiciones óptimas. El polvo, el manejo agresivo y el almacenamiento inadecuado degradan la hoja mucho más rápido. Una hoja sin filo ya no raya el cristal limpiamente. En cambio, provoca que el vidrio microscópico se rompa. La herramienta aplasta eficazmente la fibra en lugar de realizar un corte limpio. Esta rotura introduce microfisuras que se extienden profundamente en el núcleo.
Necesita un protocolo de evaluación estricto para sus herramientas de preparación. Realice un seguimiento diligente de sus recuentos de hendiduras. Cuando note un aumento repentino en los empalmes rechazados, revise inmediatamente la hoja. Es posible que simplemente necesites girar la hoja a una nueva posición. A veces, ajustar la altura de la hoja resuelve el problema. Si los ajustes manuales fallan constantemente, es hora de actualizar. Invertir en un Fiber Cleaver de precisión automatizado elimina la variabilidad humana de la etapa de preparación. La rotación motorizada de la hoja y la caída automática del yunque garantizan una presión constante en todo momento.
Incluso la fibra perfectamente cortada fallará si la unidad de empalme sufre un mantenimiento deficiente. Se trata de instrumentos ópticos y mecánicos muy sensibles. Se degradan gradualmente en condiciones de campo. Reconocer estos patrones de degradación previene fallas generalizadas en la red.
Los electrodos se degradan ligeramente con cada arco eléctrico.
Los fabricantes suelen recomendar reemplazarlos cada 3000 a 5000 arcos.
A medida que envejecen, el vapor de sílice forma una acumulación de carbono en el metal. Las puntas se vuelven desafiladas y desiguales.
Las puntas desafiladas provocan una distribución desigual del calor. El vidrio se funde de forma irregular, lo que da lugar a uniones débiles y con grandes pérdidas.
Las ranuras en V mantienen perfectamente quietas las delicadas fibras de vidrio durante la alineación.
En estas ranuras caen fácilmente partículas de polvo, suciedad microscópica o fragmentos de vidrio de sílice.
Incluso una mota microscópica desplaza la alineación de las fibras vertical u horizontalmente.
Si bien los sistemas de alineación central intentan adaptarse, tienen grandes dificultades si el desplazamiento físico es demasiado severo. Es obligatoria una limpieza periódica con alcohol isopropílico al 99% y cepillos duros.
La máquina se basa en pequeñas cámaras y luces LED para ver el cristal.
Los espejos o lentes contaminados confunden al software de procesamiento de imágenes.
Si la cámara ve una imagen borrosa debido al polvo, calcula una alineación falsa. También genera estimaciones de pérdidas post-empalme inexactas.
Debes limpiar el cristal protector sobre las lentes diariamente para garantizar la claridad óptica.
Muchos técnicos pasan por alto el entorno inmediato. Asumen que la máquina funciona de manera idéntica independientemente de su ubicación. La verdad es mucho más complicada. Los cambios de temperatura, humedad ambiental y presión barométrica alteran drásticamente la intensidad óptima del arco eléctrico. La densidad del aire afecta directamente la forma en que la electricidad salta entre los electrodos. Las grandes altitudes adelgazan el aire, lo que requiere una potencia de salida diferente. La alta humedad cambia la resistencia eléctrica.
La solución es sencilla pero frecuentemente ignorada. Debe realizar calibraciones de arco frecuentes. También conocido como prueba de arco, este procedimiento permite a la máquina disparar una chispa de prueba y analizar el comportamiento de fusión del vidrio. Luego, el software ajusta automáticamente la corriente y la duración de la chispa para que coincida con las condiciones atmosféricas actuales. Tarda menos de un minuto pero ahorra horas de retrabajo.
Los equipos a menudo se saltan las calibraciones de arco debido a la presión del tiempo. Este riesgo de implementación arruina implementaciones enteras. Saltarse la calibración al comienzo de un turno garantiza resultados inconsistentes. Pasar de un remolque de empalme con aire acondicionado a una zanja húmeda al aire libre crea un impacto ambiental inmediato. La potencia del arco que funcionó perfectamente dentro del remolque derretirá el vidrio de manera demasiado agresiva (o demasiado débil) en el aire húmedo del exterior. Calibre siempre cuando cambie su entorno.
Llega un punto en el que el mantenimiento ya no soluciona el problema. Necesita saber cuándo su empalmadora actual se encuentra más allá de la recuperación estándar. Los signos de deterioro de la terminal incluyen motores de alineación defectuosos, firmware obsoleto que carece de perfiles modernos y tiempo de inactividad excesivo para reparaciones. Si reemplaza electrodos, limpia ranuras en V e intercambia cuchillas pero aún no pasa las pruebas de OTDR, es probable que su hardware principal esté comprometido. La actualización se convierte en una necesidad para mantener la velocidad del proyecto.
Al seleccionar nuevos equipos, se enfrenta a una decisión importante entre las tecnologías de alineación de núcleos y alineación de revestimientos. Los sistemas de alineación del núcleo en realidad miran dentro del vidrio para alinear el núcleo microscópico portador de luz. La alineación del revestimiento simplemente alinea los bordes físicos exteriores. Las unidades de alineación centrales cuestan más inicialmente. Sin embargo, son esenciales para redes más antiguas o diferentes marcas de fibra. Mantienen las pérdidas al mínimo incluso cuando están presentes factores intrínsecos como la excentricidad del núcleo. Las mejoras en el rendimiento justifican fácilmente la prima inicial para las tripulaciones de larga distancia.
La robustez constituye otra métrica de evaluación crítica. El trabajo de campo destruye equipos frágiles. Mire de cerca las clasificaciones de protección de ingreso (IP). La selección de equipos que ofrezcan alta resistencia al polvo y al agua reduce proactivamente la contaminación de las lentes y las ranuras en V. Un chasis completamente sellado mantiene el polvo de sílice alejado de los motores internos y las vías ópticas. Esta característica de diseño reduce drásticamente las cargas de mantenimiento a largo plazo.
Finalmente, priorice los flujos de trabajo automatizados. Los ecosistemas de empalme modernos eliminan las conjeturas. Busque funciones de compensación automática del arco que se adapten al viento y al clima en tiempo real. Las herramientas emparejadas representan el futuro de las operaciones de campo. Muchas máquinas de primer nivel ahora se comunican a través de Bluetooth con sus cuchillas correspondientes, lo que activa rotaciones automáticas de las cuchillas antes de que los patrones de desgaste arruinen el vidrio.
Categoría de característica | Equipo heredado | Sistemas modernos actualizados | Beneficio operativo |
|---|---|---|---|
Tipo de alineación | Ranura en V fija / Revestimiento | Alineación central activa | Supera los problemas centrales de excentricidad. |
Protección ambiental | Carcasa de plástico básica (Sin IP) | Chasis con clasificación IP52 o superior | Previene la suciedad óptica y los atascos del motor. |
Integración de ecosistemas | Herramientas independientes manuales | Cuchillas emparejadas por Bluetooth | Automatiza el seguimiento de la rotación de la hoja. |
Gestión de arco | Sólo calibración manual | Controles de arco con compensación automática | Se ajusta dinámicamente a la temperatura/humedad. |
Las altas pérdidas por empalme rara vez son un misterio; es una falla mecánica o de procedimiento derivada de la preparación de la fibra, el mantenimiento del equipo o los cambios ambientales. Culpar al propio cristal suele ser un error. Usted tiene control total sobre los factores extrínsecos que causan la gran mayoría de las fallas de la red. Abordar estas variables sistemáticamente restablece sus márgenes de beneficio y las tasas de éxito de la certificación.
Audite los recuentos de arco de sus electrodos de inmediato para asegurarse de que permanezcan dentro de límites operativos seguros.
Inspeccione las posiciones de las hojas de su cuchilla e implemente un protocolo de seguimiento estricto para los horarios de rotación.
Haga cumplir las pruebas obligatorias de calibración del arco al comienzo de cada turno y después de cambios ambientales importantes.
Si su hardware falla constantemente en la calibración a pesar de una limpieza profunda, solicite una demostración de empalmadoras de alineación de núcleos de próxima generación.
R: Al comienzo de cada turno, cada vez que la temperatura o la humedad cambian significativamente, o después de cambiar los electrodos/tipos de fibra.
R: Los empalmadores estiman la pérdida basándose en la alineación visual mediante cámaras. Los factores intrínsecos (como la falta de coincidencia del MFD) o las microdoblaciones en la bandeja de empalme pueden causar pérdidas físicas que las cámaras no pueden detectar.
R: Si bien no romperá permanentemente la empalmadora, las malas cortes introducen un exceso de polvo de sílice y desechos en las ranuras en V y los electrodos, lo que acelera la necesidad de una limpieza y mantenimiento profundos.
