Las redes de fibra óptica forman la columna vertebral de las comunicaciones globales modernas. El mantenimiento de estas frágiles hebras de vidrio exige una precisión absoluta por parte de los técnicos de campo. Interpretar mal la integridad de la red conlleva enormes riesgos operativos. No localizar con precisión las fallas desperdicia materiales costosos, extiende el tiempo de inactividad de la red y pone en peligro las certificaciones de nivel de servicio críticas. Simplemente no puede permitirse el lujo de hacer conjeturas al gestionar la transmisión de luz de alta capacidad.
Para eliminar esta incertidumbre, necesita un reflectómetro óptico en el dominio del tiempo . Este instrumento de prueba altamente especializado sigue siendo la única herramienta capaz de identificar ubicaciones exactas de fallas y sus causas específicas. Lo logra mediante un análisis avanzado de retrodispersión y reflexión. El dispositivo envía pulsos de luz por el núcleo de la fibra y mide las señales de retorno para mapear todo el enlace físico.
Exploraremos una metodología práctica y estandarizada para configurar, ejecutar y leer pruebas con precisión. Aprenderá a configurar parámetros óptimos para distintos entornos. También describiremos las consideraciones técnicas esenciales para evaluar los equipos de prueba listos para el campo en la actualidad.
La configuración adecuada de los parámetros de ancho de pulso y distancia es un compromiso obligatorio entre la resolución de la traza y el rango dinámico.
Los cables de lanzamiento son fundamentales para evitar las zonas muertas de eventos (EDZ); Una regla estándar es utilizar una longitud de cable de lanzamiento de aproximadamente el 10% del enlace total probado.
Confiar ciegamente en las funciones de "Autotest" del OTDR introduce incertidumbre en la medición; Se requiere la colocación manual de marcadores para realizar cálculos precisos de empalme y atenuación.
La evaluación de equipos modernos debe sopesar los módulos integrados (VFL, FPM) y el cumplimiento de los estándares de calibración IEC/ITU-T para garantizar el cumplimiento y la escalabilidad.
No se pueden lograr mediciones ópticas precisas sin una preparación física meticulosa. Los datos de la industria muestran rutinariamente que el 80% de todos los errores de pruebas de campo se deben directamente a conectores contaminados o equipos de prueba que no coinciden. La suciedad destruye la precisión. Una sola mota microscópica de polvo en la cara de una férula actúa como una roca. Bloquea la luz, provoca una fuerte reflexión hacia atrás y crea eventos fantasmas en el gráfico de medición. Una mala preparación cuesta tiempo y arruina la integridad de sus datos.
Antes de iniciar cualquier prueba, debe ensamblar el hardware correcto. La falta de incluso un componente compromete todo el proceso de diagnóstico. Aquí está la lista de verificación del equipo requerido:
Una unidad OTDR calibrada que se adapta específicamente a su tipo de fibra objetivo (monomodo versus multimodo).
Cables de lanzamiento y recepción/cola. Estos deben coincidir perfectamente con el tamaño del núcleo y el pulido del conector de su planta de cable (por ejemplo, hacer coincidir SC/APC con SC/UPC).
Líquidos de limpieza de fibra óptica de alta calidad diseñados para vidrio óptico.
Toallitas de limpieza sin pelusa e hisopos ópticos especializados.
Visores de inspección por vídeo digital para verificar visualmente la limpieza de los extremos antes de que se produzca cualquier acoplamiento físico.
Hay que hacer mucho hincapié en el papel del cable de lanzamiento. Los pulsos de prueba que ingresan a un núcleo de vidrio necesitan una distancia física para "estabilizarse". Cuando la luz incide por primera vez en el conector del panel frontal, el reflejo de alta energía resultante ciega temporalmente al receptor. Este fenómeno crea un punto ciego conocido como zona muerta. Sin un cable de lanzamiento suficientemente largo que actúe como amortiguador, esta zona muerta oculta por completo la pérdida de inserción del primer conector. El uso de un cable de lanzamiento garantiza que el receptor se recupere a tiempo para medir con precisión el enlace de red real.
Probar un enlace óptico requiere una toma de decisiones activa. El instrumento depende completamente de los parámetros que usted establezca. Debe equilibrar la necesidad de ver detalles finos con la necesidad de impulsar la luz a través de grandes distancias. Ajustar la distancia, el ancho del pulso, la longitud de onda y el tiempo promedio constituye el núcleo de una configuración adecuada.
Primero, considere la configuración de distancia y alcance. Debe establecer la distancia de la pantalla en aproximadamente el doble de la longitud prevista del tendido del cable. Si esperas una carrera de 5 kilómetros, establece el alcance en 10 kilómetros. Esta sobreextensión deliberada permite que el ruido de fondo de referencia se muestre claramente después de que termina la fibra. Le brinda confirmación visual de la rotura real del final de la fibra.
A continuación, se enfrenta a la compensación del ancho del pulso. Este parámetro dicta cuánto tiempo permanece encendido el láser durante cada ráfaga. Define sus capacidades de prueba.
Tipo de ancho de pulso | Duración típica | Ventajas | Desventajas |
|---|---|---|---|
Pulso corto | 10 - 30 ns | Ofrece alta resolución. Ideal para identificar eventos muy cercanos en enlaces cortos. | Carece de energía suficiente para viajar largas distancias. Pobre rango dinámico. |
Pulso largo | 100 ns - 1 µs+ | Impulsa más luz para pruebas de larga distancia. Ofrece un excelente rango dinámico. | Amplia significativamente las zonas muertas. Puede fusionar eventos de fallas adyacentes en el gráfico. |
La selección de la longitud de onda juega un papel igualmente crítico. Debe realizar pruebas en múltiples longitudes de onda para exponer diferentes tipos de fallas de manera efectiva. Para líneas base de fibra multimodo, la práctica estándar exige pruebas a 850 nm. Para fibra monomodo, pruebe tanto a 1310 nm como a 1550 nm. El uso de ambas longitudes de onda monomodo le permite comparar las trazas. Esta comparación identifica con precisión las macrocurvas, que reaccionan de manera diferente según la frecuencia específica.
Finalmente, configure su tiempo promedio. Un solo pulso refleja muy poca luz. Tomar de 16 a 64 promedios mejora significativamente la relación señal-ruido. Al ejecutar la prueba durante 15 a 30 segundos, se superponen continuamente los datos devueltos. Este proceso suaviza el ruido de fondo aleatorio. Produce un rastro mucho más limpio y confiable para su análisis final.
La ejecución de la prueba exige un enfoque sistemático. Acelerar el proceso introduce variables que complican el análisis final. Debe construir una base confiable antes de conectarse al panel de conexiones de la red en vivo.
Establecer la línea de base representa el primer paso obligatorio. Ejecute una prueba de referencia rápida completa en su cable de lanzamiento antes de conectarlo al enlace principal. Esto verifica la salud del instrumento. Confirma que sus conectores están limpios y que su cable de lanzamiento no presenta daños. Omitir este paso a menudo deja a los técnicos persiguiendo fallas fantasma que en realidad se originan dentro de sus propios cables de prueba.
Una vez que verifique la línea base, comenzará a ejecutar el seguimiento. Conecte el cable de lanzamiento al panel de conexión de red con cuidado. Muchos técnicos simplemente presionan el botón "Autotest" y se marchan. Advertimos contra una gran dependencia de esta función automatizada. El algoritmo de la máquina a menudo caracteriza erróneamente reflejos falsos o curvas físicas leves como empalmes de fusión dura. Las funciones automatizadas proporcionan un buen punto de partida, pero nunca reemplazan las habilidades analíticas humanas.
La colocación manual del marcador reduce activamente la incertidumbre de la medición. Debes controlar los cursores tú mismo para extraer datos precisos.
Medición de longitud: coloque los marcadores A y B justo antes de sus respectivos picos de reflexión. Recuerde aquí una realidad física crucial. La fibra de vidrio real suele ser entre un 1% y un 2% más larga que la cubierta exterior del cable debido al trenzado interno. Debe tener en cuenta esta discrepancia al localizar físicamente una falla enterrada.
Medición de la pérdida de empalme: utilice el método de mínimos cuadrados en el punto de empalme. Este enfoque matemático aísla la pérdida localizada de la propia articulación. Separa la pérdida por empalme de la atenuación de la distancia natural de la fibra. La colocación adecuada de los marcadores garantiza que sus cálculos de pérdidas reflejen la realidad en lugar de estimaciones del software.
Leer el trazo visual es una habilidad fundamental para cualquier técnico en fibras. El gráfico cuenta una historia física distinta del viaje de la luz. Para interpretar esta historia, primero debes entender el eje del gráfico. El eje Y representa la amplitud. Muestra pérdida de señal o potencia en decibeles (dB). El eje X representa la distancia y mapea qué tan lejos viajó la luz por el núcleo.
Al escanear el rastro de izquierda a derecha, identificará eventos físicos clave. Cada anomalía física crea una firma visual única.
Conectores (reflejos de Fresnel): aparecen como picos ascendentes agudos y muy localizados. El pico es seguido inmediatamente por una ligera caída en el nivel de potencia general. Ocurren dondequiera que la luz pase a través de un espacio de aire entre dos casquillos acoplados.
Empalmes por fusión: Estas uniones funden el vidrio perfectamente con el vidrio. Crean reducciones sutiles y no reflectantes en el trazo. Verá que la línea cae ligeramente sin ningún pico ascendente previo.
Macrocurvaturas: el estrés físico o las curvas apretadas del cable provocan que la luz se escape del núcleo. Esto crea una caída en la potencia que empeora en longitudes de onda más altas. Puede ser claramente visible a 1550 nm, pero permanecer completamente oculto a 1310 nm.
Roturas/Fin de la Fibra: Una rotura física catastrófica o el punto de terminación final parece idéntico. Se presenta como una caída vertical repentina y pronunciada directamente hasta el nivel de ruido de base. Después de este punto no vuelve la luz.
También debe aprender a identificar "fantasmas". Los conectores altamente reflectantes crean picos de reflexión falsos secundarios. La luz que regresa rebota en el mamparo del OTDR, viaja hacia abajo por la fibra y se refleja nuevamente. Estos fantasmas siempre aparecen a múltiplos matemáticos exactos de la distancia original. Si un conector defectuoso se encuentra a 1 kilómetro, su fantasma aparece exactamente a 2 kilómetros. Los fantasmas no muestran una caída de pérdidas correspondiente después del pico, lo que los hace relativamente fáciles de detectar una vez que sabes qué buscar.
Las mediciones de campo conllevan profundos riesgos operativos. Una mala interpretación de las trazas puede dar lugar a sustituciones de cables innecesarias y muy costosas. Peor aún, los datos incorrectos conducen a auditorías de SLA fallidas, lo que viola la confianza del cliente. Debe adoptar estrategias de mitigación estrictas para proteger sus inversiones en la red.
Al seleccionar un nuevo hardware de diagnóstico, quienes toman decisiones técnicas deben mirar más allá de las afirmaciones básicas de marketing. La evaluación de un reflectómetro óptico en el dominio del tiempo requiere analizar dimensiones técnicas específicas para determinar su utilidad en entornos modernos.
Dimensión de evaluación | Importancia técnica | Aplicación de mejores prácticas |
|---|---|---|
Zona muerta de eventos (EDZ) | La distancia mínima requerida para distinguir dos eventos reflectantes separados. | Las zonas muertas más pequeñas son fundamentales para entornos de centros de datos densos donde los paneles de conexión se encuentran muy juntos. |
Zona muerta de atenuación (ADZ) | La distancia requerida después de una reflexión para medir con precisión un evento no reflectante. | Crucial para medir con precisión un empalme por fusión ubicado inmediatamente después de un conector altamente reflectante. |
Cumplimiento de estándares | Garantiza que la calibración del dispositivo se alinee perfectamente con los marcos regulatorios globales. | Obligatorio para informes verificables. Busque un cumplimiento estricto de los estándares industriales IEC 61746 y TIA/EIA. |

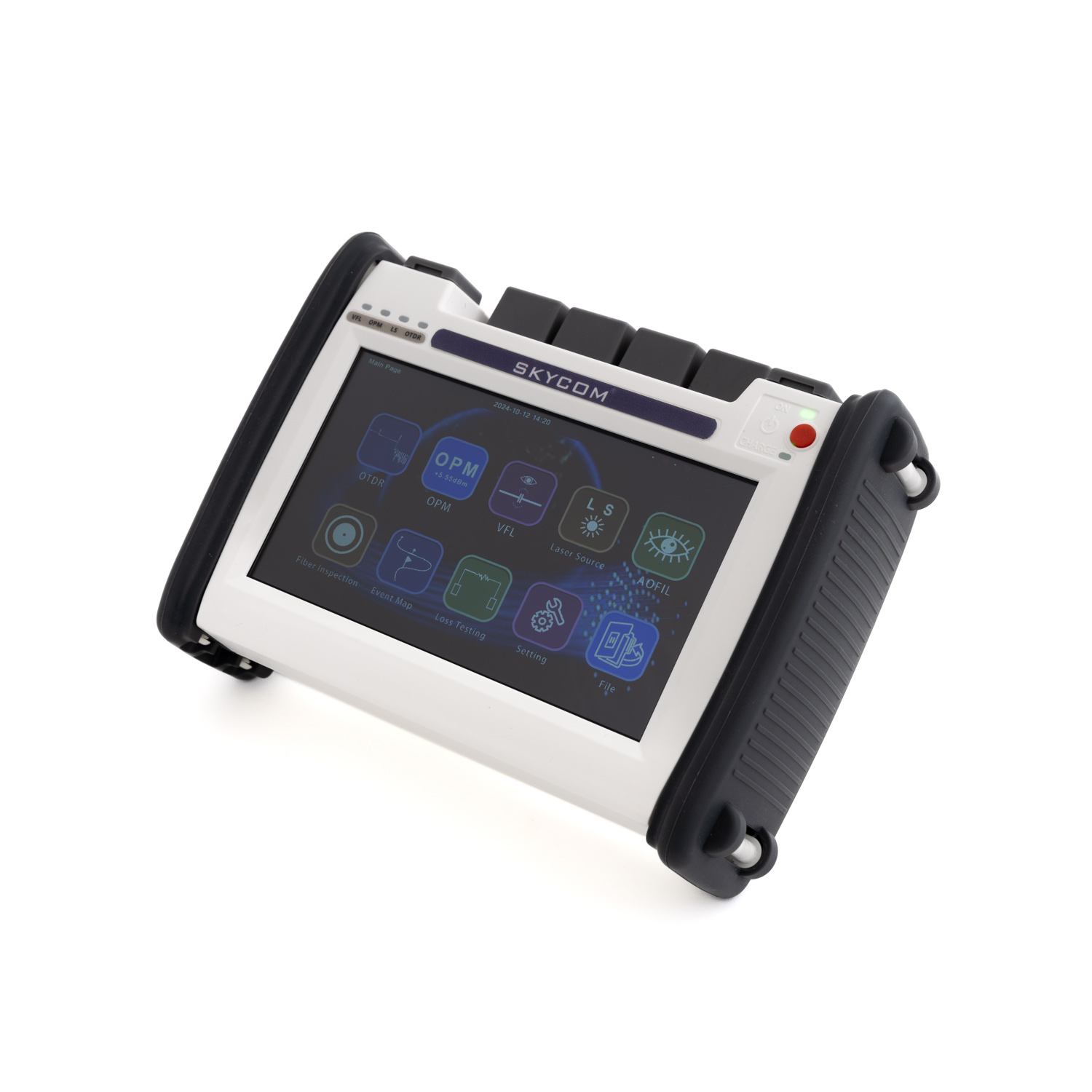

Funcionalidad todo en uno | Integra múltiples herramientas de prueba óptica en un solo chasis modular. | Priorice las unidades que incorporan localizadores visuales de fallas (VFL) para verificaciones físicas rápidas y medidores de potencia de fibra (FPM) para validar los presupuestos de pérdida óptica total. |
Los entornos densos requieren instrumentos con zonas muertas lo más cortas posibles. Si gestiona instalaciones a gran escala, el equipo estándar simplemente no puede separar eventos espaciados a sólo unos metros de distancia. Además, elegir dispositivos que cumplan con los estándares garantiza que sus informes de prueba tengan peso legal durante la resolución de disputas. La evaluación cuidadosa de los equipos garantiza que sus equipos de campo posean las capacidades necesarias para mantener la infraestructura crítica de manera eficiente.
Probar con éxito un cable de fibra óptica requiere un enfoque deliberado y educado. Debes equilibrar constantemente una preparación física adecuada con una configuración precisa de los parámetros. Limpiar los conectores y desplegar los cables de lanzamiento adecuados sienta las bases. Ajustar correctamente el ancho y el rango de su pulso revela las realidades ocultas de su planta física.
Recomendamos encarecidamente a los técnicos que dominen el análisis de trazas manual. Los diagnósticos automatizados siguen siendo útiles, pero no pueden reemplazar la interpretación matizada de un operador humano capacitado. Al adquirir nuevo hardware de prueba, los responsables de la toma de decisiones deben priorizar las capacidades de zona muerta estricta y el cumplimiento estándar comprobado. La implementación de estas metodologías disciplinadas garantiza que sus redes sigan siendo resistentes, confiables y completamente certificadas.
R: Un cable de lanzamiento evita que el receptor se deslumbre. El reflejo inicial de alta energía del conector del mamparo crea una zona muerta que oculta eventos inmediatos. Un cable de lanzamiento proporciona una distancia de amortiguación, lo que permite que el receptor se recupere y capture con precisión la pérdida de inserción real del primer conector.
R: EDZ representa la distancia mínima requerida para distinguir visualmente dos eventos reflectantes separados. ADZ define la distancia requerida después de una reflexión importante para medir con precisión un evento no reflectante, como un empalme por fusión, en la traza.
R: Debe realizar pruebas en ambas longitudes de onda para fibra monomodo. Comparar las dos trazas separadas es el método estándar de la industria para aislar macrocurvaturas físicas de empalmes de fusión reales. Las macrocurvaturas muestran una mayor pérdida a 1550 nm.
R: No. Los diferentes tamaños de núcleo y longitudes de onda operativas requieren puertos de prueba modulares o dedicados. Mezclarlos provoca una pérdida de inserción grave, daña los conectores y garantiza lecturas de medición muy inexactas en todo el enlace óptico.
