Un reflectómetro óptico en el dominio del tiempo representa mucho más que un simple dispositivo de prueba. Los profesionales de la industria lo ven como el sistema de registro autorizado para la certificación de redes de fibra y la resolución de disputas complejas. Los equipos de prueba de pérdida óptica (OLTS) le brindan una medición directa de la pérdida total del enlace. Por el contrario, un OTDR funciona de manera completamente diferente al medir la pérdida óptica indirectamente a través de la dispersión y la reflexión.
Comprender exactamente cómo este dispositivo procesa el comportamiento de la luz proporciona una gran ventaja. Los ingenieros de redes y los equipos de adquisiciones deben comprender esta física subyacente. Les permite evaluar especificaciones cruciales de manera efectiva. Puede analizar fácilmente parámetros como el rango dinámico y las zonas muertas. Este conocimiento le ayuda a evitar costosas lecturas falsas. En última instancia, se asegura de seleccionar el equipo adecuado que se adapta perfectamente a su topología de red específica.
Mecanismo fundamental: los OTDR funcionan de manera similar al radar óptico, calculando la distancia cronometrando el retorno de los reflejos de luz microscópicos en función de la velocidad constante de la luz.
Los tres comportamientos ópticos: las trazas de prueba se basan en la medición de la dispersión de Rayleigh (pérdida de línea de base), la reflexión de Fresnel (conectores/roturas) y la absorción (impurezas).
La compensación de parámetros: las pruebas de alta resolución requieren pulsos ópticos cortos (mejor precisión, rango más corto), mientras que las pruebas de larga distancia requieren pulsos más amplios (rango más largo, menor precisión).
Realidad de las adquisiciones: La especificación de un OTDR requiere alinear el rango dinámico del instrumento y las zonas muertas de eventos con su arquitectura de red específica (por ejemplo, LAN de corta distancia frente a telecomunicaciones de larga distancia).
Puede pensar en este instrumento de prueba como un sistema de radar óptico. El radar tradicional transmite ondas de radio y escucha ecos para localizar aviones. Un probador de fibra hace lo mismo utilizando intensos pulsos de luz. El dispositivo inyecta un pulso de luz de alta potencia en el núcleo de la fibra. Luego mide cuidadosamente la fracción microscópica de luz que regresa a la fuente. Esta luz que regresa dibuja un mapa detallado de todo el tendido del cable.
Identificar una falla requiere cálculos matemáticos precisos. El instrumento mapea el tiempo de retardo entre la emisión y la recepción de la luz. Las fibras de vidrio tienen un índice de refracción específico, normalmente alrededor de 1,468. La luz viaja más lentamente en el vidrio que en el vacío. El procesador interno multiplica el tiempo de viaje por la velocidad de la luz en el núcleo de vidrio. Luego divide este resultado por dos. Nos dividimos por dos porque la luz hace un viaje de ida y vuelta: viaja hasta el evento y se refleja de regreso al sensor. Esta sencilla fórmula garantiza una precisión milimétrica para localizar roturas a kilómetros de distancia.
Interpretar una traza de prueba significa comprender tres comportamientos ópticos distintos. El OTDR captura estos fenómenos para generar su característico gráfico inclinado.
Dispersión de Rayleigh: esto crea la pendiente descendente de la línea base en su trazado. A medida que la luz viaja a través del vidrio de sílice, sufre variaciones microscópicas de densidad. Estas variaciones dispersan los fotones en todas direcciones. Una pequeña fracción de esta luz dispersa rebota directamente. Se ve un fenómeno similar en la naturaleza cuando se mira un cielo azul. Las longitudes de onda más cortas se dispersan más fácilmente que las más largas. Por lo tanto, una longitud de onda de 1310 nm muestra una atenuación inicial mayor que una longitud de onda de 1550 nm.
Reflexión de Fresnel: esto provoca picos de energía agudos visibles en la pantalla. La reflexión ocurre cada vez que la luz sufre un cambio repentino en el índice de refracción. Los espacios de aire en los conectores mecánicos, los divisores o las roturas de fibras provocan reflejos masivos. La señal sube abruptamente antes de caer.
Absorción: La pureza del vidrio rara vez es absoluta. Los oligoelementos y los iones hidroxilo atrapan la energía luminosa y la convierten en diminutas cantidades de calor. La absorción no refleja la luz hacia el probador. En cambio, contribuye a la atenuación general de la señal junto con la dispersión de Rayleigh.
Para capturar señales con una millonésima parte de la intensidad del pulso original, el hardware debe ser increíblemente robusto. Cuatro componentes principales rigen el rendimiento de un reflectómetro óptico en el dominio del tiempo en el campo.
Diodos láser: este componente actúa como fuente de luz virtual. Dispara ráfagas de fotones breves e intensas a lo largo del cable. Los diodos premium mantienen anchos de pulso y potencia de salida altamente estables. Esta estabilidad aumenta directamente el rango dinámico, lo que permite que la señal llegue más lejos en las redes de larga distancia.
Acopladores/Divisores Ópticos: Piense en el acoplador como un director de tráfico altamente eficiente. Canaliza el poderoso impulso hacia afuera hacia el hilo de fibra. Lo más importante es que también debe encaminar de manera segura la retrodispersión ultra tenue que regresa lejos del láser y hacia el delicado sensor. Evita que la ráfaga saliente enceguezca los componentes electrónicos receptores.
Fotodetectores (fotodiodos de avalancha): el fotodiodo de avalancha (APD) sirve como cuello de botella crítico de sensibilidad. Detecta los fotones que regresan. Debido a que la retrodispersión es increíblemente débil, el APD amplifica la señal internamente. La calidad de este sensor determina si se puede detectar un conector mal acoplado al final de un tramo de 100 kilómetros.
Unidades de medida de tiempo: la velocidad del reloj del procesador dicta la resolución espacial. La Unidad de Medición de Tiempo (TMU) toma muestras del voltaje de retorno millones de veces por segundo. Una velocidad de reloj más rápida significa un espaciado más estrecho entre los puntos de datos. Esto permite que el instrumento distinga entre dos paneles de conexión ubicados a solo unos centímetros de distancia.
Comprar la herramienta adecuada requiere traducir estos principios físicos en especificaciones prácticas. Los ingenieros deben equilibrar las leyes de la física en competencia para lograr una visibilidad óptima.
No se puede tener una distancia infinita y una resolución perfecta simultáneamente. Ésta es una limitación física fundamental. Inyectar más energía luminosa requiere un pulso óptico más amplio. Un pulso más amplio empuja más hacia abajo en el cable, brindándole un rango dinámico más alto. Sin embargo, este enorme estallido de luz ciega temporalmente el sensor. Mancha eventos muy próximos entre sí. Por el contrario, un pulso estrecho proporciona una resolución muy nítida pero carece de energía para viajar largas distancias.
Configuración de ancho de pulso | Energía óptica inyectada | Distancia máxima de prueba | Calidad de resolución de eventos |
|---|---|---|---|
Corto (p. ej., 5 ns) | Bajo | Corto (LAN/Centros de datos) | Alto (Separa eventos cerrados) |
Medio (p. ej., 100 ns) | Moderado | Medio (Redes Metro) | Moderado (pruebas de campo estándar) |
Largo (p. ej., 20 µs) | Alto | Largo (Submarino / Largo recorrido) | Bajo (eventos de ciegas a corta distancia) |
Las zonas muertas representan el tiempo de recuperación del fotodetector. Cuando el OTDR sufre un fuerte reflejo de Fresnel, el sensor se sobrecarga. La distancia que tarda el sensor en recuperarse y leer los datos nuevamente es la zona muerta. Dividimos esto en dos categorías.
La zona muerta de eventos (EDZ) es la distancia mínima necesaria para detectar un segundo evento reflectante. La zona muerta de atenuación (ADZ) es la distancia necesaria para medir con precisión la pérdida de un evento no reflectante posterior (como un empalme por fusión). Las zonas muertas cortas son absolutamente críticas para evaluar racks de centros de datos con parches muy ajustados. Si su zona muerta es de diez metros, se perderá por completo un latiguillo defectuoso que mide sólo dos metros.
La gente suele confundir resolución y precisión, pero significan cosas diferentes. La resolución espacial se refiere a qué tan cerca el instrumento coloca los puntos de datos en la pantalla. Es esencialmente la frecuencia de muestreo digital. La precisión real de la medición implica la estabilidad de la base de tiempo del reloj interno y la linealidad del fotodiodo. Las herramientas de presupuesto pueden ofrecer alta resolución y trazar muchos puntos, pero su precisión subyacente puede variar debido a una linealidad deficiente de los componentes. Las herramientas de nivel empresarial garantizan alta resolución y precisión milimétrica.
Poseer un probador de alta gama no garantiza buenos resultados. Los operadores deben aplicar estrictas metodologías de campo. La configuración adecuada separa la certificación de red confiable de las conjeturas.
Conectar el instrumento directamente a la red bajo prueba es un error común de los aficionados. La conexión mecánica inicial crea un reflejo masivo. Este reflejo activa inmediatamente la zona muerta del instrumento, ocultando la condición del primer conector. La integración de fibras de lanzamiento y recepción es un estándar no negociable. Un cable de lanzamiento actúa como amortiguador. Permite que el fotodetector se estabilice antes de que la luz entre en el tramo real de la red. Un cable de recepción en el otro extremo garantiza que pueda medir con precisión la pérdida del conector terminal final.
A veces, un seguimiento de prueba desafía la lógica. Es posible que vea un empalme de fusión que parece agregar potencia a la señal en lugar de perderla. La industria llama a esto "ganador". Se trata de una ilusión óptica física. Ocurre cuando se empalman dos fibras que poseen coeficientes de retrodispersión que no coinciden. La segunda fibra dispersa un mayor porcentaje de luz hacia el sensor que la primera fibra. El instrumento malinterpreta este aumento de retrodispersión como una ganancia de potencia. La solución autorizada requiere pruebas bidireccionales. Debe probar la fibra desde ambos extremos y promediar matemáticamente los dos resultados de pérdida de empalme para revelar la atenuación verdadera.
Las conexiones de alta reflectancia en cables cortos suelen provocar ecos ópticos. A estos ecos los llamamos "fantasmas". La luz rebota de un lado a otro entre dos conectores mecánicos altamente reflectantes. El sensor lee este rebote secundario retrasado como un evento completamente nuevo más adelante. Puedes identificar fantasmas fácilmente. Siempre aparecen exactamente a múltiplos de la distancia real. Además, los fantasmas muestran un pico de reflexión pero no muestran ninguna pérdida de señal real detrás de ellos. Reconocer fantasmas impide que los técnicos envíen equipos de reparación para descubrir fallas inexistentes.
Una línea de trazo ruidosa y dentada hace imposible una medición precisa de las pérdidas. Los técnicos sin experiencia aumentan inmediatamente el ancho del pulso para impulsar más luz y suavizar la línea. Esto arruina la resolución. El método matemáticamente superior implica aumentar el tiempo promedio. Al ampliar la duración de la prueba de 15 segundos a 3 minutos, el procesador recopila exponencialmente más muestras. Promedia el ruido electrónico aleatorio manteniendo intacta la señal verdadera. Esta estrategia limpia maravillosamente el ruido de rastreo sin sacrificar ni un milímetro de resolución espacial.
Las diferentes topologías de red exigen configuraciones de hardware específicas. Debe alinear el factor de forma y el cumplimiento del software con su entorno operativo diario.
Los equipos modernos se dividen en tres categorías distintas según las necesidades de implementación.
Factor de forma | Entorno primario | Características clave |
|---|---|---|

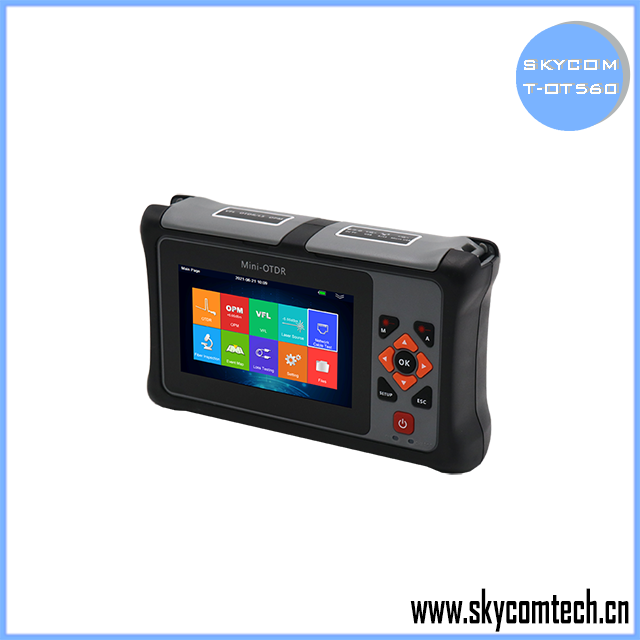

Portátiles/Micro-OTDR | Solución de problemas de campo de nivel 1 | Destaca la duración de la batería, los tiempos de arranque rápidos, la carcasa resistente y el análisis automatizado de pasa/falla para los técnicos de primera línea. |
Funciones completas/modulares | Certificación y laboratorios de nivel 2 | Ofrece pruebas de múltiples longitudes de onda, módulos intercambiables, rangos dinámicos masivos y software avanzado de análisis de trazas. |
Unidades de prueba remotas (RTU) | Monitoreo de la Oficina Central | Sistemas montados en bastidor diseñados para monitoreo de red continuo, automatizado, 24 horas al día, 7 días a la semana, sin intervención humana. |
Generar un rastro es sólo la mitad de la batalla. Deberá enviar los datos para la entrega al cliente y certificación de garantía. La industria de las telecomunicaciones confía en el estándar de formato de datos Telcordia SR-4731. Este estándar produce un archivo .sor inalterable . Incorpora todos los parámetros de prueba, marcas de tiempo y datos de calibración directamente en el archivo. Un de nivel empresarial reflectómetro óptico en el dominio del tiempo admite de forma nativa este estándar. Previene la manipulación de datos y garantiza una integración perfecta con software de informes de terceros.
Un OTDR es tan valioso como la capacidad del operador para interpretar su traza basada en la física. Simplemente enchufar el dispositivo y presionar un botón rara vez produce una certificación precisa. El éxito depende de comprender cómo la retrodispersión y la reflexión dan forma a los datos. Además, los compradores deben hacer coincidir meticulosamente las especificaciones del instrumento con la topología de su red real. Las zonas muertas cortas son importantes para los centros de datos, mientras que los rangos dinámicos masivos gobiernan los enlaces de telecomunicaciones de larga distancia.
Quienes toman las decisiones deben tomar medidas inmediatas. Audite sus procedimientos operativos estándar (SOP) de prueba actuales. Evalúe las distancias de enlace típicas para establecer un requisito básico para el ancho de pulso y el rango dinámico. Finalmente, consulte con expertos en medición para revisar sus prácticas de campo antes de finalizar cualquier lista de equipos. Una preparación adecuada garantiza la captura de datos verificados y conformes en cada ejecución de prueba.
R: Calcula el tiempo que tarda un pulso de luz en llegar al punto muerto y reflejarse. Dado que la velocidad de la luz en la fibra de vidrio es constante, el OTDR multiplica el tiempo de viaje por la velocidad de la luz y lo divide por dos (para tener en cuenta el viaje de ida y vuelta) para determinar la distancia precisa.
R: Un equipo de prueba de pérdida óptica (OLTS) mide directamente la pérdida de inserción total de un extremo a otro utilizando una fuente de luz en un extremo y un medidor de potencia en el otro. Un OTDR prueba desde un solo extremo, calcula indirectamente la pérdida y aísla fallas individuales de empalmes y conectores a lo largo de todo el tramo.
R: Un ganador es una ilusión óptica que se produce cuando se empalman dos fibras con diferentes coeficientes de retrodispersión. El OTDR malinterpreta la mayor retrodispersión de la segunda fibra como un aumento de potencia. Las pruebas desde ambos extremos y el promedio de los resultados revelan la verdadera pérdida de empalme.
