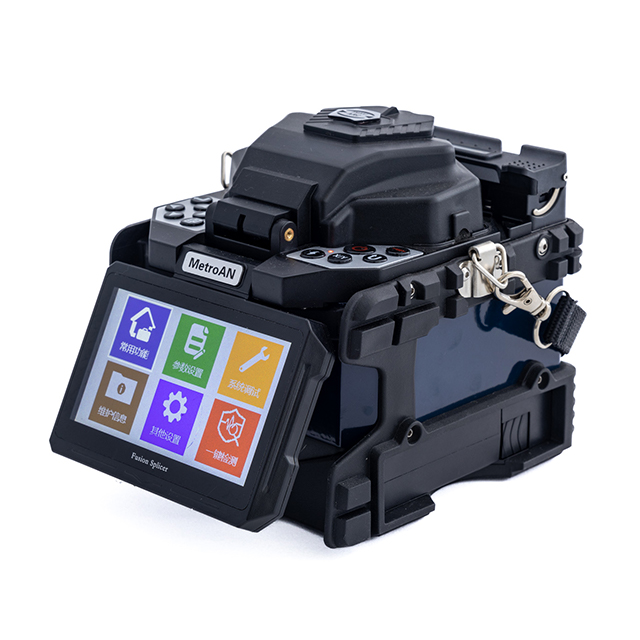

So erzielen Sie mit dem SKYCOM Fusion Splicer einen geringen Spleißverlust

Aufrufe: 0     Autor: Site-Editor Veröffentlichungszeit: 14.10.2025 Herkunft: Website

Erkundigen

Facebook-Sharing-Button
Twitter-Sharing-Button
Schaltfläche „Leitungsfreigabe“.
Wechat-Sharing-Button
LinkedIn-Sharing-Button
Pinterest-Sharing-Button
WhatsApp-Sharing-Button
Kakao-Sharing-Button
Snapchat-Sharing-Button
Schaltfläche zum Teilen von Telegrammen
Teilen Sie diese Schaltfläche zum Teilen

Die folgenden 5 Schlüsselmethoden können Ihnen dabei helfen, den Spleißverlust zu verringern:

1. Zum Reinigen der V-förmigen Nut

2.Um den Druckkopf der optischen Faser zu reinigen

3. So reinigen Sie die Objektivlinse (im Falle der Reinigung der Objektivlinse müssen die Nadelelektroden nicht entfernt werden).

4.Ersetzen der Elektrode

5. Entladetests

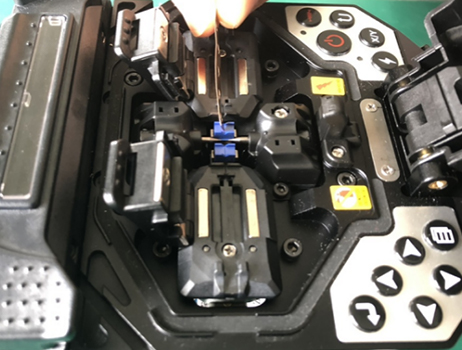

1. Zum Reinigen der V-förmigen Nut

3.13.2

Wenn sich Staub oder Verunreinigungen in der V-förmigen Rille befinden, kann der Faserdruckkopf die optische Faser nicht richtig unterdrücken, was zu größeren Spleißverlusten führt. Daher ist es im regulären Betrieb erforderlich, die V-förmige Nut häufiger zu überprüfen und regelmäßig zu reinigen.


Zum Öffnen der winddichten Abdeckung.

Reinigen Sie den Boden der V-förmigen Rille mit einem Wattestäbchen, nachdem Sie es gerade in Alkohol (über 99 % Alkohol) getaucht haben, und entfernen Sie den überschüssigen Alkohol in der V-förmigen Rille mit einem trockenen Wattestäbchen.

Wenn sich Verunreinigungen in der V-förmigen Rille nicht mit einem Wattestäbchen entfernen lassen, das einfach in Alkohol getaucht wurde, können Sie die gut geschnittene Endfläche der optischen Faser verwenden, um den Boden der V-förmigen Rille zu reinigen, und dann den vorherigen Schritt wiederholen.

Seien Sie beim Reinigen der V-förmigen Nut vorsichtig und wenden Sie keine übermäßige Kraft an, um eine Beschädigung der V-förmigen Nut zu vermeiden.

Seien Sie vorsichtig und berühren Sie nicht die Spitze der Nadelelektrode.

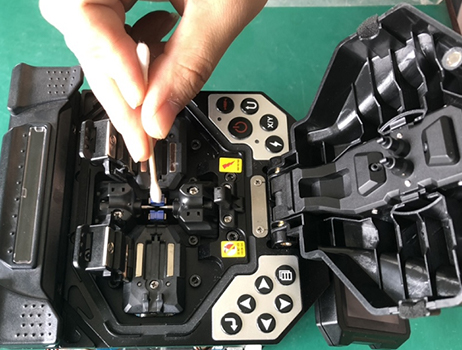

2. Reinigen Sie den Druckkopf der optischen Faser

3.2

Wenn der Druckkopf für optische Fasern verunreinigt ist, kann der Druckkopf für optische Fasern die optische Faser nicht normal unterdrücken, was zu einer Verschlechterung der Qualität des Fusionsspleißens führt.


Zum Öffnen der winddichten Abdeckung.

Reinigen Sie die Oberfläche des Druckkopfes für optische Fasern mit einem Wattestäbchen, das Sie gerade in Alkohol (mehr als 99 % Alkohol) getaucht haben, und entfernen Sie den überschüssigen Alkohol auf der Oberfläche des Druckkopfes für optische Fasern mit einem trockenen Wattestäbchen.

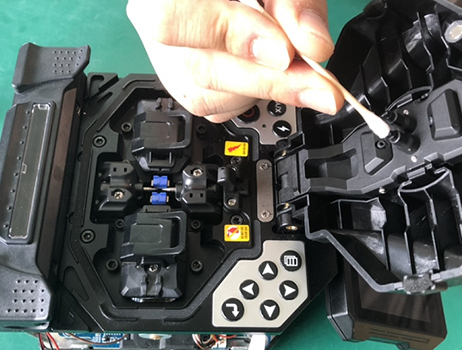

3.Reinigung der Objektivlinse

3.3

Wenn sich Verunreinigungen auf der Oberfläche der Objektivlinse befinden, kann die normale Position des beobachteten optischen Faserkerns beeinträchtigt werden, was zu einem Anstieg des Schmelzspleißverlusts oder einer schlechten Schmelzspleißung führt. Daher ist es notwendig, zwei Objektivlinsen regelmäßig zu reinigen, da sich die angesammelten Verunreinigungen sonst nur schwer entfernen lassen.


Bitte schalten Sie vor der Reinigung zunächst die Stromversorgung aus.

Wischen Sie die Oberfläche der Objektivlinse vorsichtig mit einem Wattestäbchen ab, das Sie gerade in Alkohol (über 99 % Alkohol) getaucht haben. Beginnen Sie mit dem Wischen in der Mitte der Linse und führen Sie eine kreisende Bewegung bis zum Rand der Linse aus. Wiederholen Sie dies mehrmals, bis keine Verunreinigungen, Flecken oder Streifen mehr vorhanden sind. Abschließend verwenden Sie ein sauberes und trockenes Wattestäbchen, um den restlichen Alkohol von der Oberfläche der Objektivlinse zu entfernen.

Seien Sie vorsichtig und berühren Sie beim Reinigen nicht die Elektrodenspitze.

Es wird empfohlen, die Linse zu reinigen, wenn die Nadelelektrode ausgetauscht wird.


4.Ersetzen der Elektrode

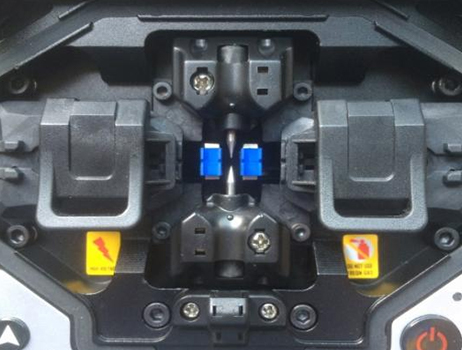

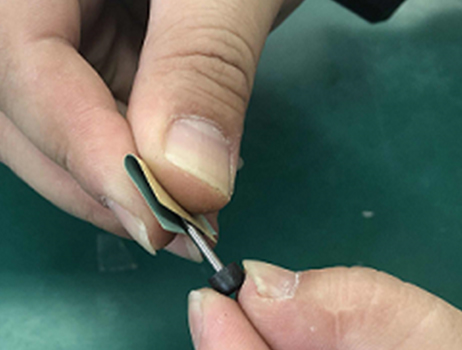

3.53.6

Die Elektrode nutzt sich im Gebrauch ab und die Elektrodenspitze setzt sich mit Siliziumoxid zusammen. Eine regelmäßige Reinigung des Oxids kann daher die Lebensdauer der Nadelelektrode effektiv verlängern. Es wird empfohlen, die Elektrode auszutauschen, nachdem sich der Optical Fiber Fusion Splicer 3000 Mal entladen hat. Wenn Sie die Elektrode weiterhin verwenden, kann dies höchstwahrscheinlich zu einem sehr großen Schmelzspleißverlust führen und die Festigkeit der Schmelzspleißpunkte verringern.

Schritte zum Austausch der Nadelelektrode:

Zum Ausschalten der Stromversorgung des Optical Fiber Fusion Splicer.

Um die Befestigungsschrauben herauszudrehen und die alte Nadelelektrode zu entfernen, die einen Stromschlag erlitten hat.

Verwenden Sie zum Reinigen der neuen Nadelelektrode ein Tuch, das Sie gerade in Alkohol getaucht haben. Installieren Sie dann die Nadelelektrode korrekt am Optical Fiber Fusion Splicer und ziehen Sie die Befestigungsschrauben fest.

Schalten Sie den Strom ein und legen Sie die vorbereitete Faser in den Optical Fiber Fusion Splicer, um die Entladungstests durchzuführen.


5. Entladetests

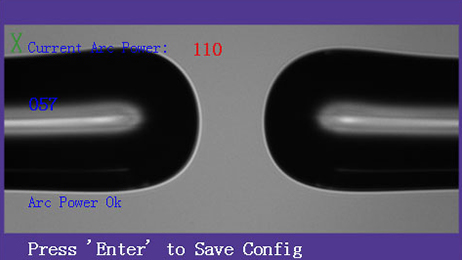

(1) Kalibrierung der Lichtbogenparameter

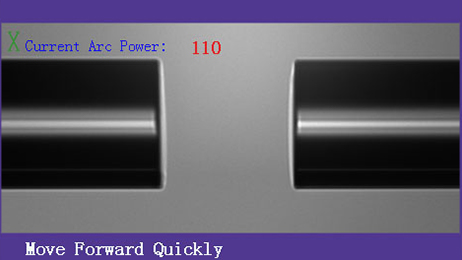

3.73.8

Um eine stabile Spleißqualität zu gewährleisten, sollte regelmäßig gearbeitet werden. Solche Bedingungen können extrem hohe oder niedrige Temperaturen, sehr trockene oder nasse Bedingungen, Elektrodenverschlechterung, Spleißen der heterogenen Fasern, Sauberkeit oder nach dem Austausch der Elektrode sein.

Für die Entladungstests müssen zwei optische Fasern zum Fusionsspleißen bereit sein und gemäß der allgemeinen Methode des Fusionsspleißens abgezogen, abgetrennt und platziert werden. Drücken Sie , um das Entladungstestprogramm aufzurufen.

Nach der Entladung wird ein numerischer Wert auf dem Bildschirm angezeigt. Liegt der Wert im Bereich von 45-65, ist der Ausfluss normal. Wenn die Entlastung unter 45 liegt, ist die Entlastung schwach, dann erhöhen Sie die Entlastung entsprechend dem Exekutivprogramm. Wenn der Wert größer als 65 ist, ist die Entladungsstärke zu stark und die Entladungsstärke muss verringert werden

entsprechend dem Executive-Programm.

Wenn der Fusionsgrad auf beiden Seiten nach der Entladung unterschiedlich ist, erhöhen Sie den Wert „Lückenposition“ im Menü „Systemeinstellungen“, falls der Grad auf der rechten Seite hoch ist; Andernfalls verringern Sie den Wert für die „Lückenposition“, wenn der Grad der optischen Faser auf der linken Seite hoch ist.

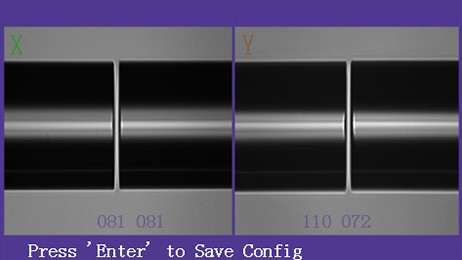

(2) Parameterkalibrierung anzeigen

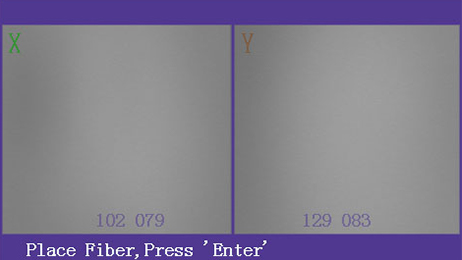

3.93.10


Display Config-Auto dient dazu, den Anzeigebereich der Glasfaser anzupassen und die Glasfaser in der Mitte des Bildschirms anzuzeigen.

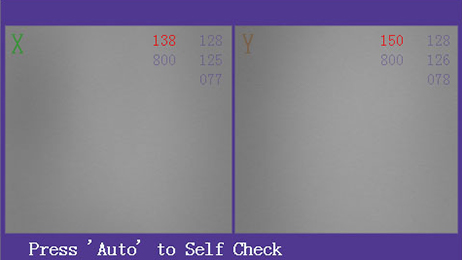

(2.1)Konfig-CCD anzeigen

Display Config-CCD dient zur automatischen Anpassung des CCD

3.11


(2.2)Konfig-LED anzeigen

Display Config-LED dient zum Anpassen der Helligkeit der LED


Die Helligkeit der LEDs empfehlen wir zwischen 120 und 130

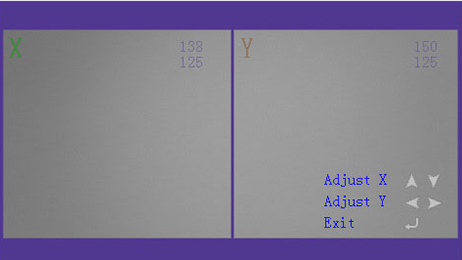

3.12

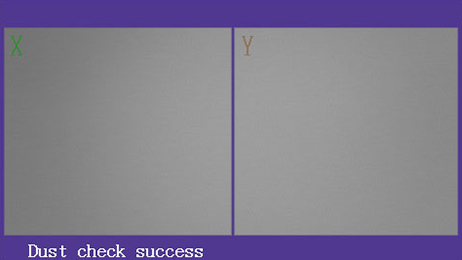

(2.3)Anzeigeeinstellung – Staubprüfung

Display Config-CCD soll prüfen, ob sich Staub im Anzeigesystem befindet

3.13
