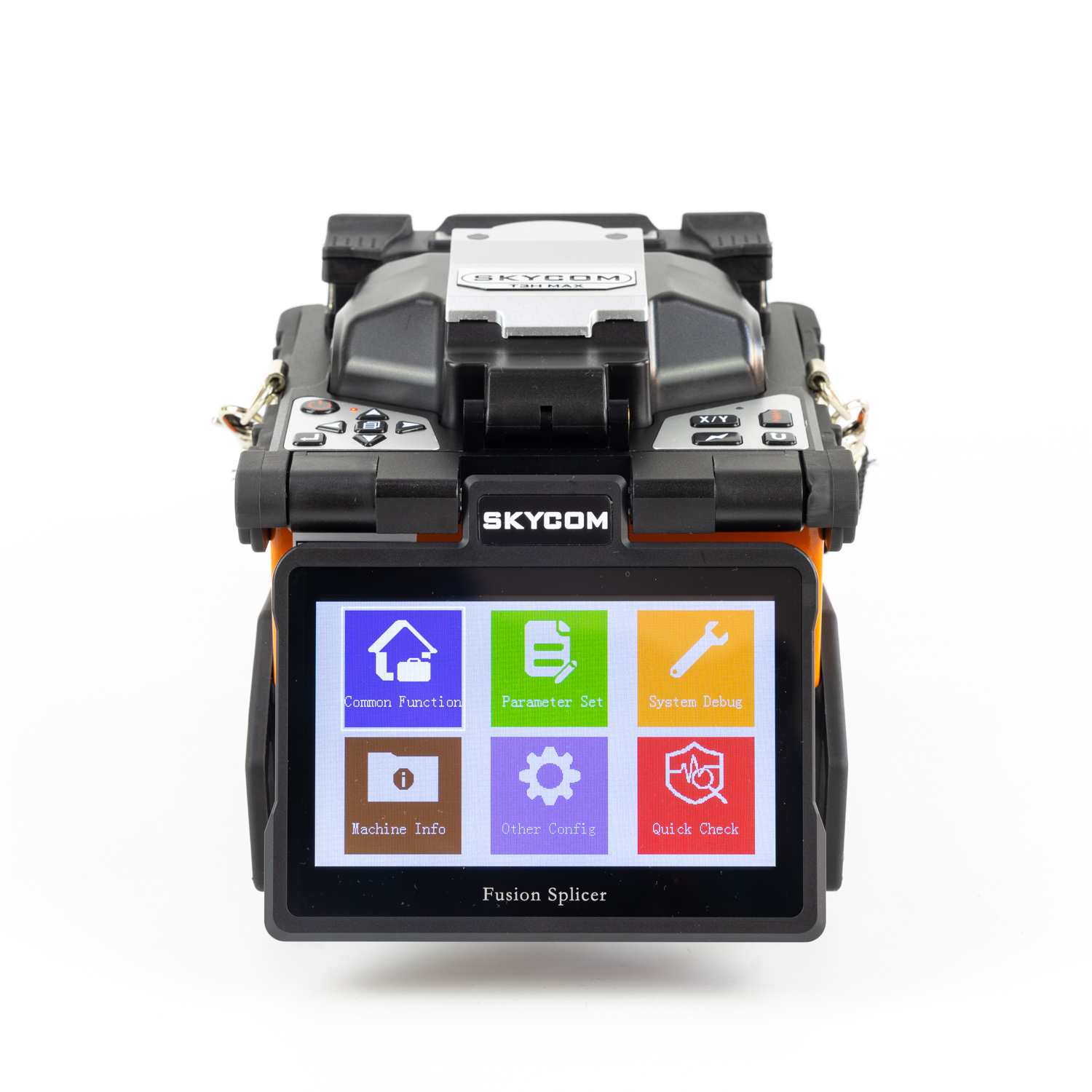

ما الذي يسبب فقدان الوصلات العالية في جهاز ربط الألياف؟

إن فقدان الوصلات العالية لا يمثل مجرد إزعاج فني؛ فهو يؤدي إلى لفات الشاحنات المكلفة، وتوهين الشبكة، واختبارات الشهادات الفاشلة. كل جزء من الديسيبل مهم عند التحقق من صحة أداء الشبكة الحديثة. يعد تحديد السبب الدقيق — سواء كان خطأ المشغل أو عوامل بيئية أو تدهور المعدات — أمرًا بالغ الأهمية للحفاظ على هوامش الربح في عمليات النشر واسعة النطاق. لا يمكنك ترك سلامة الألياف للتخمين عند نشر روابط ذات نطاق عريض عالي السرعة أو روابط طويلة المدى. وهدفنا هنا واضح. نريد مساعدتك في الانتقال من استكشاف الأخطاء وإصلاحها عن طريق التجربة والخطأ إلى إطار عمل تشخيصي منهجي. بحلول نهاية هذا الدليل، ستعرف بالضبط كيفية تحديد ما إذا كنت بحاجة إلى ممارسات صيانة أفضل، أو أداة تشذيب دقيقة جديدة، أو وحدة ربط مطورة بالكامل.

الوجبات السريعة الرئيسية

• تتراوح خسارة الوصلة أحادية الوضع المقبولة عادة بين 0.01 ديسيبل و0.05 ديسيبل؛ تشير القراءات المتسقة التي تزيد عن 0.1 ديسيبل إلى وجود عملية نظامية أو فشل في المعدات.

• غالبية الأحداث ذات الخسارة العالية هي أحداث خارجية (الملوثات، الانقسامات السيئة) وليست جوهرية (عدم تطابق التصنيع).

• لا يمكن لجهاز الربط بدمج الألياف المتطورة أن يعوض عن ساطور الألياف الباهت أو الذي تمت معايرته بشكل غير صحيح.

• عند تقييم المعدات البديلة، قم بإعطاء الأولوية لمعايرة القوس الآلية، وتقنية المحاذاة الأساسية، والحماية البيئية القوية.

1. تحديد خسارة الوصلة 'المرتفعة': معايير الصناعة مقابل الحقائق الميدانية

غالبًا ما يناقش الفنيون الميدانيون ما يشكل لصقًا مقبولًا. إن إنشاء خط أساس ثابت هو خطوتك الأولى نحو استكشاف الأخطاء وإصلاحها بشكل فعال. تحدد معايير الصناعة، وخاصة الإرشادات التي نشرتها جمعية الألياف البصرية (FOA)، التوقعات الصارمة. يجب أن تحقق وصلات الألياف أحادية الوضع عادةً خسارة إدخال تتراوح بين 0.01 ديسيبل و0.05 ديسيبل. تتراوح الألياف متعددة الأوضاع عادةً من 0.01 ديسيبل إلى 0.03 ديسيبل. أي شيء يتم تسجيله باستمرار أعلى من 0.1 ديسيبل يتطلب تحقيقًا فوريًا.

قد تتساءل عن سبب ضيق حدود التسامح بشكل لا يصدق. تعمل الشبكات الحديثة عالية السرعة في ظل ميزانيات خسارة بصرية صارمة. لا يمكن لعمليات النشر طويلة المدى ومعماريات الشبكة الضوئية المنفعلة (PON) تحمل تدهور الإشارة المتراكم. تؤدي سلسلة من التوصيلات الهامشية في النهاية إلى إضعاف الإشارة بما يكفي للتسبب في فقدان الحزمة أو الارتعاش أو فشل الارتباط بالكامل. ويحسب المخططون كل ديسيبل بعناية. عندما تتجاوز التوصيلات الخاصة بك هذه الميزانيات، فإنك تعرض نطاق الشبكة بالكامل للخطر.

يجب علينا أيضًا توضيح نقطة الارتباك الشائعة بين أطقم الربط. يوجد فرق واضح بين الخسارة المقدرة المعروضة على شاشة جهاز الربط وخسارة الإدراج الفعلية. تقوم أجهزة الربط الحديثة بتقدير الخسارة من خلال تحليل محاذاة الكاميرا والصور الرقمية للمفصل المكتمل. أنها لا تقيس الضوء الذي يمر عبر الزجاج. يعرف الفنيون المتشككون أن التقديرات التي تظهر على الشاشة يمكن أن تكذب أحيانًا. يقيس مقياس انعكاس المجال الزمني البصري (OTDR) الخسارة المادية الفعلية. ثق دائمًا في قراءات OTDR الخاصة بك مقارنة بالتقدير البصري.

2. العوامل الجوهرية مقابل العوامل الخارجية: عزل السبب الجذري

عند حدوث خسارة كبيرة، يجب عليك عزل السبب الجذري بشكل منهجي. نحن نقسم هذه الأسباب بشكل عام إلى فئتين متميزتين: العوامل الداخلية والخارجية. إن فهم هذا الاختلاف يوفر ساعات من التجربة والخطأ المحبطين.

أسباب جوهرية (مرتبطة بالألياف)

ترتبط العوامل الجوهرية مباشرة بتغيرات التصنيع في الألياف الضوئية نفسها. لا يمكنك تغيير هذه الخصائص الفيزيائية. يتم خبزها في الزجاج أثناء الإنتاج.

1. الاختلافات في قطر مجال الوضع (MFD): يحدد MFD المنطقة الدقيقة التي ينتقل فيها الضوء عبر القلب. إذا قمت بربط اثنين من الألياف لهما MFDs مختلفة قليلاً، فإن الضوء سوف ينتشر عند الوصلة. يؤدي عدم التطابق هذا إلى فقدان الإدراج الذي لا يمكن تجنبه.

2. الانحراف الأساسي: في بعض الأحيان لا يتمركز قلب الألياف بشكل مثالي داخل الكسوة. حتى لو كانت أجهزتك تقوم بمحاذاة الكسوة الخارجية بشكل مثالي، فلن تتطابق النوى البعيدة عن المركز.

3. عدم تطابق قطر الكسوة: تؤدي الاختلافات الطفيفة في القطر الخارجي إلى إرباك آليات محاذاة الأخدود على شكل حرف V.

الوجبات الجاهزة: لا يمكن للمعدات القضاء بشكل كامل على الخسارة الجوهرية؛ الهدف هو ببساطة تقليله باستخدام تقنيات المحاذاة المتقدمة.

الأسباب الخارجية (المرتبطة بالعملية/المعدات)

تعتمد العوامل الخارجية كليًا على أدواتك وإجراءاتك. هذه متغيرات يمكن السيطرة عليها بالكامل. إنها تمثل المعايير الأساسية لتقييم إجراءات التشغيل القياسية (SOPs) الخاصة بك.

1. التلوث على الألياف العارية: يحترق الغبار أو الزيوت من جلد الإنسان أو الطبقة العازلة المتبقية أثناء القوس. وهذا يخلق رواسب الكربون مباشرة عبر المسار البصري.

2. زوايا أو شفاه ضعيفة: وجه نهاية الألياف الخشنة ينثر الضوء على الفور.

3. مكونات الربط المنحرفة: الأوساخ الموجودة في الماكينة تجبر الألياف على الخروج من المحاذاة قبل أن يشتعل القوس.

الخلاصة: يمكن التحكم في العوامل الخارجية بشكل كامل وتمثل المعايير الأساسية لتقييم إجراءات التشغيل القياسية الخاصة بالنشر. ركز جهود التدريب والصيانة هنا.

3. عملية الإعداد: لماذا غالبًا ما يكون ساطور الألياف الخاص بك هو الجاني

يمكنك شراء أغلى آلة في السوق، لكنها ستفشل إذا قمت بتزويدها بزجاج جاهز بشكل سيء. أ تعتبر أداة Fiber Fusion Splicer جيدة مثل الزجاج المقدم لها. المحاذاة المثالية لا تعني شيئًا إذا كانت نهايات الألياف تشبه المنحدرات الخشنة. يتطلب المفصل الجيد وجهًا نهائيًا نقيًا يشبه المرآة. الكسور الدقيقة أو الشفاه أو الزوايا التي تزيد عن 0.5 درجة ستتسبب بطبيعتها في خسارة عالية. قد يحاول نظام الكاميرا التعويض، لكن الفيزياء الفيزيائية للزجاج المنصهر لن تتعاون.

يمثل تآكل شفرة الساطور نقطة عمياء هائلة للعديد من الفنيين الميدانيين. تدوم الشفرة النموذجية عالية الدقة لحوالي 30.000 إلى 60.000 شق. ومع ذلك، فإن هذا العمر يفترض الظروف المثلى. يؤدي الغبار والتعامل العدواني والتخزين غير المناسب إلى تدهور الشفرة بشكل أسرع. لم تعد الشفرة الباهتة تخدش الزجاج بشكل نظيف. وبدلا من ذلك، فإنه يسبب تحطم الزجاج المجهري. تقوم الأداة بسحق الألياف بشكل فعال بدلاً من إجراء نتيجة نظيفة. يؤدي هذا التحطم إلى حدوث شقوق صغيرة تنتشر في عمق القلب.

أنت بحاجة إلى بروتوكول تقييم صارم لأدوات التحضير الخاصة بك. تتبع عدد القطع الخاص بك بجد. عندما تلاحظ ارتفاعًا مفاجئًا في الوصلات المرفوضة، قم بفحص الشفرة على الفور. قد تحتاج ببساطة إلى تدوير الشفرة إلى وضع جديد. في بعض الأحيان يؤدي ضبط ارتفاع الشفرة إلى حل المشكلة. إذا فشلت التعديلات اليدوية باستمرار، فقد حان الوقت للترقية. الاستثمار في الدقة الآلية يزيل Fiber Cleaver التباين البشري من مرحلة الإعداد. يضمن دوران الشفرة الآلية وقطرات السندان الآلية الضغط المستمر في كل مرة.

4. تدهور المعدات: تشخيص جهاز ربط الألياف

حتى الألياف المشقوقة تمامًا سوف تفشل إذا كانت وحدة الربط تعاني من سوء الصيانة. هذه أدوات بصرية وميكانيكية حساسة للغاية. أنها تتحلل تدريجيا في ظل الظروف الميدانية. إن التعرف على أنماط التدهور هذه يمنع حدوث فشل واسع النطاق في الشبكة.

ارتداء القطب

• تتحلل الأقطاب الكهربائية قليلاً مع كل قوس كهربائي.

• يوصي المصنعون عادةً باستبدالها كل 3000 إلى 5000 قوس.

• مع تقدمهم في السن، يشكل بخار السيليكا تراكم الكربون على المعدن. تصبح النصائح حادة وغير متساوية.

• تؤدي الأطراف غير الواضحة إلى توزيع غير متساوٍ للحرارة. يذوب الزجاج بشكل غير منتظم، مما يؤدي إلى ضعف المفاصل وقابليتها للتلف.

تلوث V-Groove

• تعمل الأخاديد على شكل حرف V على تثبيت الخيوط الزجاجية الرقيقة بشكل مثالي أثناء المحاذاة.

• تسقط جزيئات الغبار أو الأوساخ المجهرية أو شظايا زجاج السيليكا المتكسرة بسهولة في هذه الأخاديد.

• حتى البقعة المجهرية تعوض محاذاة الألياف عموديًا أو أفقيًا.

• وبينما تحاول أنظمة المحاذاة الأساسية التكيف، فإنها تكافح بشدة إذا كان النزوح الجسدي شديدًا للغاية. يعد التنظيف المنتظم باستخدام كحول الأيزوبروبيل بنسبة 99% والفرش الصلبة أمرًا إلزاميًا.

الأوساخ النظام البصري

• وتعتمد الآلة على كاميرات صغيرة ومصابيح LED لرؤية الزجاج.

• المرايا أو العدسات الملوثة تربك برنامج معالجة الصور.

• إذا رأت الكاميرا صورة ضبابية بسبب الغبار، فإنها تحسب محاذاة خاطئة. كما أنه يولد تقديرات خسارة غير دقيقة بعد اللصق.

• يجب عليك تنظيف الزجاج الواقي فوق العدسات يوميا لضمان الوضوح البصري.

5. الحقائق البيئية ومعايرة القوس

يتجاهل العديد من الفنيين البيئة المباشرة. يفترضون أن الآلة تعمل بشكل مماثل بغض النظر عن الموقع. الحقيقة أكثر تعقيدا بكثير. التغيرات في درجة الحرارة والرطوبة المحيطة والضغط الجوي تغير بشكل كبير الكثافة المثلى للقوس الكهربائي. تؤثر كثافة الهواء بشكل مباشر على كيفية انتقال الكهرباء بين الأقطاب الكهربائية. تعمل الارتفاعات العالية على تخفيف الهواء، مما يتطلب إنتاج طاقة مختلفًا. الرطوبة العالية تغير المقاومة الكهربائية.

الحل واضح ومباشر ولكن يتم تجاهله في كثير من الأحيان. يجب عليك إجراء معايرة القوس بشكل متكرر. يُعرف هذا الإجراء أيضًا باسم اختبار القوس، ويتيح للآلة إطلاق شرارة اختبار وتحليل سلوك ذوبان الزجاج. يقوم البرنامج بعد ذلك تلقائيًا بضبط تيار الشرارة ومدتها لتتناسب مع الظروف الجوية الحالية. يستغرق الأمر أقل من دقيقة ولكنه يوفر ساعات من إعادة العمل.

غالبًا ما تتخطى أطقم العمل معايرة القوس بسبب ضغط الوقت. يؤدي خطر التنفيذ هذا إلى تدمير عمليات النشر بأكملها. يؤدي تخطي المعايرة في بداية المناوبة إلى ضمان نتائج غير متناسقة. يؤدي الانتقال من مقطورة لصق مكيفة الهواء إلى خندق خارجي رطب إلى حدوث صدمة بيئية فورية. إن قوة القوس التي تعمل بشكل مثالي داخل المقطورة ستذيب الزجاج بقوة شديدة - أو بشكل ضعيف جدًا - في الهواء الخارجي الرطب. قم دائمًا بالمعايرة عندما تتغير بيئتك.

6. تقييم ووضع قائمة مختصرة لجهاز ربط الألياف الجديد

تأتي نقطة حيث لم تعد الصيانة تحل المشكلة. أنت بحاجة إلى معرفة متى يتجاوز جهاز الربط الحالي مستوى الاسترداد القياسي. تتضمن علامات تراجع المحطة الطرفية فشل محركات المحاذاة، والبرامج الثابتة القديمة التي تفتقر إلى الملفات التعريفية الحديثة، ووقت التوقف المفرط للإصلاحات. إذا قمت باستبدال الأقطاب الكهربائية، وتنظيف الأخاديد على شكل حرف V، وتبديل الشفرات ولكنك لا تزال تفشل في اختبارات OTDR، فمن المحتمل أن تكون أجهزتك الأساسية معرضة للخطر. تصبح الترقية ضرورة للحفاظ على سرعة المشروع.

عند اختيار معدات جديدة، فإنك تواجه قرارًا كبيرًا بين تقنيات Core Alignment وCladding Alignment. تنظر أنظمة محاذاة النواة فعليًا إلى داخل الزجاج لمحاذاة النواة المجهرية الحاملة للضوء. تقوم محاذاة الكسوة ببساطة بمحاذاة الحواف المادية الخارجية. تكلف وحدات المحاذاة الأساسية أكثر في البداية. ومع ذلك، فهي ضرورية للشبكات القديمة أو العلامات التجارية المختلفة للألياف. إنهم يحافظون على الحد الأدنى من الخسارة حتى في حالة وجود عوامل جوهرية مثل الانحراف الأساسي. إن مكاسب الأداء تبرر بسهولة العلاوة الأولية لأطقم الرحلات الطويلة.

تشكل القوة مقياسًا آخر للتقييم النقدي. العمل الميداني يدمر المعدات الهشة. انظر عن كثب إلى تصنيفات حماية الدخول (IP). يؤدي اختيار المعدات التي توفر مقاومة عالية للغبار والماء إلى تقليل تلوث العدسات والأخدود بشكل استباقي. يحافظ الهيكل المغلق بالكامل على غبار السيليكا بعيدًا عن المحركات الداخلية والمسارات البصرية. تعمل ميزة التصميم هذه على تقليل أعباء الصيانة على المدى الطويل بشكل كبير.

وأخيرًا، قم بإعطاء الأولوية لسير العمل الآلي. أنظمة الربط الحديثة تزيل التخمين. ابحث عن ميزات تعويض القوس التلقائي التي تتكيف مع الرياح والطقس في الوقت الفعلي. تمثل الأدوات المقترنة مستقبل العمليات الميدانية. تتواصل العديد من الأجهزة عالية المستوى الآن عبر البلوتوث مع السواطير المقابلة لها، مما يؤدي إلى دوران الشفرة تلقائيًا قبل أن تدمر أنماط التآكل زجاجك.

خاتمة

نادرًا ما يكون فقدان الوصلات العالية لغزًا؛ إنه عطل ميكانيكي أو إجرائي متجذر في إعداد الألياف أو صيانة المعدات أو التحولات البيئية. إلقاء اللوم على الزجاج نفسه عادة ما يكون خطأ. لديك سيطرة كاملة على العوامل الخارجية التي تسبب الغالبية العظمى من فشل الشبكة. تؤدي معالجة هذه المتغيرات بشكل منهجي إلى استعادة هوامش الربح ومعدلات نجاح الشهادة.

• قم بمراجعة أعداد قوس القطب الكهربائي على الفور للتأكد من بقائها ضمن حدود التشغيل الآمنة.

• افحص مواضع شفرة الساطور لديك وقم بتنفيذ بروتوكول تتبع صارم لجداول التناوب.

• فرض اختبارات معايرة القوس الإلزامية في بداية كل وردية عمل وبعد التغيرات البيئية الكبرى.

• إذا كان جهازك يفشل باستمرار في المعايرة على الرغم من التنظيف العميق، فاطلب عرضًا توضيحيًا للجيل التالي من أدوات الربط للمحاذاة الأساسية.

التعليمات

س: كم مرة يجب أن أقوم بإجراء معايرة القوس على جهاز الربط بدمج الألياف الخاص بي؟

ج: في بداية كل وردية، عندما تتغير درجة الحرارة أو الرطوبة بشكل ملحوظ، أو بعد تغيير الأقطاب الكهربائية/أنواع الألياف.

س: لماذا يظهر OTDR الخاص بي خسارة عالية عندما يقدر جهاز الربط الخاص بي بـ 0.01 ديسيبل؟

ج: تقوم أجهزة الربط بتقدير الخسارة بناءً على المحاذاة المرئية عبر الكاميرات. يمكن أن تتسبب العوامل الجوهرية (مثل عدم تطابق MFD) أو الانحناءات الدقيقة في علبة الوصلات في حدوث خسارة مادية لا تستطيع الكاميرات اكتشافها.

س: هل يمكن أن يؤدي ساطور الألياف السيئ إلى إتلاف جهاز الربط الخاص بي؟

ج: على الرغم من أنها لن تؤدي إلى كسر جهاز الربط بشكل دائم، إلا أن الشقوق السيئة تؤدي إلى غبار السيليكا الزائد والحطام في الأخاديد والأقطاب الكهربائية، مما يزيد من الحاجة إلى التنظيف والصيانة العميقة.
