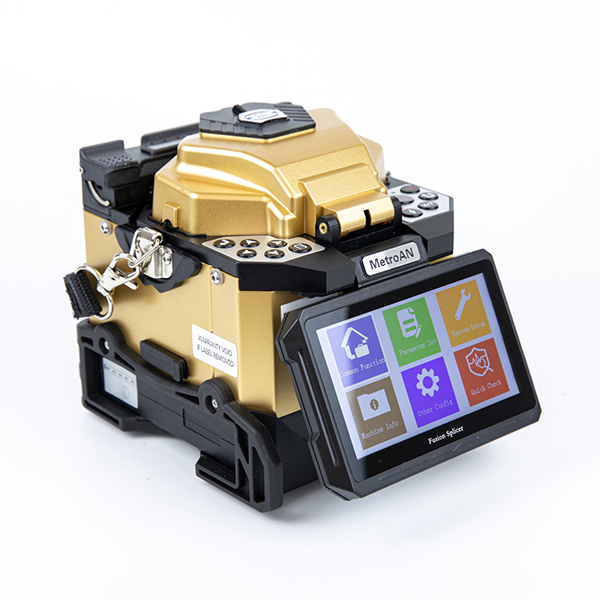

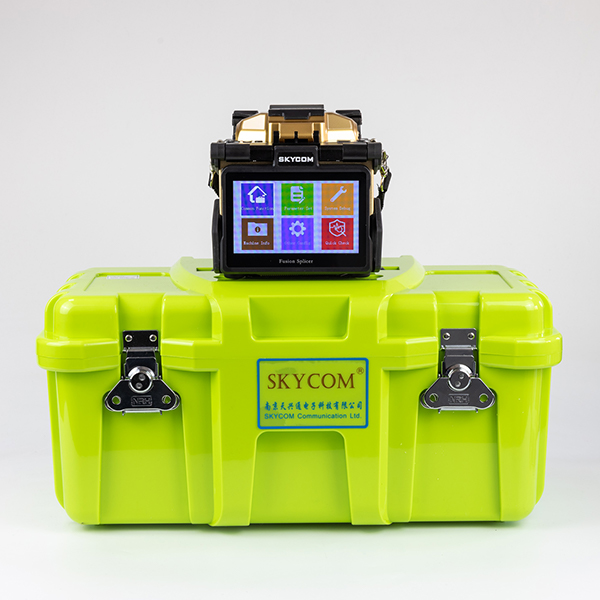

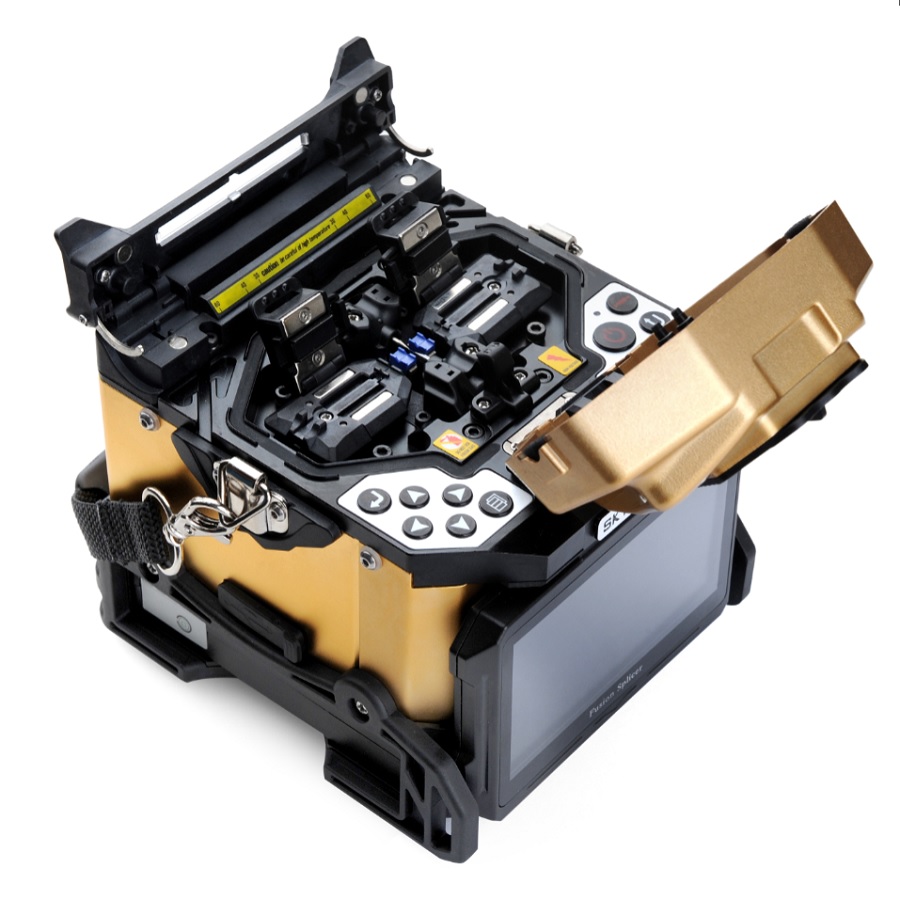

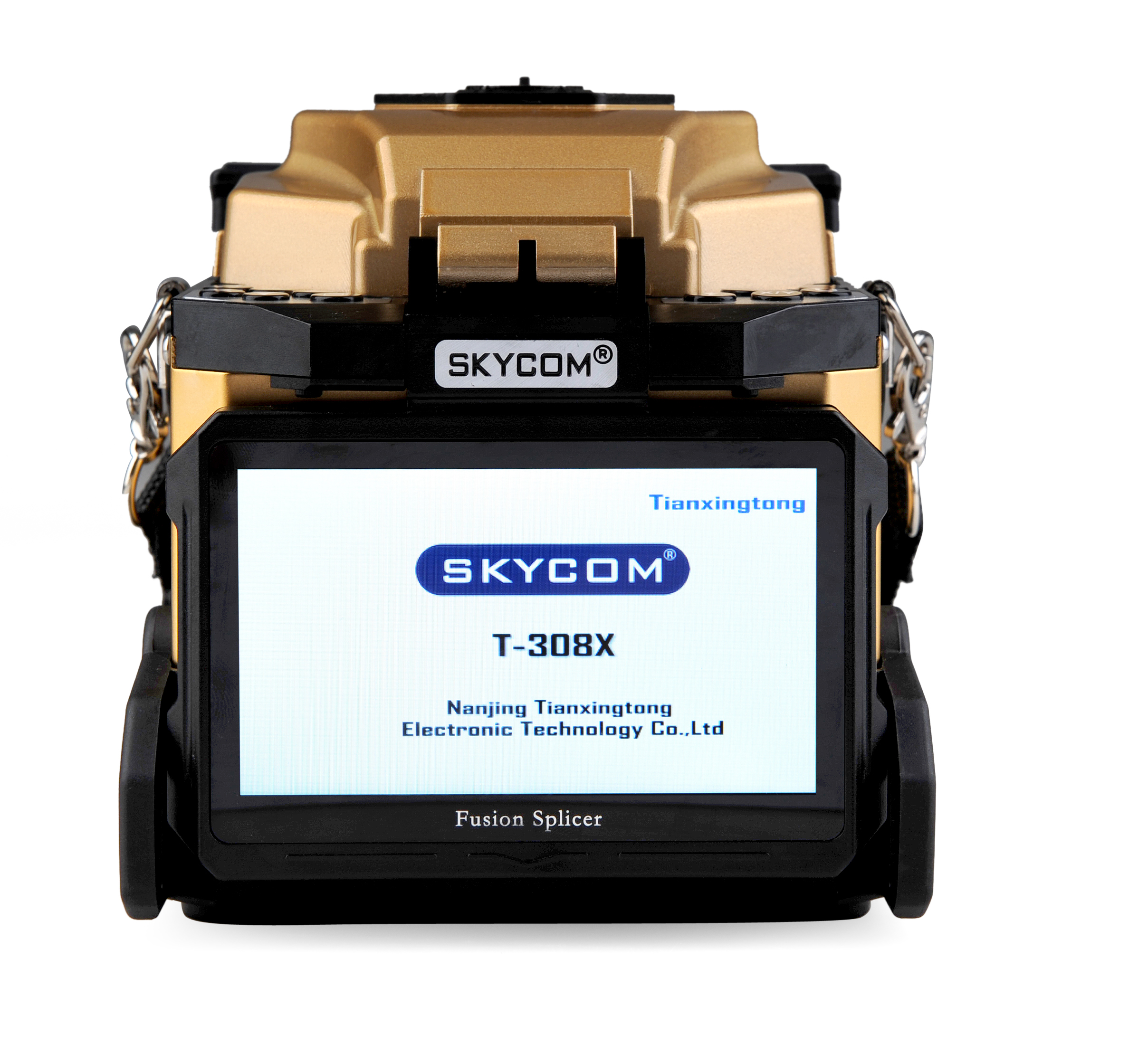

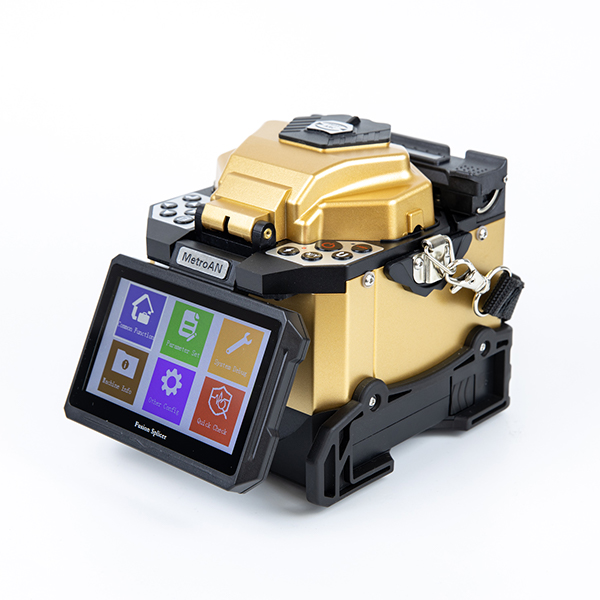

Máy hàn liên kết lõi tiên tiến SKYCOM T-308X

Giới thiệu sản phẩm

Máy ghép nối đầy đủ chức năng SKYCOM T308X là thiết bị kết nối cáp quang chuyên nghiệp được tích hợp hình ảnh có độ chính xác cao và công nghệ nối đáng tin cậy. Nó có màn hình LCD xoay 4,3 inch, căn chỉnh lõi PAS và độ phóng đại 520x để có kết quả chính xác. Với thời gian nối 9 giây, gia nhiệt 20 giây và pin hỗ trợ 220 thao tác, nó đảm bảo hiệu quả cao. Nhẹ và chắc chắn, nó lý tưởng cho các ứng dụng mạng FTTx và mạng đường trục.

Lợi thế sản phẩm

● Thời gian nối điển hình: 9 giây

● Chế độ làm nóng: Tùy chọn, thời gian làm nóng ống điển hình là 20 giây

● Pin lithium có thể sạc lại: Lên đến 220 chu kỳ nối nhiệt liên tục sau khi sạc đầy

● Độ phóng đại trục: 520x cho riêng trục X/Y

● Công suất hồ quang: Tự động điều chỉnh theo áp suất/nhiệt độ, không cần kiểm tra hồ quang thường xuyên

● Nối/làm nóng: Hoàn toàn tự động

● Xử lý hình ảnh: Công nghệ mới được phát triển

● Căn chỉnh lõi: Công nghệ PAS mới, độ chính xác được cải thiện

● Mạng áp dụng: Đường trục 100km

● Model tương đương: Phù hợp với INNO V5

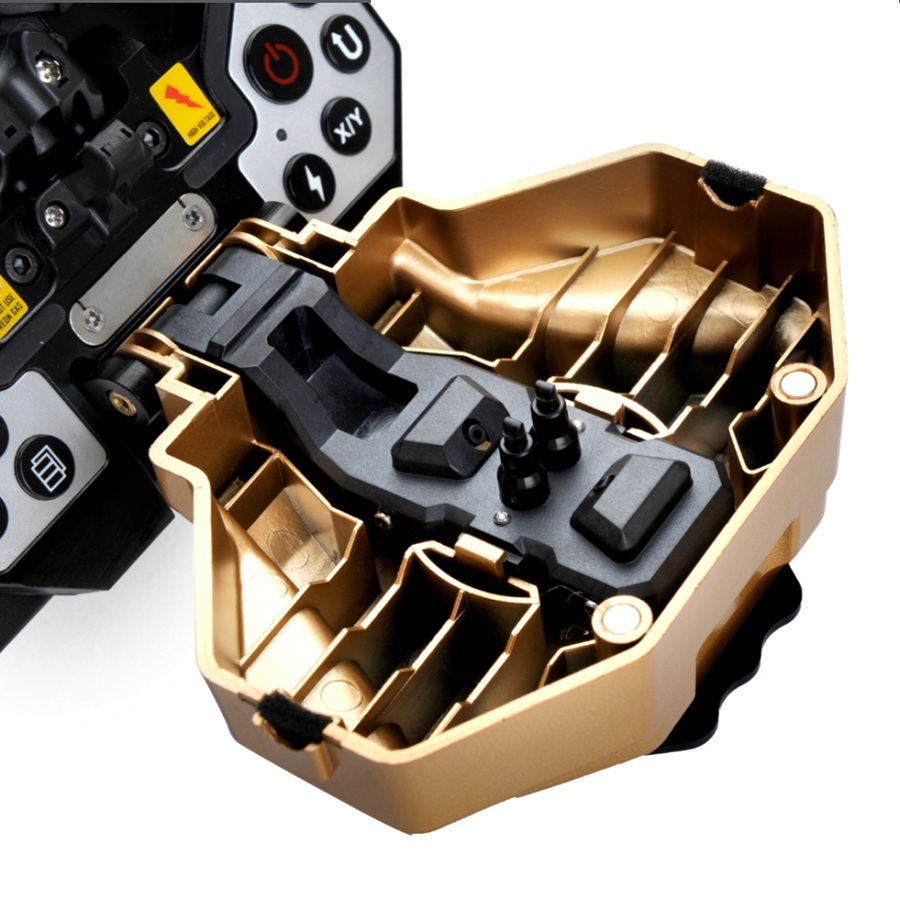

● Khả năng chống gió/bụi: Tay lái mới chống gió, định vị tốt hơn

● Thiết kế di động: 1,29kg (không có pin)

● máy cẩu sợi công nghệ đã được cấp bằng sáng chế: thiết bị cố định 3 trong 1

hoặc

● Hiệu suất ổn định & chất lượng cao: Đảm bảo suy hao mối nối cực thấp (0,02dB SM, 0,01dB MM, 0,04dB NZDS) và suy hao phản hồi ≥60dB để truyền tín hiệu đáng tin cậy.

● Hiệu suất cao: Hoàn thành nối trong 9 giây và làm nóng trong 20 giây, cải thiện đáng kể quy trình làm việc tại hiện trường.

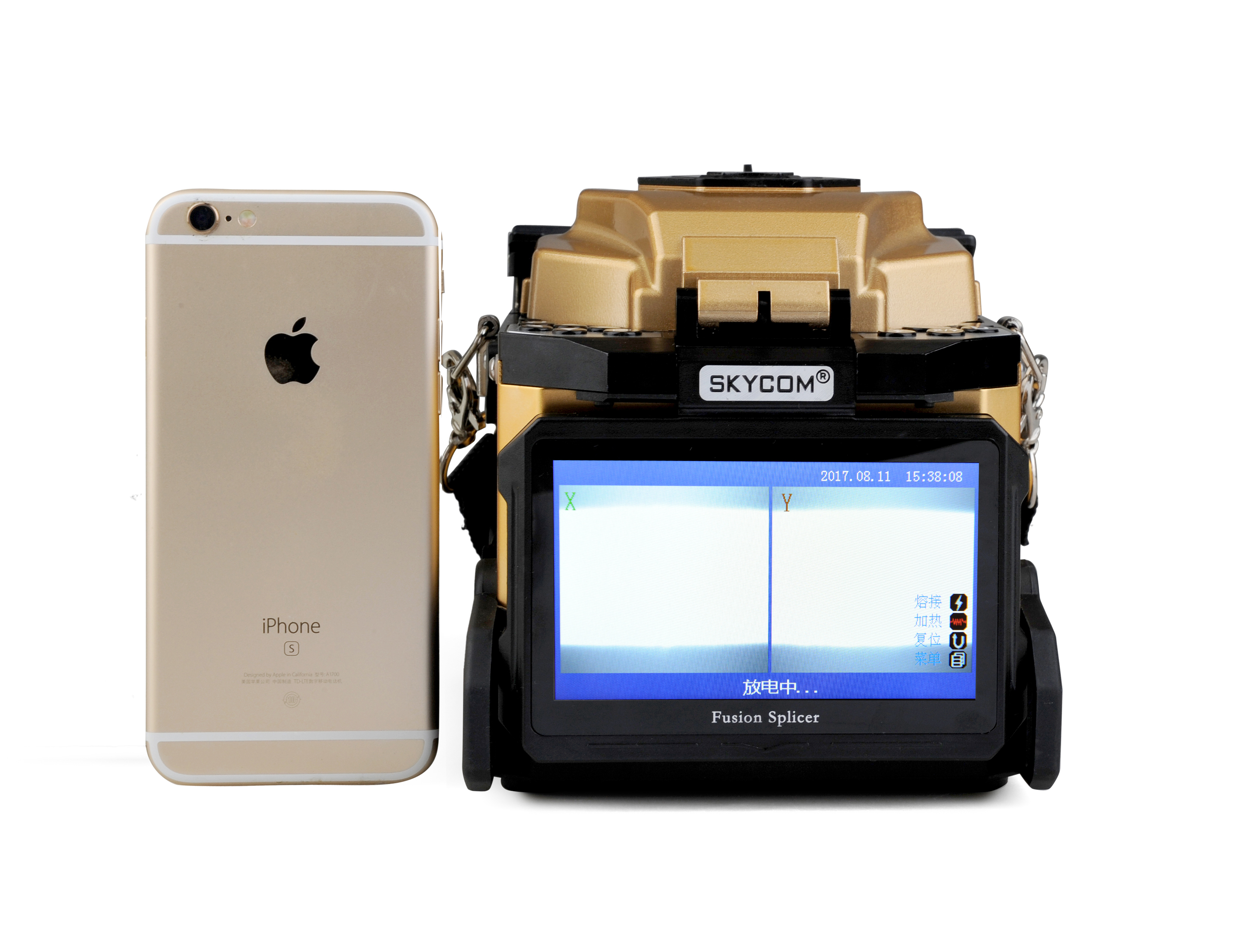

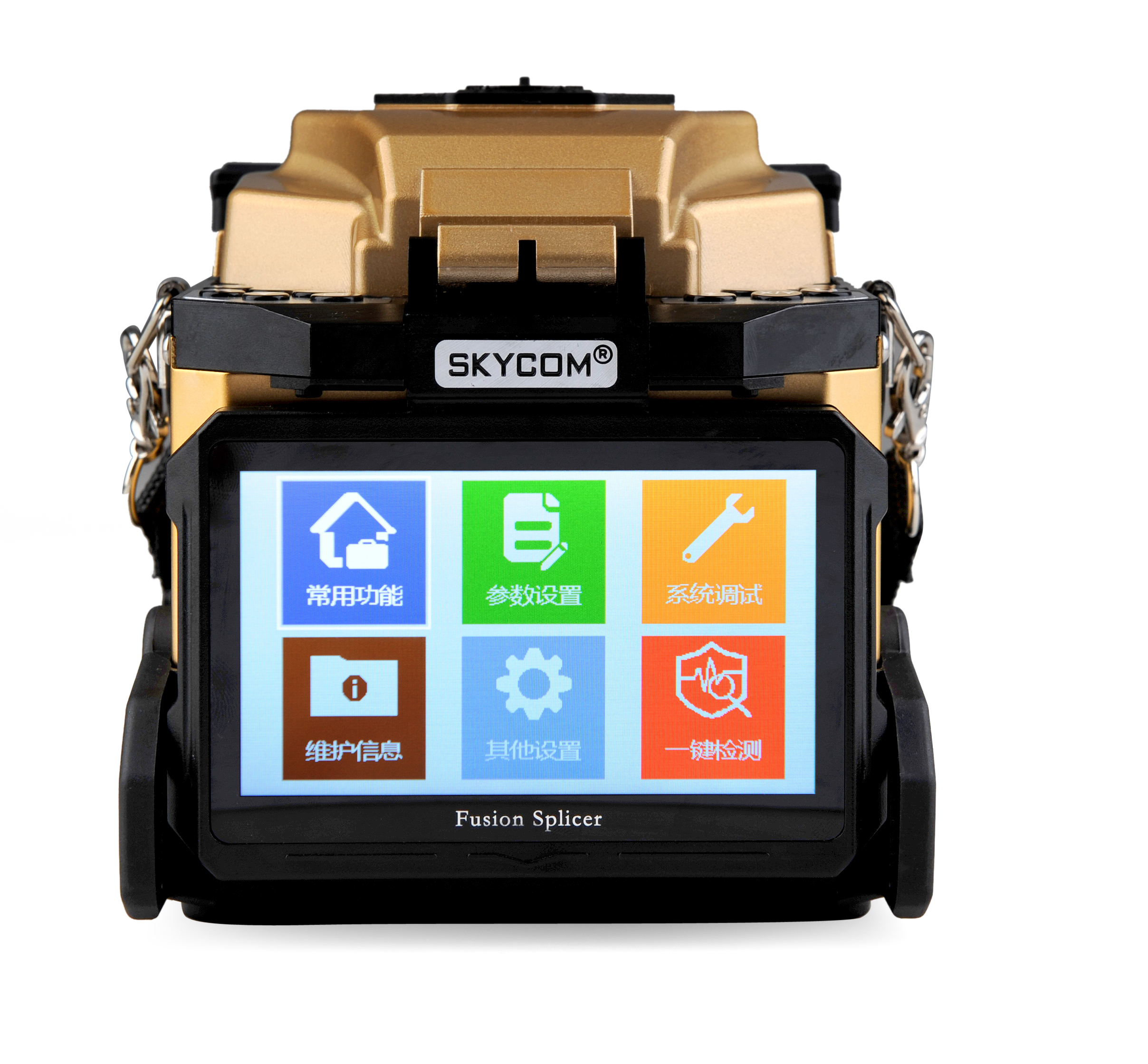

● Vận hành rõ ràng: Có màn hình LCD HD xoay 4,3 inch để xem và căn chỉnh sợi chính xác.

● Khả năng tương thích rộng: Hỗ trợ cáp thả SM (G.652/657), MM (G.651), EDF và FTTH.

● Chắc chắn & Linh hoạt: Hoạt động trong điều kiện khắc nghiệt (-10 oC đến 50 oC, 0–95% RH) và hỗ trợ nhiều ngôn ngữ, lý tưởng cho các dự án đường trục, FTTx và viễn thông.

Thông số kỹ thuật

Sợi áp dụng	Cáp thả SM, MM, NZ-DS, EDF, Pigtail, FTTH
Mất mối nối trung bình	0,02dB(SM), 0,01dB(MM), 0,04dB(NZDS), 0,04dB(EDF)
Trả lại tổn thất	≥60dB
Kiểm tra độ căng	2.0N(200gf)（Tiêu chuẩn）
Chương trình nối	50 nhóm
Xe buýt T co nhiệt h	20mm, 40mm, 60mm
Ngôn ngữ	Tiếng Trung, tiếng Anh
Điều kiện môi trường	-10～+50oC(nhiệt độ hoạt động),0～95% RH(độ ẩm), 0～5000m(độ cao)
Nguồn điện	Bộ đổi nguồn AC: Điện áp đầu vào 100～240V, 50/60Hz; 12V, 5A
Ắc quy	12V 5200mAH
Kích thước	120(W)*120(L)*130(H) mm
Cân nặng	1,29kg + 0,37kg (pin)

Màn hình	Màn hình LCD đầy màu sắc độ phân giải cao 4,3 inch
Sợi áp dụng	Single/SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655), cáp thả FTTH, đầu nối SC/LC/FC (tùy chọn)
Mất mối nối trung bình	0,02dB(SM), 0,01dB(MM), 0,04dB(NZDS), 0,04dB(EDF)
Trả lại tổn thất	≥60dB
Thời gian nối nhanh	8 giây
Thời gian làm nóng nhanh	20 giây
Ngôn ngữ điều hành	Tiếng Trung, tiếng Anh, tiếng Pháp, tiếng Bồ Đào Nha, tiếng Tây Ban Nha, tiếng Nga
Điều kiện hoạt động	-10~+50°C(nhiệt độ hoạt động),0~95% RH(độ ẩm), 0~5000m(độ cao)
Độ phóng đại hình ảnh sợi	X hoặc Y Riêng biệt 520 lần hoặc Đồng thời 270 lần
Ước tính tổn thất mối nối	Có sẵn
Phát hiện góc cắt	Có sẵn
Lưu trữ kết quả mối nối	6.000 nhóm kết quả ghép mới nhất, 100 hình ảnh
Nguồn điện	Pin lithium bên trong: 10,95V, 5,2 Ah, 5200mAh, Mối nối và nhiệt lên tới 220 lần
Kích thước	124(W)*131(H)*121(D)mm
Cân nặng	1,36kg (không có pin)

Công dụng sản phẩm

1. Xây dựng mạng đường dài và đường trục

T308X lý tưởng cho việc xây dựng và duy trì mạng đường trục đường dài vượt quá 100 km. Công nghệ căn chỉnh lõi PAS của nó đảm bảo tổn thất cực thấp (0,02dB SM) và tổn thất phản hồi cao ( ≥60dB), đáp ứng nhu cầu nghiêm ngặt về truyền dữ liệu tốc độ cao. Độ ổn định và độ chính xác của máy hàn giúp nó trở nên đáng tin cậy đối với các dự án cơ sở hạ tầng quan trọng trong mạng viễn thông và mạng diện rộng.

2. Triển khai FTTx và Access Network

Với khả năng tương thích rộng bao gồm cáp thả FTTH, sợi đơn chế độ G.652/G.657 và sợi đa chế độ, T308X vượt trội trong các ứng dụng FTTx. Chu kỳ nối nhanh (9 giây) và gia nhiệt (20 giây), cùng với thời lượng pin dài (220 thao tác), cải thiện đáng kể hiệu quả trong các nhiệm vụ lắp đặt và bảo trì sợi quang với khối lượng lớn.

3. Bảo trì hiện trường & Sửa chữa khẩn cấp trong điều kiện khắc nghiệt

Được thiết kế cho những môi trường đầy thử thách, T308X hoạt động đáng tin cậy ở nhiệt độ từ -10°C đến 50°C và độ ẩm lên tới 95%. Trọng lượng nhẹ (1,29kg), thiết kế chống gió và bộ phụ kiện di động khiến nó trở thành công cụ thiết yếu cho các kỹ thuật viên hiện trường thực hiện sửa chữa hoặc bảo trì khẩn cấp ở những địa điểm xa xôi hoặc hiểm trở.

Hướng dẫn vận hành sản phẩm

1. Nối sợi:

● Bước 1. Đặt sợi vào giá đỡ sợi bên trái của máy hàn.（Đầu sợi phải cách các điện cực từ 1 mm đến 1,5 mm.)

● Bước 2. Đặt sợi thứ hai vào giá đỡ sợi bên phải của máy hàn. (Phần cuối của sợi cũng phải cách các điện cực từ 1 mm đến 1,5 mm.)

● Bước 3.Đóng nắp chắn gió. Máy hàn nhiệt hạch sẽ tự động ghép nối.

2. Tay áo sợi nhiệt:

● Bước 1. Mở nắp lò sưởi.

● Bước2. Mở nắp chống gió, sau đó giữ sợi bên trái trong khi mở ngăn chứa sợi bên trái.

● Bước 3. Di chuyển ống bọc sợi sang giá đỡ sợi bên trái.

● Bước4. Dùng tay phải kéo sợi bên phải ra và mở giá đỡ sợi bên phải để làm thẳng sợi.

● Bước5. ngón cái bên phải đặt cách điểm hợp nhất 20 mm. Nghiêng sợi sang phải để trượt ống bọc sợi về phía ngón tay cái.

● Bước6. Làm thẳng sợi, đặt ống bọc sợi vào giữa lò sưởi, đóng nắp lò sưởi và sợi được làm nóng tự động.

● Bước7. Khi đèn báo sưởi ấm tắt (kèm tiếng bíp), quá trình làm nóng đã xong.

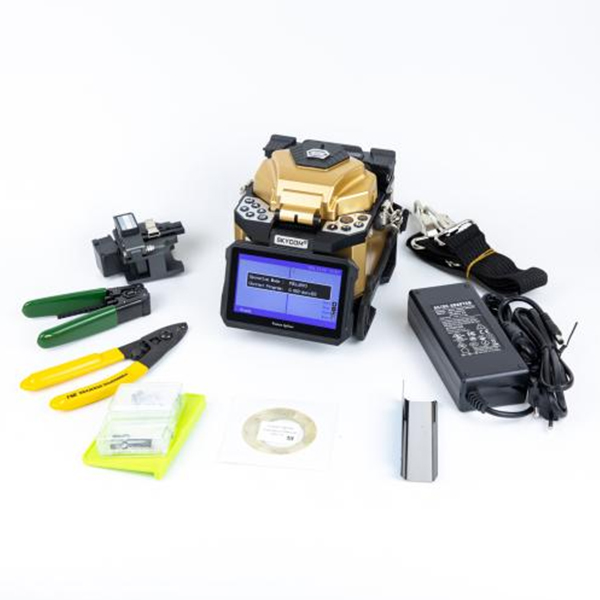

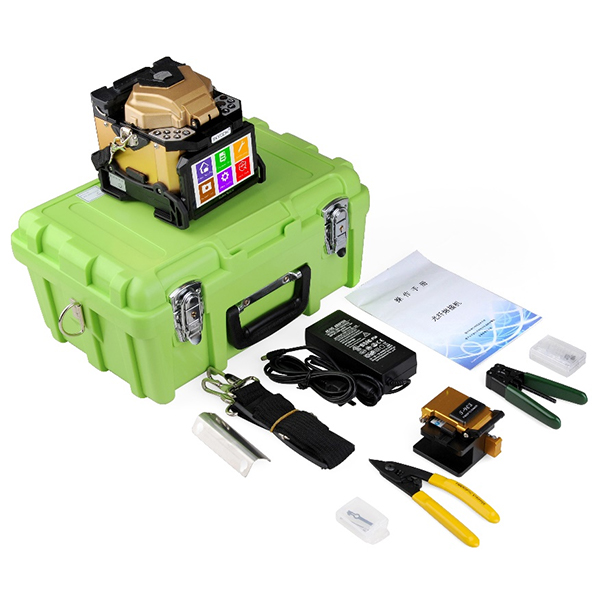

Phụ kiện tiêu chuẩn

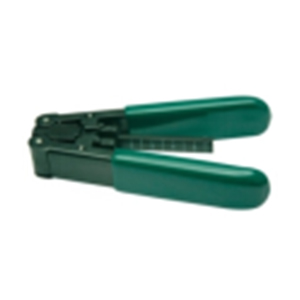

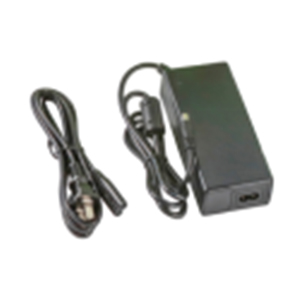

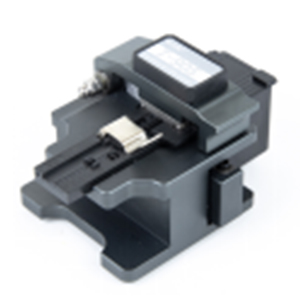

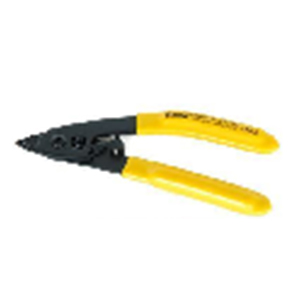

Máy T-308X*1 chiếc	Máy cắt sợi * 1PC	Vũ nữ thoát y sợi * 1PC	Dụng cụ tháo dây * 1PC	Bộ đổi nguồn AC (Bộ sạc) * 1PC

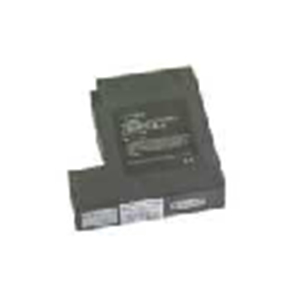

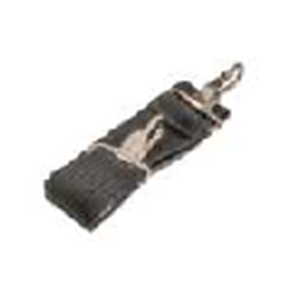

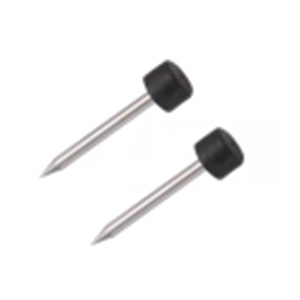

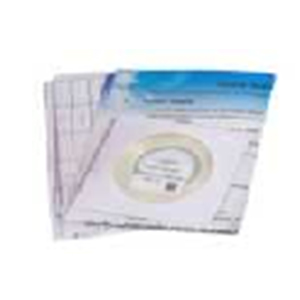

Điện cực dự phòng * 1 cặp	Khay làm mát * 1PC	Dây đeo * 1PC	Pin * 1PC	CD hướng dẫn và hướng dẫn tham khảo nhanh*1PC

Câu hỏi thường gặp

1. Tại sao chọn Skycom?

Nanjing SKYCOM Communications Ltd. là nhà cung cấp công cụ cáp quang hàng đầu tại Trung Quốc. Kể từ khi thành lập vào năm 2010, SKYCOM đã cống hiến cho hoạt động R&D và Sản xuất thiết bị bảo trì sợi quang trong hơn 10 năm. Các sản phẩm và dịch vụ của chúng tôi bao gồm: Máy cắt sợi quang, OTDR, Máy cắt sợi, Máy đo công suất quang & Nguồn laser, Máy đo công suất PON, VFL, Bộ nhận dạng sợi và các loại công cụ sợi khác, dịch vụ OEM và ODM, hỗ trợ dự án đấu thầu của Chính phủ.

SKYCOM đã áp dụng hệ thống quản lý hiện đại ISO9001 và sở hữu nhà xưởng rộng 3000 ㎡. Sau nhiều năm khai thác thị trường, SKYCOM đã tạo được danh tiếng tốt trong lòng các khách hàng Mạng và Viễn thông nhờ kích thước nhỏ gọn, nhẹ và di động, vận hành dễ dàng, hiệu suất ổn định, dịch vụ hậu mãi nhanh chóng và hiệu quả.

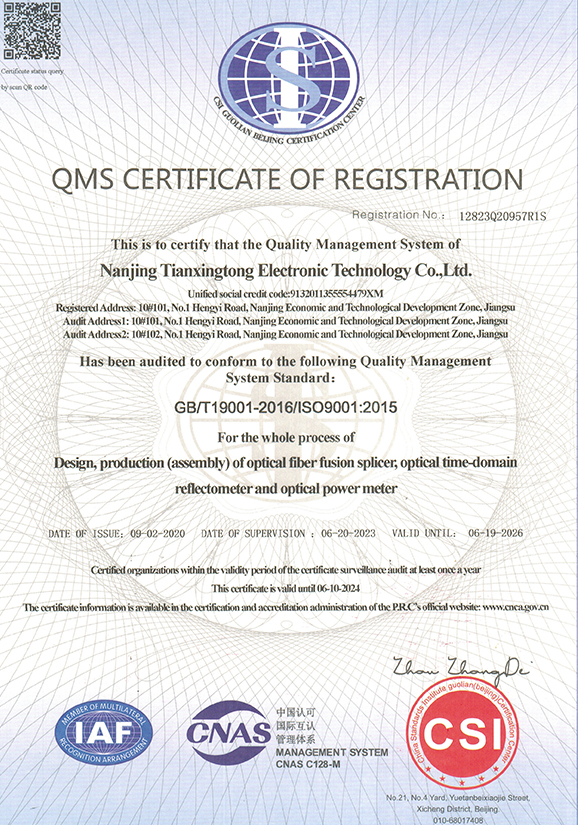

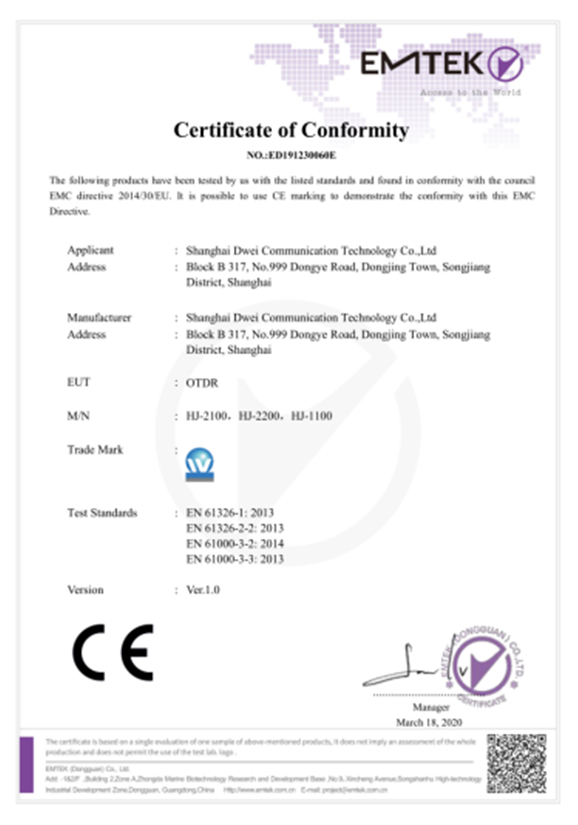

2. Bạn có chứng chỉ gì?

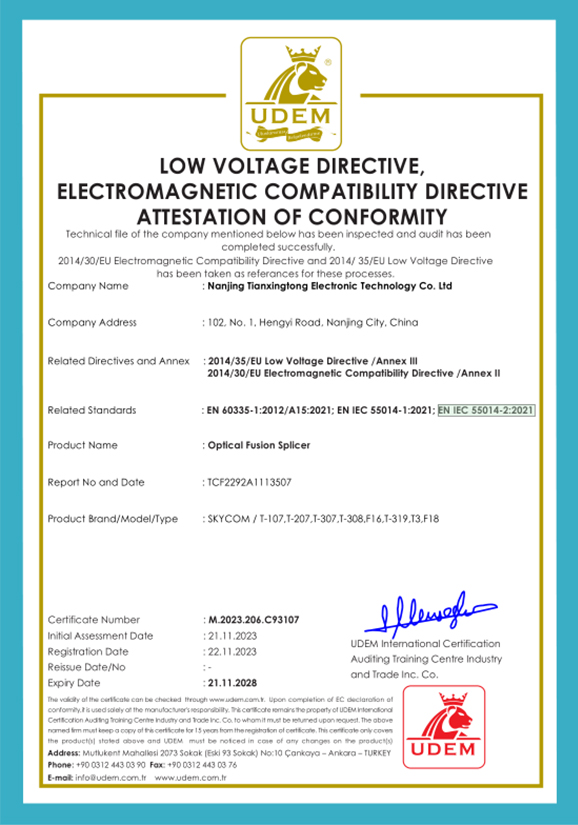

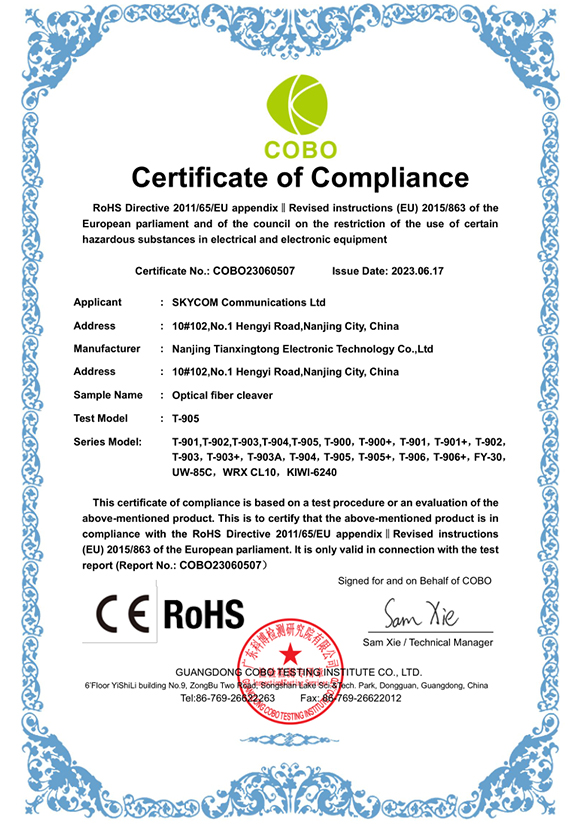

CE, Rohs và ISO.
