TOT510
SKYCOM

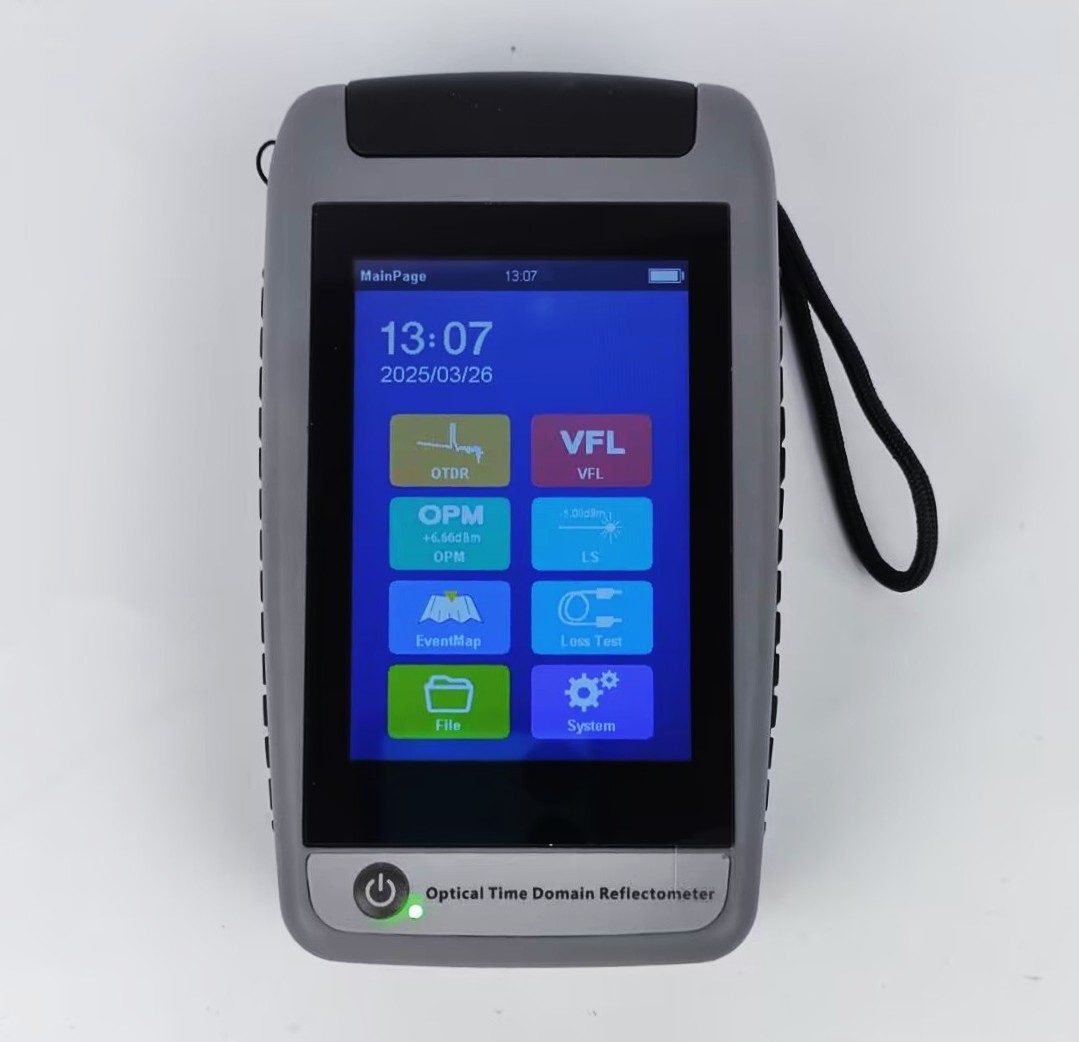

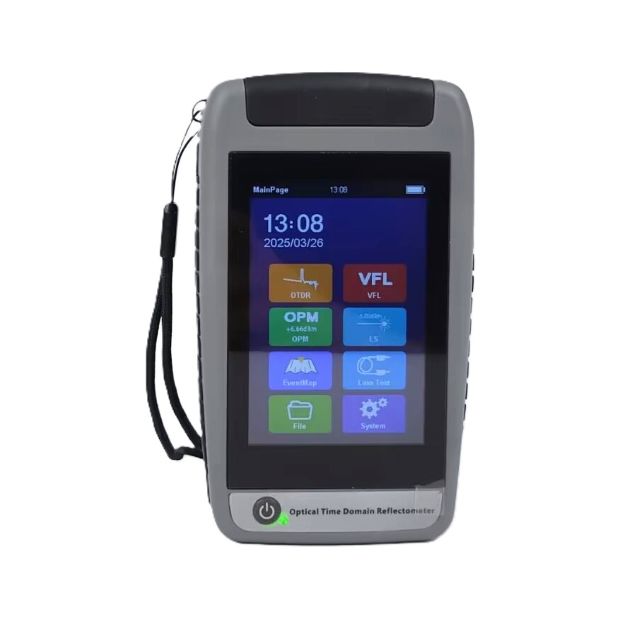

TOT510, , el tipi tek modlu bir OTDR'dir . karmaşık fiber optik ağ testleri için tasarlanmış, son derece entegre saha Optik zaman etki alanı reflektometremiz, operasyonlarını basitleştirmek için 5,5 inç renkli kapasitif dokunmatik ekrana sahiptir. Kullanıcılar, 60 km'yi aşan optik fiber uzunluklarını hassas 1310/1550nm dalga boylarıyla ölçebilir. Kompakt tasarım, teknisyenlerin cihazı çeşitli çalışma sahalarında kolayca taşıyabilmesini sağlar. Yerleşik otomatik optik koruma, dahili modülü beklenmeyen yüksek güçlü lazer hasarına karşı korur.
Optik Zaman Alanı Reflektometresi |
|||||||||||
Modül |
TOT510-D22 |
TOT510-SF1 |
TOT510-SF2 |
TOT510-SF3 |
TOT510-SF4 |
TOT510-SF5 |
|||||
Dalgaboyu |
1310/1550±20nm |
1 310±20nm |
1550±20nm |
1610±5nm |
1625±5nm |
1650±5nm |
|||||
Dinamik aralık |
22/20dB |
22dB |
22dB |
22dB |
22dB |
22dB |
|||||
Elyaf türü |
G.652D |
||||||||||
Olay ölü bölgesi |
2m |
||||||||||
Zayıflama bölgesi |
8 m |
||||||||||
Ölçüm aralığı |
100m/500m/1km/2km/5km/10km/20km/40km/60km/80km |
||||||||||
Darbe genişliği |
5ns/10ns/20ns/50ns/100ns/275ns/500ns/1us/2us/5us/10us |
||||||||||
Kesinlik |
±( 1m+Örnekleme aralığı+%0,005 X ölçüm aralığı) |
||||||||||
Doğrusallık |
±0 .2dB/dB |
||||||||||
Örnek noktalar |
Maksimum örnekleme noktaları: 20000 |
||||||||||
Örnekleme çözünürlüğü |
25cm~8m |
||||||||||
Kayıp çözümü |
0,001 dB |
||||||||||
Menzil çözünürlüğü |
0 .001m |
||||||||||
Kırılma indeksi |
1 .0000~2 .0000 |
||||||||||
Yansıma doğruluğu |
±3 gün B |
||||||||||
Dosya formatı |
Standart sor dosya formatı |
||||||||||
Güvenlik seviyesi |
OTDR/LS:Sınıf 2;VFL:Sınıf 3B |
||||||||||
Sıcaklık/ nem |
Ortam sıcaklığı: - 10°C~50° Depolama ortam sıcaklığı:-40°C~+70°C Nem: %0~90(yoğuşmasız) |
||||||||||
Boyut/ağırlık |
Boyut: 130x78x35mm / ağırlık: 215g (pil dahil) |
||||||||||
OPM |
LS |
Diğer |
|||||||||
dalga boyu |
850/1270/1300/1310/1490/1550 /1577/1610/1625/1650nm |
dalga boyu |
OTDR dalga boyu |
VFL (isteğe bağlı) |
（Kırmızı）650nm: ≥10mW |
||||||
Menzil |
A:-70~+10dBm B:-50~+26dBm |
Lazer tipi |
FP - LD / DFB |
||||||||
Sıklık |
270Hz/330Hz/1kHz/2kHz |
Güç |
-5dB m ± 3dB (Ayarlama) |
Pil |
2000mAh/3.7V |
||||||
Belirsizlik |
±%5 |
Belirsizlik |
±%5 |
Adaptör |
USB(Tip C) |
||||||
Bağlayıcı |
Evrensel |
Bağlayıcı |
SC |
Hafıza |
İç ≥ 400 ,Dış : SD |
||||||

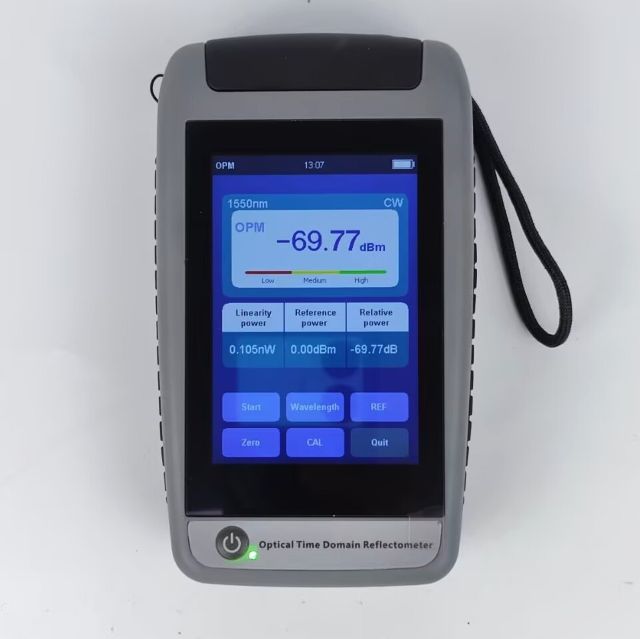

, Mini OTDR'miz saha teşhisini kolaylaştırmak için sekiz temel aracı tek bir taşınabilir ünitede birleştirir. Sistem bir olay haritası, optik güç ölçer, sabit ışık kaynağı ve görsel arıza bulucu içerir. Teknisyenler ayrıca gece operasyonları sırasında Ethernet kablo dizisi test cihazını ve entegre aydınlatmayı da kullanabilirler. Bu enstrümanların birleştirilmesi, hareket halindeki mühendislerin ekipman yükünü azaltır. cihazımız, Fiber optik kablo test birden fazla bağımsız cihaz gerektirmeden kapsamlı teşhis özelliklerini garanti eder.
Saha testleri, uzak konumlarda uzun sürekli çalışma saatlerini sürdürmek için güvenilir güç gerektirir. zorlu Elde taşınır tek modlu OTDR'miz, ortamlar için tasarlanmış yüksek kapasiteli bir pil içerir. Ünite, tek bir şarjla sekiz saatlik sürekli ölçüm süresi sunar. Bekleme süresi, birden fazla gün süren dağıtım programları sırasında hazır olunmasını sağlamak için on beş saate kadar uzatılır. Tutarlı güç kullanılabilirliği, kesinti süresini en aza indirir ve kapsamlı ağ kurulum görevleri sırasında genel üretkenliği artırır.
Aktif optik ağların test edilmesi, uygun koruma mekanizmaları olmadan hassas ölçüm ekipmanlarına yönelik riskler oluşturur. Cihazımız, entegre bir filtre sistemi kullanan çevrimiçi test yapılandırmalarını destekler. Modül, maksimum 0dBm çevrimiçi optik gücü güvenli bir şekilde yönetir. Otomatik optik koruma, ani güç dalgalanmalarının kritik dahili bileşenlere zarar vermesini etkin bir şekilde önler. Mühendisler, canlı ağları güvenle değerlendirebilirler . FTTH fiber test cihazımızı kullanarak mevcut iletişim hizmetlerini kesintiye uğratmadan veya cihaz arızası riskine girmeden
Fiberin ev altyapısına dağıtılması, doğru kurulumlar için hassas ölçüm araçları gerektirir. Teknisyenler güveniyor . optik zaman alanı reflektometremize , yeni konut kurulumlarında bağlantı kalitesini doğrulamak için 22/20dB dinamik aralık, dağıtım ağı boyunca ekleme kayıplarını ve makro bükülmeleri doğru bir şekilde tanımlar. Net olay eşlemesi, karmaşık izleme verilerini basitleştirerek hızlı analiz için okunabilir formatlara dönüştürür. Doğru başlangıç testleri gelecekteki servis çağrılarını önler ve son kullanıcılara yüksek hızlı geniş bant teslimatı sağlar.
Aktif iletişim ağlarında hizmet kesintilerini en aza indirmek için hızlı arıza tespiti kritik öneme sahiptir. Bakım ekipleri, elde taşınır tek modlu OTDR'mizi kullanıyor. kablo kopmalarını ve yüksek kayıplı olayları hızlı bir şekilde tespit etmek için Cihaz, yüksek örnekleme çözünürlüğüyle 60 km'lik test aralığındaki sorunları tespit ediyor. Bir arızanın tam fiziksel konumunun belirlenmesi, onarım sürecini hızlandırır ve ağ kesinti süresini azaltır. Rutin denetim programları, teşhis araçlarımızın hızlı önyükleme süresinden ve sezgisel arayüzünden yararlanır.
Ağır ekipman taşımak, zorlu dış ortamlarda çalışan teknisyenleri yavaşlatır. 215 gramlık hafif yapısı, Mini OTDR'mizin günlük görevler sırasındaki fiziksel zorlanmayı önemli ölçüde azaltır. Kompakt 130x78x35mm form faktörü, standart alet kemerlerine veya üniforma ceplerine kolayca sığar. Duyarlı 5,5 inçlik dokunmatik ekran, kullanıcıların koruyucu eldiven takarken bile menülerde hızlı bir şekilde gezinmesine olanak tanır. Akıllı ölçüm ayarları, genel test iş akışını hızlandırmak için karmaşık manuel yapılandırmaları ortadan kaldırır.
Ayrı teşhis cihazlarının tedarik edilmesi, iletişim hizmeti sağlayıcılarının ekipman bütçelerini zorluyor. Sekiz fonksiyonun cihazımızda birleştirilmesi fiber optik kablo test toplam sahip olma maliyetini azaltır. Tek bir çok işlevli ünitenin satın alınması, birden fazla cihazla ilgili devam eden kalibrasyon ve bakım masraflarını azaltır. Fabrikadan doğrudan tedarik, ölçüm doğruluğundan veya yapım kalitesinden ödün vermeden rekabetçi fiyatlandırma sağlar. Sağlam donanım tasarımı, kurumsal müşterilerin yatırım getirisini en üst düzeye çıkarmak için uzun vadeli güvenilirlik sağlar.
Nanjing SKYCOM Communications Ltd özel tedarikçisi olarak faaliyet göstermektedir . fiber bakım cihazlarının , 3.000 metrekarelik üretim tesisiyle gelişmiş Mühendislik ekibimiz, sıkı uluslararası kalite standartlarını karşılamak için ürün performansını sürekli olarak geliştirmektedir. Tutarlı üretim mükemmelliğini ve çevresel sorumluluğu garanti etmek için ISO9000 ve ISO14000 sertifikalarına sahibiz. Müşteriler dünya çapında kritik telekomünikasyon altyapısı projeleri için test çözümlerimize güveniyor. Uzman destek ekibimiz, belirli operasyonel gereksinimleri karşılamak için zamanında teknik yardım ve özelleştirilmiş çözümler sağlar.
Evet, filtreyle donatılmış modeller maksimum 0dBm optik güçle çevrimiçi testi destekler.
Cihaz, 60 kilometreyi aşan tek modlu optik fiber uzunluklarını doğru bir şekilde ölçer.
Entegre pil, 8 saat sürekli ölçüm süresi ve 15 saat bekleme süresi sağlar.
Cihaz, verimli saha çalışması için tasarlanmış hassas 5,5 inç renkli kapasitif dokunmatik ekrana sahiptir.
