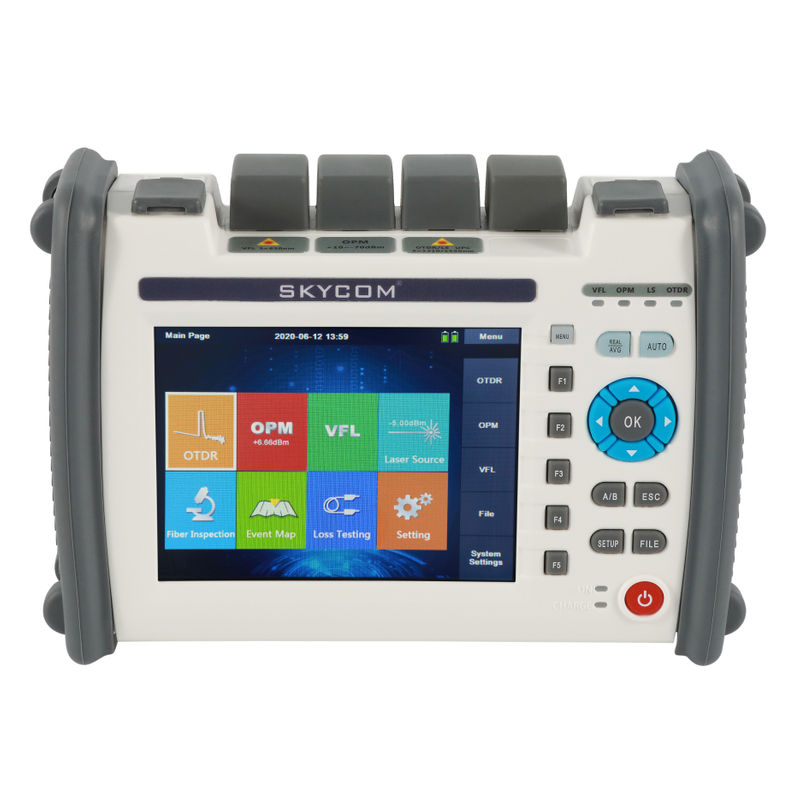

O testador da série T-OT750 é um instrumento de medição de fibra óptica abrangente , para resolver a medição de vários parâmetros de fibra óptica. Ele USA principalmente a função OTDR e possui outras funções de medição comuns.
Realmente refletido: UMA MÁQUINA, TESTANDO TUDO!
Características dos parâmetros principais
Botão físico sólido e sensível ao toque trabalham juntos para uma experiência de usuário perfeita
Excelente para medição de curto alcance, Zona morta : 0,8m/4m
Resolução máxima de amostragem: 5cm
Suporta múltiplas funções de análise em resultados de testes: Perda de retorno de segmento , Perda de retorno de ponto de evento, Comparação de múltiplas curvas, capturas de tela rápidas.
Interface completa de dados do usuário: USB （Tipo A）、MINI USB、 Especificação
do modelo do cartão SD .
| Modelo não. | Comprimento de onda (nm) | Faixa Dinâmica (dB) | Zona morta (M) |
| T-OT750-S-A28 | 1310/1550 | 28/26 | 0,8/4 |
| T-OT750-S-A32 | 1310/1550 | 32/30 | 0,8/4 |
| T-OT750S-A35 | 1310/1550 | 35/33 | 0,8/4 |
| T-OT750-S-A37 | 1310/1550 | 37/35 | 0,8/4 |
| T-OT750-S-B26 | 1625 | 26 | 0,8/4 |
| T-OT750-S-B32 | 1625 | 32 | 0,8/4 |
| T-OT750-S-C26 | 1650 | 26 | 0,8/4 |
| T-OT750-S-C32 | 1650 | 32 | 0,8/4 |
| T-OT750-S-AB35 | 1310/1550/1625 | 35/33/32 | 0,8/4 |
| T-OT750-S-AB42 | 1310/1550/1625 | 42/40/38 | 0,8/4 |
| T-OT750-S-AC35 | 1310/1550/1650 | 35/33/32 | 0,8/4 |
| T-OT750-M26 | 850/1300 | 22/26 | 2/5 |
| T-OT750-SM28 | 1310/1550/850/1300 | 28/26/22/26 | SM: 0,8/4mm : 2/5 |
| T-OT750-SM35 | 1310/1550/850/1300 | 35/32/2/262 | SM: 0,8/4mm : 2/5 |
Parâmetro
| Largura de pulso | SM | 3ns , 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1 μs , 2 μs , 5 μs , 10 μs , 20 μs |
| Milímetros | 850mm: 3ns ，5ns ，10ns ，20ns ，50ns ，100ns ，200ns ，500ns ，1us 1300mm: 3ns ，5ns ，10ns ，20ns ，50ns ，100ns ，200ns ，500ns ，1us ，2us |
|
| Faixa de teste | SM | 100m 、 500m 、2km 、5km 、10km 、20km 、40km 、80km 、120km 、160km 、240km |
| Milímetros | 850 mm: 500 m, 2 km, 5 km, 10 km 1300 mm: 500 m, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km |
|
| Resolução mínima de amostragem | 0.05m | |
| Ponto máximo de amostragem | 256.000 | |
| linearidade | ≤ 0,05dB/dB | |
| Resolução de perdas | 0,001dB | |
| Resolução de distância | 0,01m | |
| Precisão de distância | ± (1m+Faixa × 3× 10-5+Resolução de amostragem) ( Independentemente do índice de refração ) | |
| Armazenamento de resultados | > Cartão SD de 16G (suporte máximo de 128G), armazene mais de 100.000 dados | |
| Interface completa de dados do usuário | USB (Tipo A)、 MINI USB 、cartão SD | |
| Monitor | 5.6 'TFTLCD 640*480 | |
| Bateria | Bateria de lítio 7,4 V/2500mAh X 2 (certificação de aviação) | |
| Temperatura de trabalho | Temperatura de trabalho : -10℃ ~+50 ℃ ；Temperatura de armazenamento : -20℃ ~+7 0℃ | |
| Umidade relativa | ≤ 95%(Sem condensação) | |
| Tamanho e peso | 215 × 155× 68 mm/1,1 kg (incluindo 2 baterias) | |
| VFL | 10KMS, 10mW, CW/2Hz | |
| OPM | Opção A: -10dBm~-70dBm; Opção B : +23dBm~-50dBm | |
| Fonte de laser | Saída: -5dBm ± 2dB, Frequência : CW/270Hz/1KHz/2KHz | |
| GPS/GNSS | Personalizado | |
| WI-FI/Bluetooth | Personalizado | |
