TFL300
SKYCOM

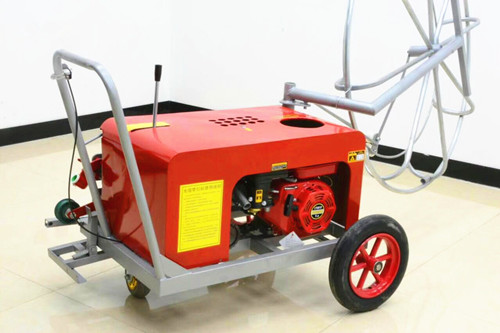

La macchina flottante per cavi ottici SKYCOM TFL300 è composta da tre parti principali: il motore, il cambio e l'unità di trasporto. La ganascia di trasporto si muove su e giù per afferrare e alimentare il cavo durante l'installazione.
Un motore a benzina fornisce la potenza operativa. La macchina è inoltre dotata di una struttura di supporto per resistere alla forza di reazione durante l'uso e per evitare che la macchina si muova durante il trasporto del cavo.
Dopo l'avvio manuale, sono disponibili quattro marce operative: spinta, trazione rapida, marcia neutra e trazione lenta . La guida operativa originale afferma che l'acceleratore deve essere prima regolato allo stato di minimo, dopodiché è possibile inserire la marcia richiesta e controllare l'acceleratore in base al processo di installazione.
I dati tecnici riportati di seguito preservano le specifiche del prodotto originale, tra cui sforzo di trazione, velocità di trazione, apertura della porta di trasporto, gamma di cavi compatibili, dimensioni della cinghia, serbatoio della benzina, potenza, dimensioni della macchina, dimensioni del supporto della linea, peso e opzioni di ingranaggio.
Motore, cambio e unità di trasporto integrati in un'unica macchina.
Alimentazione con motore a benzina per installazione via cavo esterna.
Quattro marce per le funzioni di spinta e trazione.
La struttura di supporto resiste alla forza di reazione durante il funzionamento.
Adatto per cavo ottico e altri tipi di cavi compatibili elencati nelle specifiche originali.
Tipo |
Specifica |
|---|---|
Lo sforzo di trazione |
>200 CHILOGRAMMI |
La velocità di trazione |
1M-1,6M/S |
Il massimo. dimensione di apertura della porta di trasporto |
5mm-45mm |
Il cavo adatto |
meno di 288 conduttori/meno di 7*2,6/4*35 m² (cavo ottico, filo di acciaio, cavo elettrico) |
La dimensione della cintura |
Il perimetro è 1000M0* Larghezza 60 mm |
Il serbatoio della benzina del motore |
4L (90/92#Benzina) |
La potenza totale del dispositivo |
3,7 kW |
La dimensione della macchina |
80*60*80 cm/L*L*A |
La dimensione della parentesi di linea |
Il diametro esterno 110 cm* Il diametro interno 85 cm (smontabile) |
Il peso della macchina |
90KG |
L'ingranaggio della macchina |
Spingere, tirare rapidamente, marcia in folle, tirare lentamente. |
Installazione di cavi ottici su percorsi predisposti.
Costruzione di telecomunicazioni che richiede alimentazione tramite cavo alimentato.
Spinta e trazione del cavo dove è richiesta una trazione controllata.
Siti di progetto all'aperto in cui è pratico il funzionamento con motore a benzina.
