Comment fusionner des fibres optiques ?

Introduction ： Les quatre étapes de base de l'épissage consistent à mettre la fibre dans le manchon en fibre, à couper la fibre, à l'épissure des fibres et à chauffer le manchon en fibre.

Mesures:

1. Insérer la fibre : Insérez la fibre mise dans le manchon en fibre

2. Fibre coupée :

2.1. Ouvrez le couperet et déplacez le porte-lame vers l'avant.

2.2. Serrez l'extrémité de la fibre à une position de 30 mm avec un dénudeur de fibre et dénudez le revêtement de fibre vers l'extérieur.

2.3. Nettoyez la fibre avec du coton alcoolisé.

2.4. Mettez la fibre dans le couperet et alignez le point de départ de la fibre dénudée avec la ligne d'échelle de 15 mm.

2.5. Fermez le couperet et poussez le porte-lame vers l'avant jusqu'au bout.

2.6. Ouvrez le couperet et placez la fibre dans le support de fibre gauche de l'épisseuse. L'extrémité de la fibre doit être située entre 1 mm et 1,5 mm des électrodes.

2.7. Répétez les étapes 2.2 à 2.6. Après avoir clivé la deuxième fibre, placez la fibre dans le support de fibre droit de l'épisseuse. L'extrémité de la fibre doit également être située à 1 mm à 1,5 mm des électrodes.

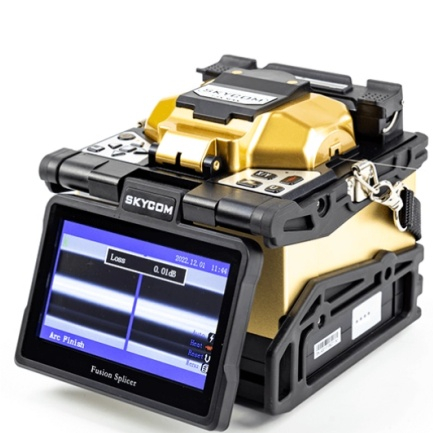

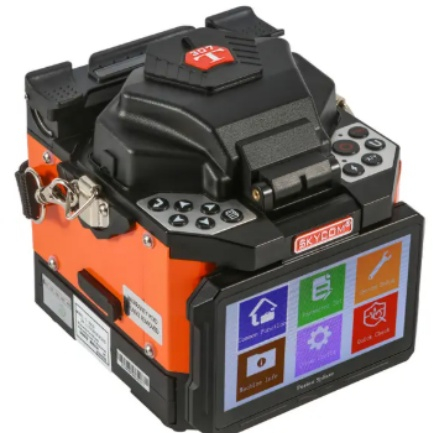

3. Épissage des fibres : fermez le couvercle coupe-vent. L'épisseuse à fusion épissera automatiquement.

4. Manchon en fibre thermique :

4.1. Ouvrez le couvercle du radiateur.

4.2. Ouvrez le couvercle coupe-vent, puis saisissez la fibre gauche tout en ouvrant le support de fibre gauche.

4.3. Déplacez le manchon de fibre vers le support de fibre gauche.

4.4. Retirez la fibre droite avec votre main droite et ouvrez le support de fibre droit pour redresser la fibre.

4.5. le pouce droit est placé à 20 mm du point de fusion. Inclinez la fibre vers la droite pour faire glisser le manchon en fibre vers le pouce.

4.6. Redressez la fibre, placez le manchon en fibre au milieu du radiateur, fermez le couvercle du radiateur et la fibre est chauffée automatiquement.

4.7. Lorsque le voyant de chauffe s'éteint (avec un bip), la chauffe est terminée.

5. Terminé
