Introducción del producto

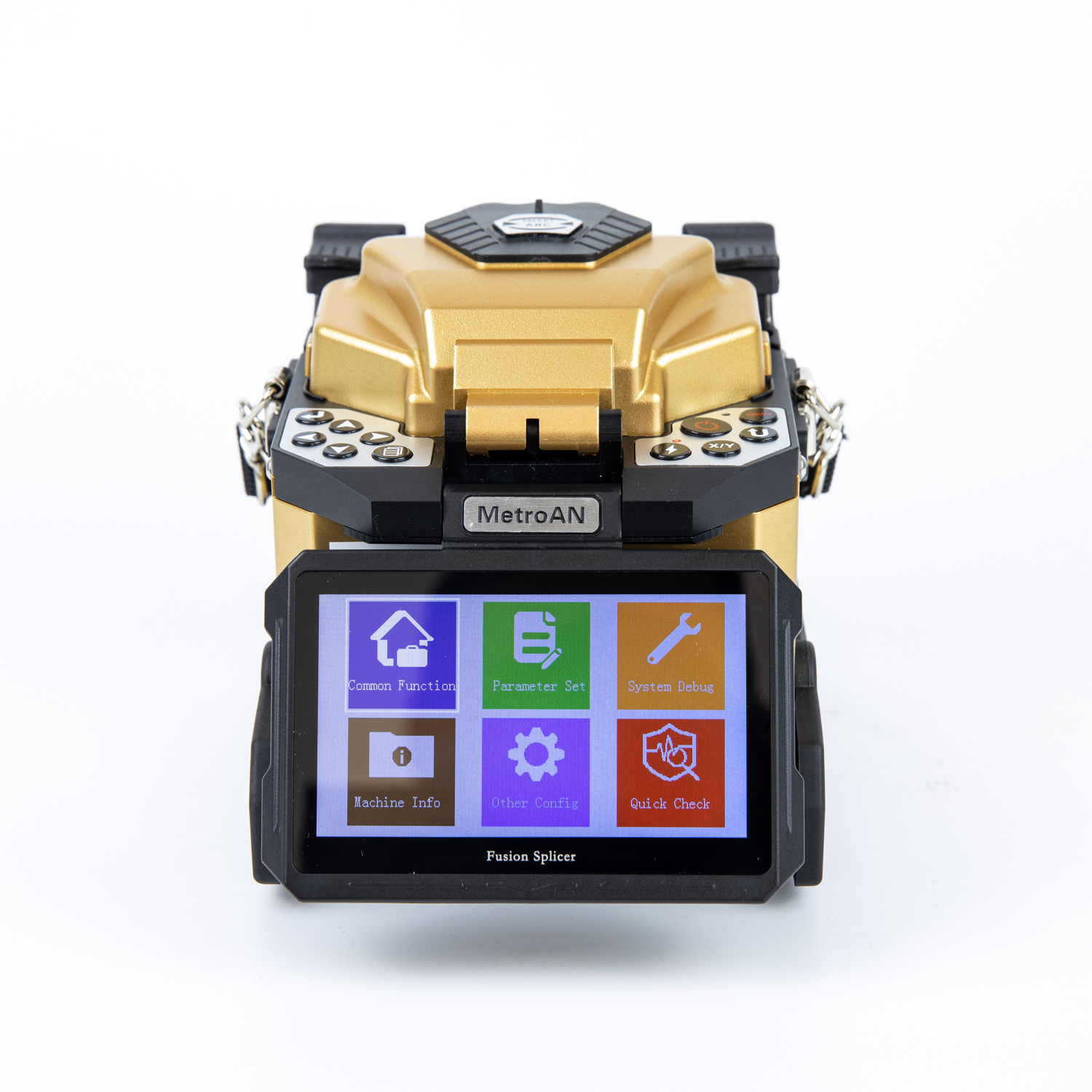

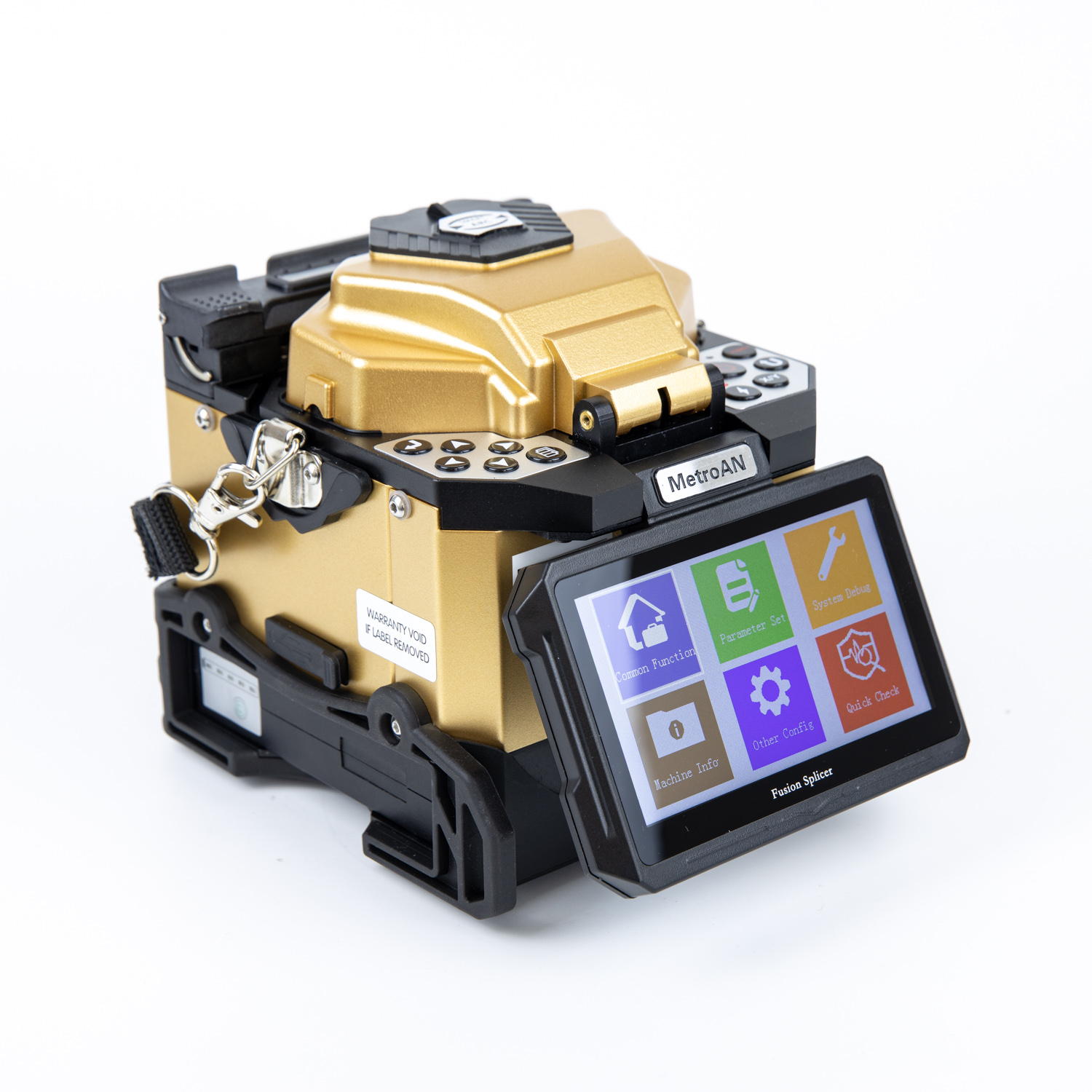

El SKYCOM T-329S es un empalmador de fusión de fibra avanzado impulsado por 6 motores, que ofrece mejores vistas de visualización para permitir una alineación precisa de la fibra. Viene con una práctica función de identificación de fibra SM/MM; cuando esta función está activada, la máquina puede identificar automáticamente el modo de fibra y sugerir los parámetros de empalme correctos, simplificando las operaciones y garantizando la estabilidad. Adecuado para proyectos de fibra óptica que exigen alta precisión, ofrece un rendimiento confiable para resultados de empalme de calidad.
Ventaja del producto
6 Alineación del núcleo del motor con el núcleo
● Pantalla de alta resolución: LCD colorido de 4,3 pulgadas con imagen giratoria según la posición
● Tiempo de empalme típico: 8 segundos
● Modos de calentamiento: Opcional con tiempo típico de calentamiento del tubo de 20 segundos, modo rápido de 16 segundos
● Rendimiento de la batería: Recargable y hasta 220 veces de empalme y calentamiento continuo después de una carga completa
● Capacidad de ampliación: Vistas separadas del eje X o Y con un aumento de 520 veces
● Ajuste del arco: ajuste automático de la potencia del arco según la presión y la temperatura, no se necesitan pruebas de arco frecuentes
● Automatización: proceso de empalme y calentamiento totalmente automático.
● Alineación de núcleos: nueva tecnología de alineación de núcleos desarrollada, precisión mejorada (tecnología PAS)
● Ámbito de aplicación: Adecuado para redes de transmisión troncales de 100 km.
● Resistencia ambiental: Nuevo diseño de dirección a prueba de viento con localizador mejorado para una mayor resistencia al viento y al polvo.
● Diseño portátil: Pesa 1,7 kg (con batería)
Parámetros técnicos
Monitor | Pantalla LCD táctil de alta resolución de 4,3 pulgadas |
Fibras aplicables | Sencillo/SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655), cable de acometida FTTH, conector SC/LC/FC (opcional) |
Pérdida promedio de empalme | 0,02 dB (SM), 0,01 dB (MM), 0,04 dB (NZDS), 0,04 dB (EDF) |
Pérdida de retorno | ≥60dB |
Tiempo de empalme rápido | 8 segundos |
Tiempo de calentamiento rápido | 20 segundos |
Idioma de funcionamiento | Inglés, francés, portugués, español, italiano, ruso indonesio |
Condiciones de funcionamiento | -10~+50°C (temperatura de funcionamiento), 0~95% RH (humedad), 0~5000m(altitud) |
Ampliación de imagen de fibra | X o Y por separado 520 veces o simultáneamente 280 veces |
Identificación de fibras | Disponible |
Pérdida estimada de empalme | Disponible |
Detección del ángulo de corte | Disponible |
Almacenamiento del resultado del empalme | 6.000 grupos de los últimos resultados de empalme, 100 imágenes |
Fuente de alimentación | Batería de litio interna: 10,95 V, 5,2 Ah, 5200 mAh, hasta 220 veces de empalme y calor |
Dimensions | 124(Ancho)*131(Alto)*121(Profundidad)mm |
Peso | 1,38 kg (sin batería) |
Usos del producto
Condiciones ambientales
 |  |  |
● Redes troncales de transmisión de 100 km: adecuadas para redes troncales de 100 km, con baja pérdida de empalme y tecnología de alineación del núcleo PAS, lo que garantiza señales de fibra estables de larga distancia para la construcción de troncales a gran escala.
● Proyectos de fibra hasta el hogar FTTx: cuerpo portátil de 1,7 kg, empalme de 8 segundos y modo de calentamiento rápido de 16 segundos mejoran la eficiencia, adaptándose a escenarios FTTx interiores y exteriores para acelerar la instalación de fibra en el hogar.
● Operaciones de campo remotas/en exteriores: Presenta resistencia al viento y al polvo, duración de la batería de 220 ciclos y temperatura de trabajo de -10~+50 ℃, lo que admite empalmes confiables en áreas exteriores o remotas.
Guía de funcionamiento del producto
1.Empalme de fibra:
Paso 1. Coloque la fibra en el soporte de fibra izquierdo de la empalmadora. (El extremo de la fibra debe estar entre 1 mm y 1,5 mm de los electrodos).
Paso 2. Coloque la segunda fibra en el soporte de fibra derecho de la empalmadora. (El extremo de la fibra también debe estar a una distancia de 1 mm a 1,5 mm de los electrodos).
Paso 3. Cierra la cubierta resistente al viento. La empalmadora por fusión realizará el empalme automáticamente.
2.Manguito de fibra térmica:
Paso 1. Abra la tapa del calentador.
Paso 2. Abra la cubierta a prueba de viento, luego agarre la fibra izquierda mientras abre el soporte de fibra izquierdo.
Paso 3. Mueva la funda de fibra al soporte de fibra izquierdo.
Paso 4. Saque la fibra derecha con la mano derecha y abra el soporte de fibra derecho para enderezar la fibra.
Paso 5. el pulgar derecho se coloca a 20 mm del punto de fusión. Incline la fibra hacia la derecha para deslizarla hacia abajo por la funda de fibra hacia el pulgar.
Paso 6. Enderece la fibra, coloque la funda de fibra en el medio del calentador, cierre la tapa del calentador y la fibra se calienta automáticamente.
Paso 7. Cuando la luz indicadora de calefacción se apaga (con un pitido), la calefacción estará lista.

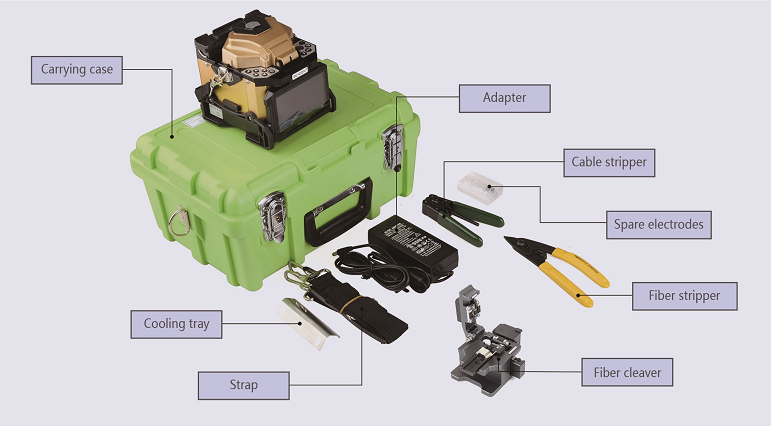

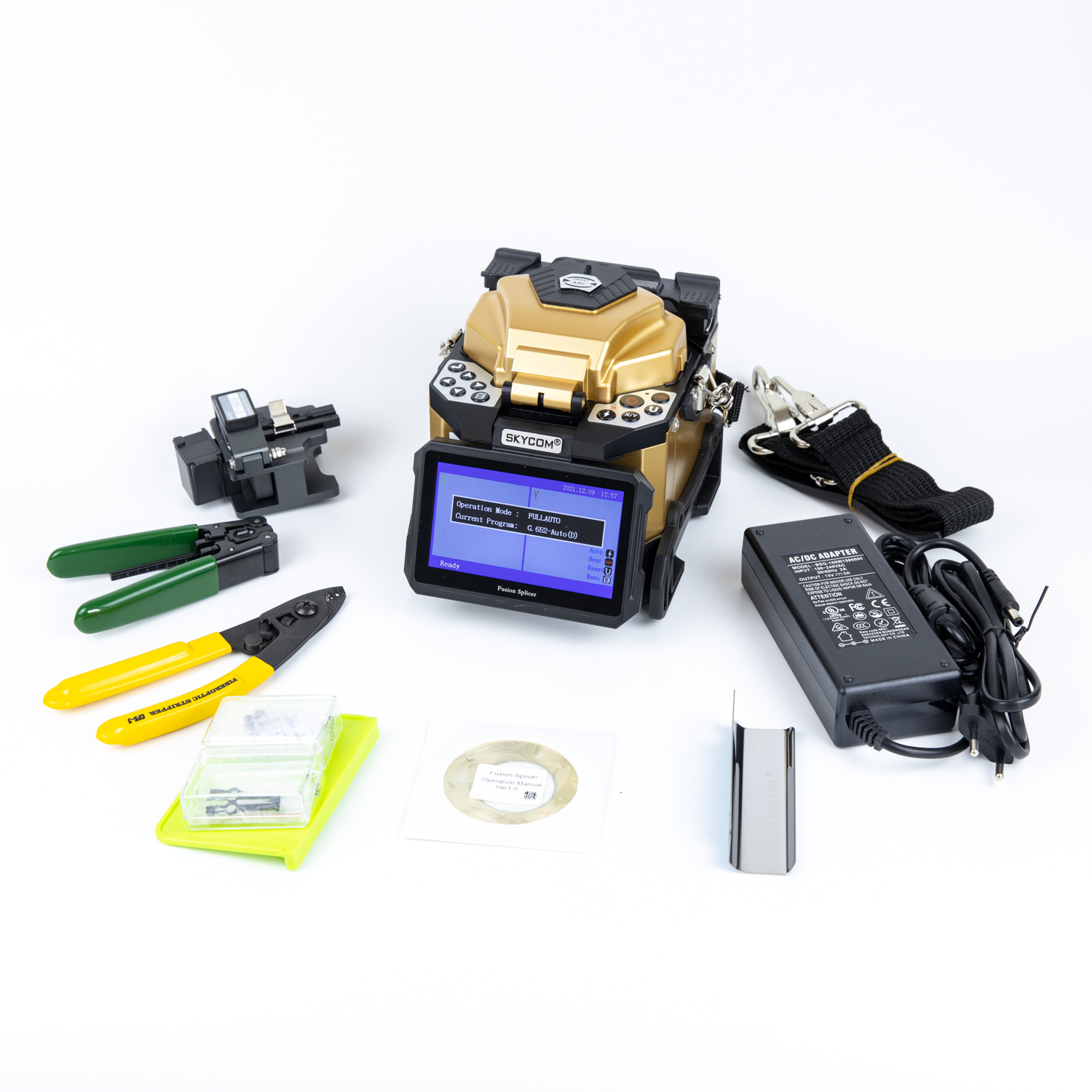

Paquete estándar
No. | Artículo | Cantidad |
1 | Máquina (T-329) | 1 pieza |
2 | Batería | 1 pieza |
3 | Adaptador de CA | 1 pieza |
4 | Bandeja de enfriamiento | 1 pieza |
5 | Guía de referencia rápida | 1 pieza |
6 | Estuche de transporte con correa de transporte | 1 pieza |
7 | Decapante de fibra | 1 pieza |
8 | Cuchilla de fibra | 1 pieza |
9 | Pelacables | 1 pieza |
10 | Electrodos de repuesto | 1 par |
