TFL300
SKYCOM

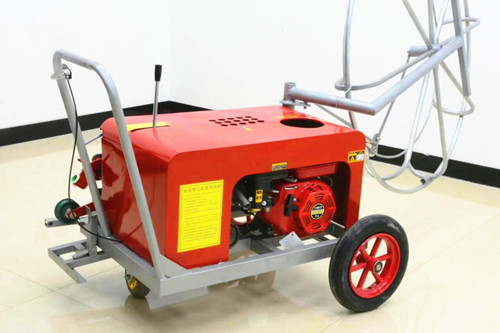

La máquina flotante de cable óptico SKYCOM TFL300 consta de tres partes principales: el motor, la caja de cambios y la unidad de transporte. La mandíbula transportadora se mueve hacia arriba y hacia abajo para agarrar y alimentar el cable durante la instalación.
Un motor de gasolina proporciona potencia operativa. La máquina también está equipada con una estructura de soporte para resistir la fuerza de reacción durante el uso y ayudar a evitar que la máquina se mueva mientras se transporta el cable.
Después del arranque manual, hay cuatro marchas operativas disponibles: Empujar, Tirar rápido, Marcha neutral y Tirar lentamente . La guía operativa original establece que primero se debe ajustar el acelerador al estado de ralentí, después de lo cual se puede engranar la marcha requerida y controlar el acelerador de acuerdo con el proceso de instalación.
Los datos técnicos a continuación conservan las especificaciones originales del producto, incluido el esfuerzo de tracción, la velocidad de tracción, la apertura del puerto de transporte, el rango de cables compatibles, las dimensiones de la correa, el tanque de gasolina, la potencia, las dimensiones de la máquina, el tamaño del soporte de línea, el peso y las opciones de engranajes.
Motor, caja de cambios y unidad transportadora integrados en una sola máquina.
Motor de gasolina para instalación de cables en exteriores.
Cuatro engranajes operativos para funciones de empujar y tirar.
La estructura de soporte resiste la fuerza de reacción durante la operación.
Adecuado para cables ópticos y otros tipos de cables compatibles enumerados en la especificación original.
Tipo | Especificación |
|---|---|
El esfuerzo de tracción | >200 KG |
La velocidad de tracción | 1M-1,6M/S |
El máximo. tamaño de apertura del puerto de transporte | 5mm-45mm |
El cable adecuado | menos de 288 núcleos/menos de 7*2,6/4*35 m² (cable óptico, alambre de acero, cable eléctrico) |
El tamaño del cinturón | El perímetro es 1000M0* Ancho 60mm |
El tanque de gasolina del motor. | 4L (90/92#gasolina) |
La potencia total del dispositivo. | 3,7 KW |
La dimensión de la máquina. | 80*60*80cm/largo*ancho*alto |
El tamaño de la dimensión del corchete de línea. | El diámetro exterior 110 CM* El diámetro interior 85 CM (desmontable) |
El peso de la máquina | 90KGS |
El engranaje de la máquina | Empujar, tirar rápido, engranaje neutro, tirar lentamente. |
Instalación de cable óptico sobre recorridos preparados.
Construcción de telecomunicaciones que requiera alimentación de cable motorizado.
Cable empujando y tirando donde se requiere tracción controlada.
Sitios de proyectos al aire libre donde sea práctico el funcionamiento con motores de gasolina.
